ADI亚德诺 AD8428 产品介绍

2026-03-09 0次

特性

固定增益为 2000
可访问内部节点提供了灵活性
低噪声：1.5 nV/√Hz 输入电压噪声
高精度直流性能
增益漂移：10 ppm/°C
失调漂移1 μV/°C
增益精度：0.2%
CMRR:130 dB（最小值）
出色的交流规格
带宽：3.5 MHz
压摆率：40 V/μs
电源范围：
±4 V 至 ±18 V

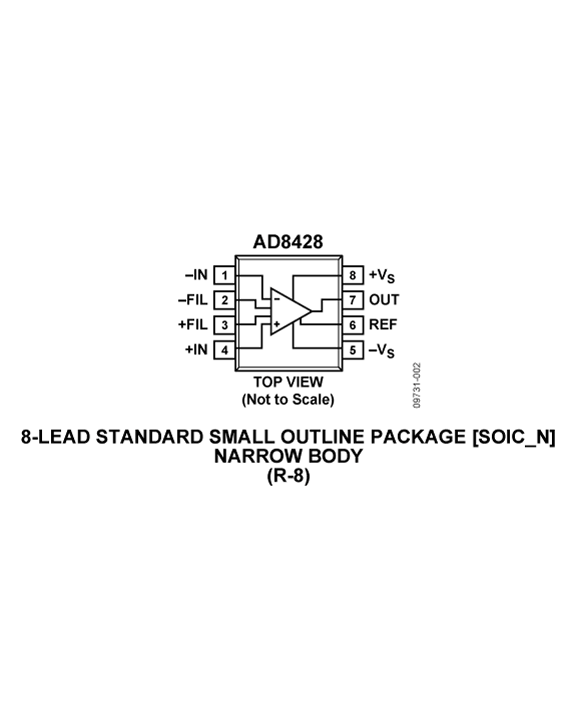

8引脚SOIC封装
ESD 保护 >5000 V (HBM)
指定性能的温度范围：
−40°C 至 +85°C
工作温度高达 125°C

下载 AD8428-KGD 数据手册
可以作为裸片器件提供，并且全面保证符合数据手册规格。

产品详情和应用

AD8428 是一款超低噪声仪表放大器，旨在精确测量微小的高速信号。它提供了业界领先的增益精度、噪声和带宽。

AD8428的增益设置电阻均在该器件内部，并精确匹配。注意互连和对称性。这会带来出色的增益漂移，并在器件加电后，快速稳定在最终的增益值。

AD8428的高CMRR可防止有害信号破坏采集。器件引出线的设计避免了可能会导致高频下的CMRR降低的寄生电容失配。

AD8428是现有较快的仪表放大器之一。该电路架构设计用于高带宽、高增益：它在最初的200前置放大器增益级使用电流反馈拓扑，然后是在10差动放大器级使用电流反馈拓扑。结果在增益为2000时，带宽为3.5 MHz，等效于7 GHz的增益带宽产品。

AD8428引脚排列容许对第一级和第二级之间的内部节点进行访问。此功能对于在两个放大级之间修改DC和AC参数很有用。

AD8428的性能规定在 −40°C 至 +85°C工业温度范围内。它采用8引脚塑料SOIC封装。

应用

传感器接口
医疗仪器仪表
患者监护
