特性

• 小型封装：10引脚MSOP
• 可编程增益：1、2、4、8
• 增益设置：数字式或引脚可编程
• 宽电源电压范围：±5 V至±15 V
• 出色的直流性能
  高共模抑制比(CMRR)：98 dB(最小值，G = 8)
  低增益漂移：10 ppm/°C(最大值)
  低失调漂移：1.8 µV/°C(最大值，G = 8)
• 0.001%快速建立时间：785 ns(最大值)
• 高压摆率：20 V/µs(最小值)
• 低失真：-110 dB THD(1 kHz、10 V摆幅)
• 相对于频率的高共模抑制比(CMRR)：
  80 dB(50 kHz，最小值)
• 低噪声：18 nV/√Hz(最大值、G = 10)
• 低功耗：4 mA

产品详情和应用

AD8251是一款具有数字式可编程增益的仪表放大器，拥有GΩ级输入阻抗、低输出噪声和低失真等特性，因此适合用来与传感器接口及驱动高采样速率模数转换器(ADC)。它拥有10 MHz带宽、−110 dB的低总谐波失真(THD)，以及达到0.001%精度时785 ns的快速建立时间(最大值)。保证的失调漂移和增益漂移分别为1.8 µV/°C和10 ppm/°C(G = 8)。除了输入共模电压范围很宽之外，该器件还拥有80 dB的高共模抑制能力(G = 1，直流至50 kHz)。精密直流性能与高速能力的结合则使AD8251成为数据采集应用的绝佳选择。此外，这款单芯片解决方案简化了设计与制造，并可通过内部电阻与放大器的严格匹配来提高仪器仪表的性能。

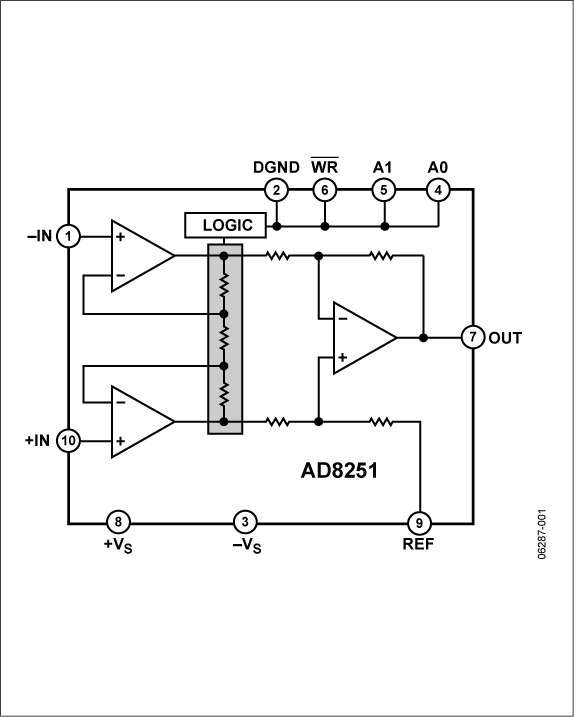

AD8251用户接口包含一个并行端口，用户可以采用以下两种不同的方式设置增益(功能框图请参见数据手册中的图1)。一种方式是用WR输入锁存通过总线发送的2比特字。另一种方式是用透明增益模式，在这一模式下，由增益端口处的逻辑电平状态决定增益。

AD8251采用10引脚MSOP封装，额定温度范围为−40°C至+85°C，特别适合对尺寸和封装密度有严格要求的应用。

应用

数据手册, Rev. 0, 5/07
