特性

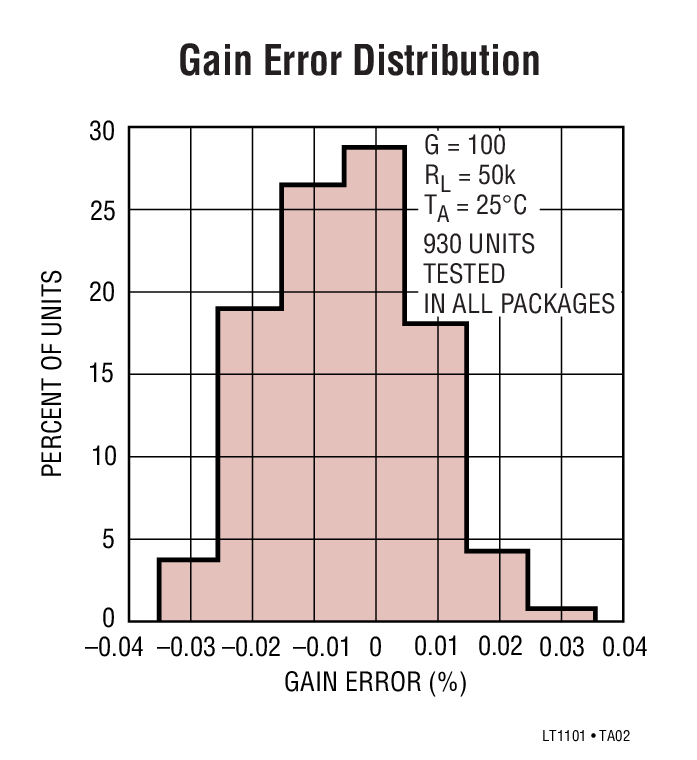

• 增益误差：0.04% 最大值
• 增益非线性：0.0008% (8ppm) 最大值
• 增益漂移：4ppm/°C 最大值
• 电源电流：105μA 最大值
• 失调电压：160μV 最大值
• 失调电压漂移：0.4μV/°C 典型值
• 失调电流：600pA 最大值
• CMRR，G = 100：100dB 最小值
• 0.1Hz 至 10Hz 噪声：

  • 0.9μV_P-P 典型值
  • 2.3pA_P-P 典型值
• 增益带宽乘积：250kHz 最小值
• 单电源或双电源工作

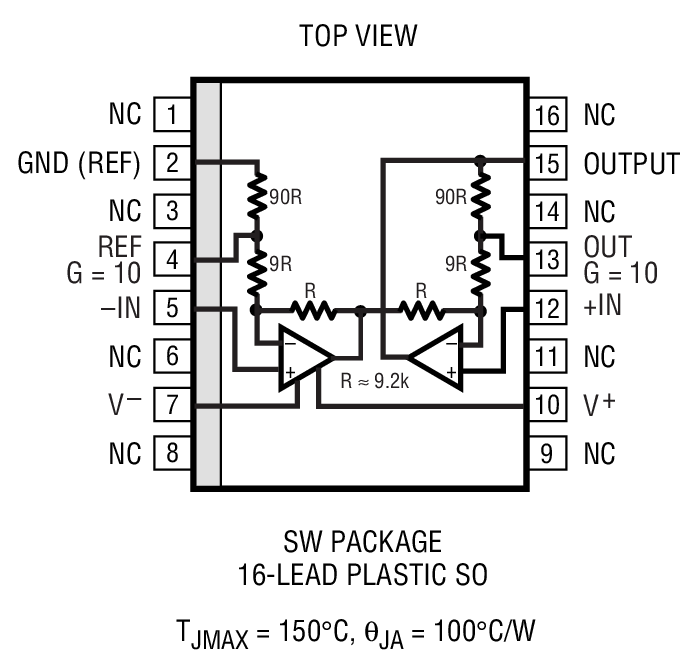

• 可提供表面贴装型封装



产品详情和应用

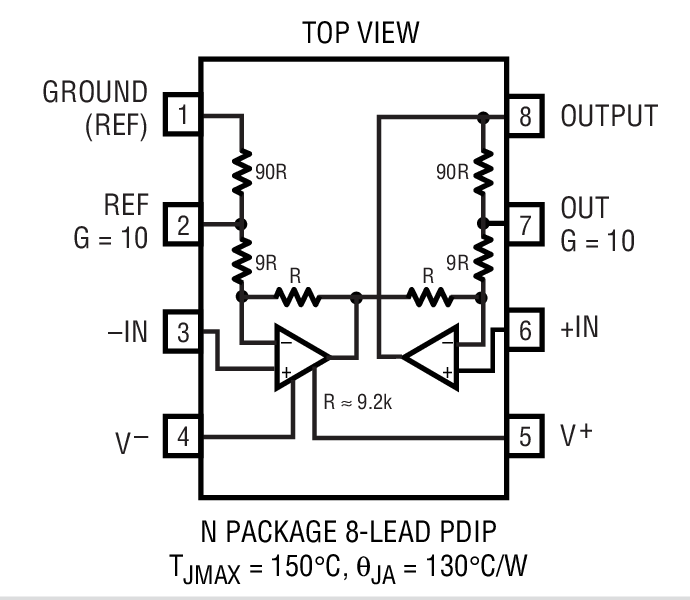

LT^®1101 建立了以下的里程碑：(1) 它是一款微功率仪表放大器，(2) 它是一款单电源仪表放大器，(3) 它是一款采用低成本、节省空间型 8 引脚封装并具有 10 和 / 或 100 固定增益的仪表放大器。

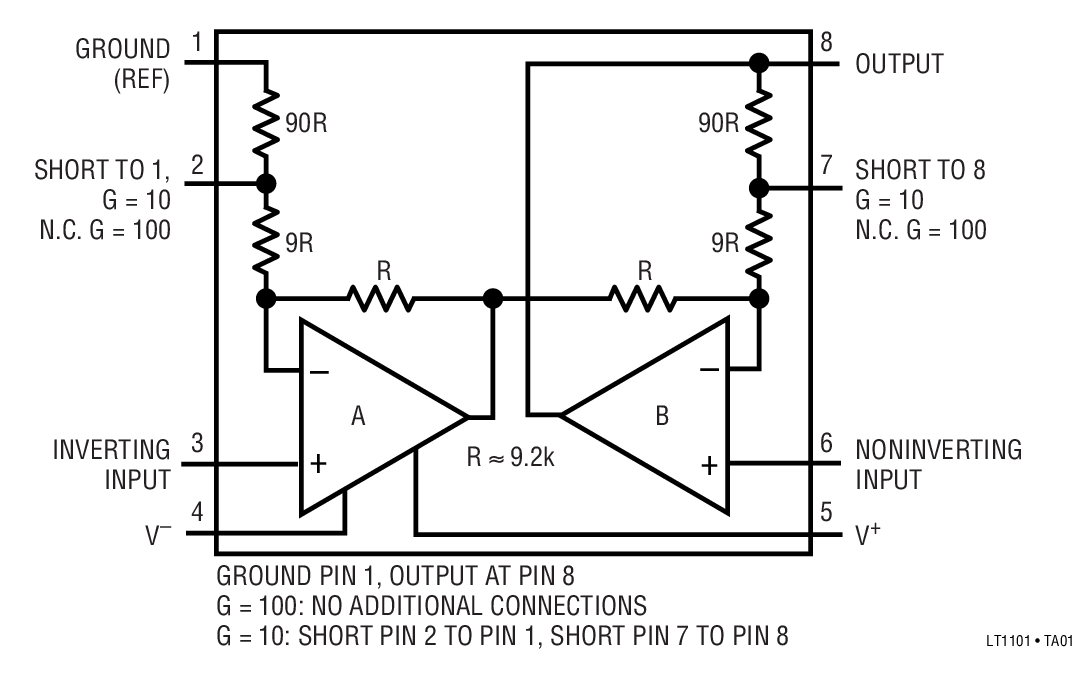

LT1101 是完全独立的：无需外部增益设定电阻器。LT1101 将其微功率操作 (75μA 电源电流) 与 0.008% 增益误差、3ppm 增益线性度、1ppm/°C 增益漂移组合在一起。输出保证以较佳的增益准确度把一个 2k 负载驱动至 ±10V。

该器件其他的精准规格指标也很出色：50μV 输入失调电压、130pA 输入失调电流和低漂移 (0.4μV/°C 和 0.7pA/°C)。此外，和其他的仪表放大器不同，在总误差中没有输出失调电压的贡献。

为采用 ±15V 双电源和单 5V 电源操作提供了一整套规格指标。LT1011 可采用单节锂电池或两节镍镉 (Ni-Cad) 电池供电运行。电池电压可降到低至 1.8V，然而 LT1101 仍能保持其增益准确度。在单电源应用中，输入和输出电压均摆动至地电位的几 mV 之内。输出在摆动至地电位的同时吸收电流，无需耗电的外部下拉电阻器。

• 在存在共模电压情况下的差分信号放大
• 微功率桥式换能器放大器

  • ─ 热电偶
  • ─ 应变仪
  • ─ 热敏电阻
• 差分电压至电流转换器
• 变压器耦合放大器
• 4mA 至 20mA 桥式发送器
