特性

• 微功耗，最大电源电流：85 µA
• 宽电源电压范围（+2.2 V至±18 V）
• 易于使用
  仅需一个外部电阻设置增益
  增益范围：5(无电阻)至1000
• 性能优于分立设计方案
• 轨到轨输出摆幅
• 高精度直流性能
  增益精度：0.03%(典型值) (G = +5) (AD627A)
  增益漂移：10 ppm/°C(典型值) (G = +5)
  最大输入失调电压：125 µV (AD627B双电源)
  最大输入失调电压：200 µV (AD627A 双电源)
• 最大输入失调电压漂移：1 µV/°C (AD627B)
  最大输入失调电压漂移：3 µV/°C (AD627A)
• 折合到输入端（RTI）噪声：38 nV/√Hz @ 1 kHz (G = +100)
• 出色的交流性能
  AD627A最小CMRR：77 dB (G = +5)
  AD627B:最小CMRR：83 dB (G = +5)
  带宽：80 kHz (G = +5)
  建立时间：135 µs至0.01% (G = +5, 步进5 V)

产品详情和应用

AD627是一款集成式微功耗仪表放大器，提供轨到轨输出摆幅，采用单电源或双电源（+2.2 V至±18 V）供电。它提供出色的交流与直流性能，工作时的最大功耗仅为85 µA。

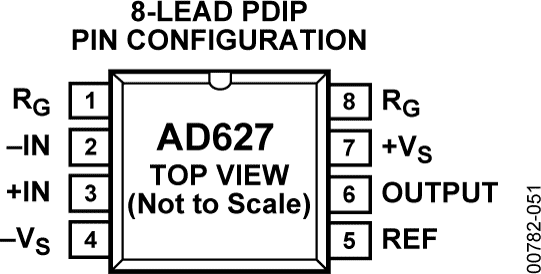

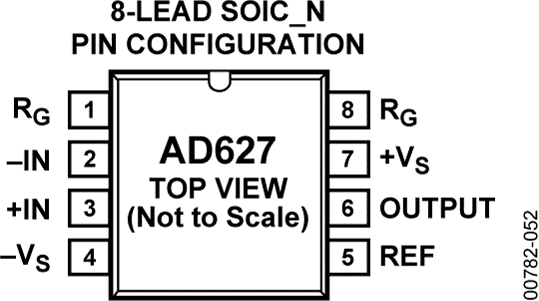

AD627具有出色的灵活性，可通过一个外部电阻设置增益，采用8引脚的工业标准引脚排列配置。不使用外部电阻时，AD627的增益为5；使用外部电阻时，可设置高达1000的增益。

AD627具有宽电源电压范围（+2.2 V至±18 V）和微功耗特性，非常适合各种应用。单电源供电、低功耗，以及轨到轨输出摆幅等特性使它成为电池供电应用的理想选择。采用低电源电压工作时，轨到轨输出级可以使动态范围达到较大。双电源供电（±15 V）与低功耗特性使AD627成为工业应用的理想选择，包括4至20 mA的环路供电系统。

与其它微功耗仪表放大器不同，AD627的性能并没有受到影响。AD627可提供低失调电压、低失调漂移、低增益误差，以及低增益漂移，从而能将系统误差减到较小。通过在整个频率范围内提供出色的CMRR性能，AD627还能将整个频率范围内的误差降到较低。这款器件在高达200 Hz时仍能保持高CMRR，从而抑制了线路噪声与谐波。

与微功耗分立设计方案相比，AD627可以提供更出色的性能，占用更小的电路板面积，并具有更低的成本。
