特性

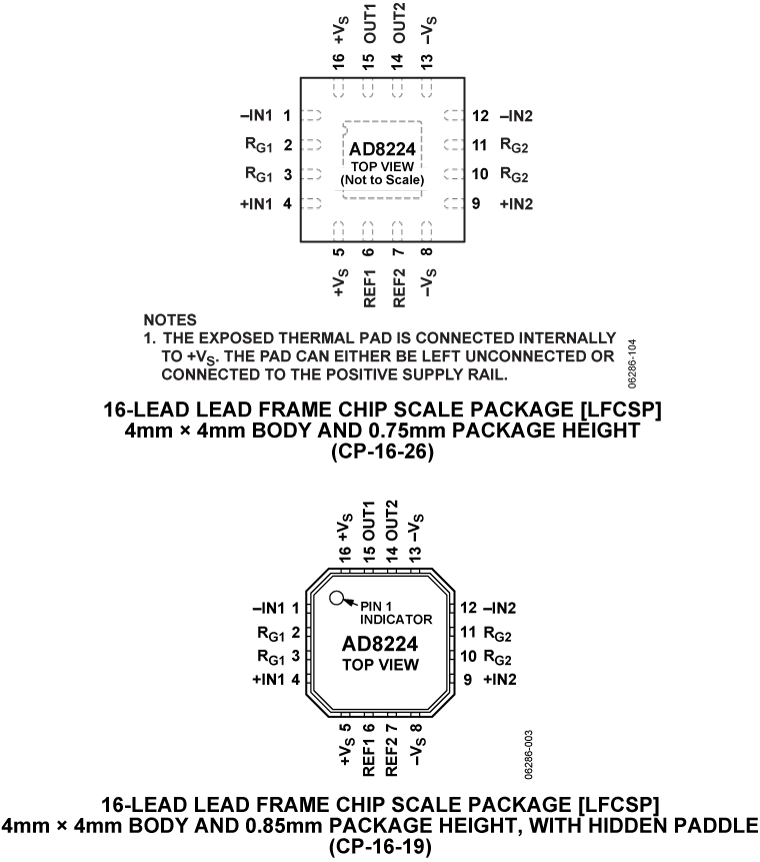

• 带有隐藏焊盘的定制LFCSP封装
  • 允许在封装下面布局走线和过孔
  • 允许全偏置电流性能
• 低输入电流
  • 输入偏置电流：10 pA（最大值，B级）
  • 输入失调电流：0.6 pA（最大值，B级）
• G = 10 (B Grade)
  （最小值，G = 10，B级）
  CMRR：90 dB
  （最小值，至10 kHz，G = 10，B级）
• 双通道，小型
  4 mm × 4 mm LFCSP封装
• 出色的交流特性、低功耗

  • 带宽：1.5 MHz (G = 1)
  • 输入噪声：14 nV/√Hz (1 kHz)
  • 压摆率：2 V/μs
  • 每个放大器的静态电流：750 μA
• 多功能
  详情参见AD8224数据手册

产品详情和应用

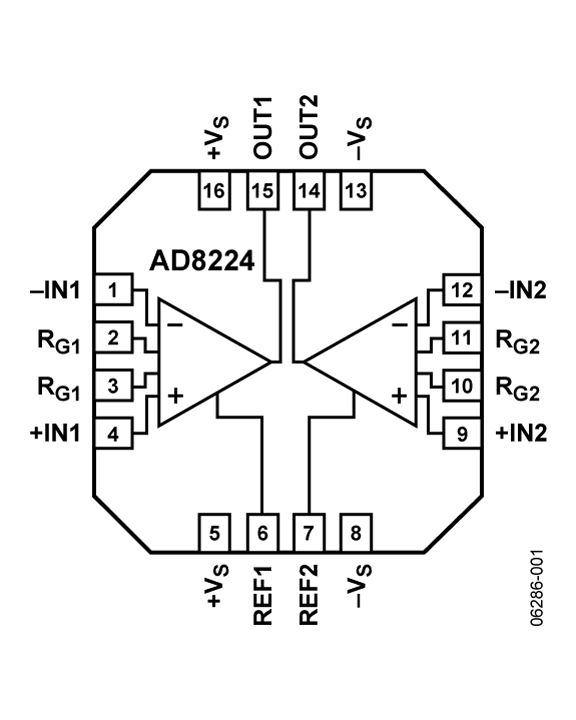

AD8224是第一款单电源、JFET输入仪表放大器，采用节省空间的4 mm x 4 mm、16引脚LFCSP封装。它所需的电路板面积与典型的单通道仪表放大器相同，但通道密度却提高一倍，每个通道的成本更低，且性能不受影响。

它针对高性能、便携式仪器的需要而设计，直流时的最小共模抑制比(CMRR)为86 dB，在10 kHz、G = 1时的最小CMRR为80 dB。最大输入偏置电流为10 pA，在整个工业温度范围内通常保持在300 pA以下。虽然采用JFET输入，但AD8224的噪声转折频率典型值仅为10 Hz。

随着混合信号处理技术日益普及，各系统所需的电源数量也不断增加。

为了缓解这一问题，AD8224设计为既可以采用±18 V双电源供电，也可以采用+5 V单电源供电。在便携式应用中常见的低电源电压下，该器件的轨到轨输出级可以使动态范围达到较大。它能够采用5 V单电源工作，因而无需使用较高电压的双电源。AD8224每个放大器的静态电流为750 µA，是电池供电设备的理想之选。

此外，AD8224也可以配置为单通道、差分输出仪表放大器。差分输出提供高抗扰度，这在输出信号必须穿过噪声环境传输时(例如与远程传感器配合使用)会很有用。该配置还可用于驱动差分输入ADC。

单通道版本，请使用AD8220。
