特性

• 116dB CMRR (与增益大小无关)

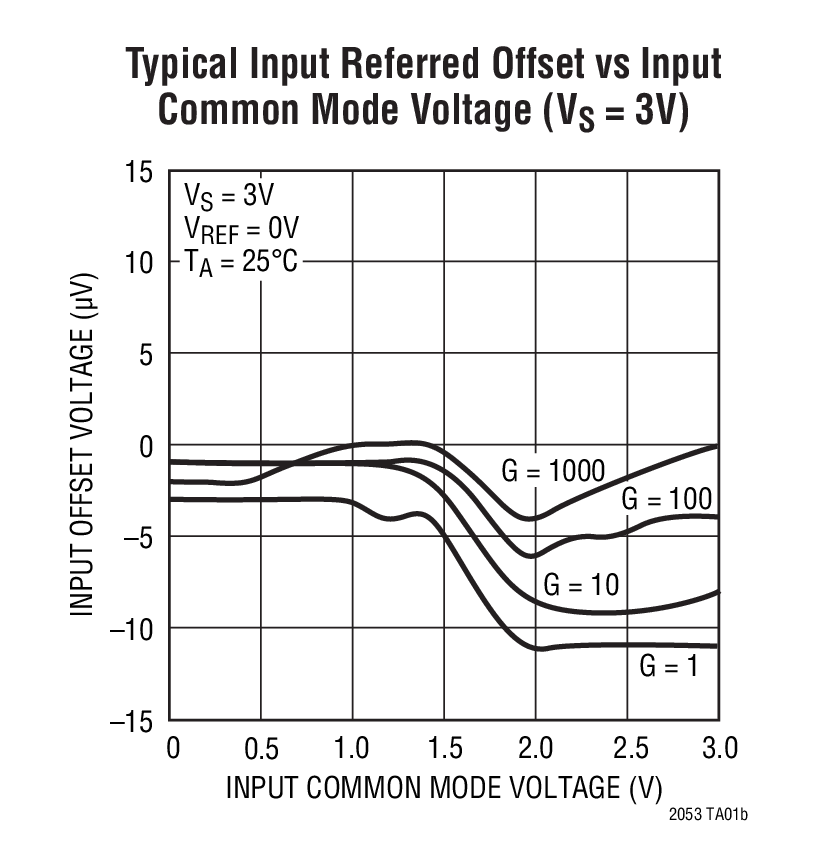

• 最大失调电压：10μV
• 最大失调电压漂移：50nV/ºC
• 轨至轨输入
• 轨至轨输出

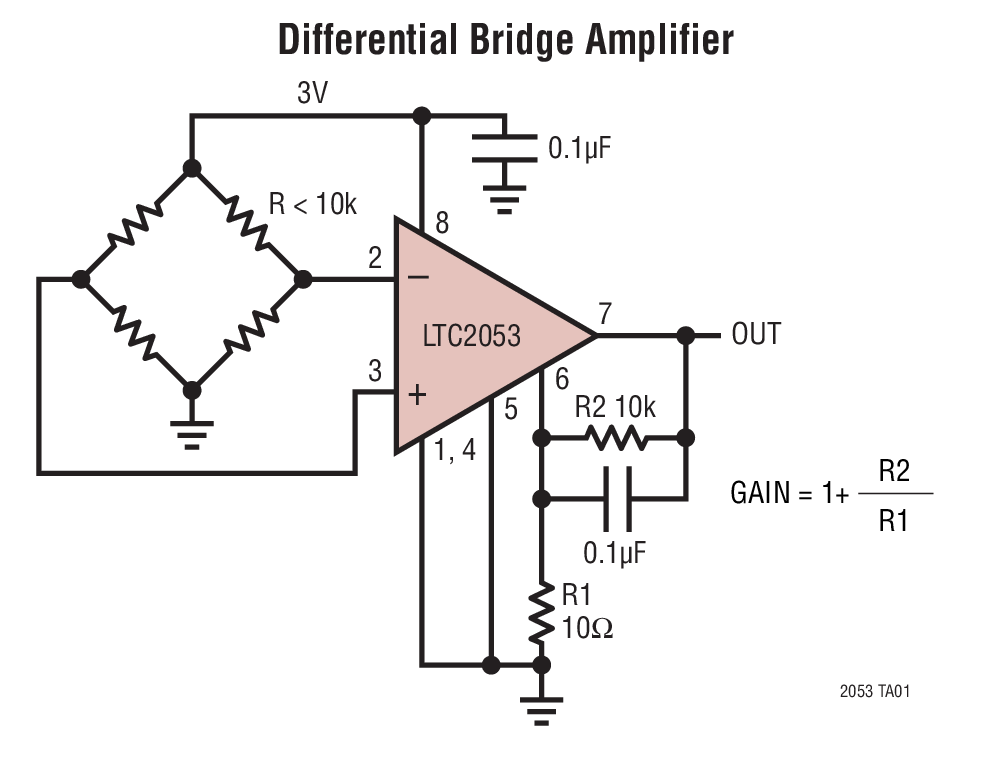

• 增益可利用两个电阻器来设置
• 工作电源：2.7V 至 ±5.5V
• 典型噪声：2.5μV_P-P (0.01Hz 至 10Hz)
• 典型电源电流：750μA
• LTC2053-SYNC 允许同步至外部时钟
• 采用 MS8 封装和 3mm x 3mm x 0.8mm DFN 封装



产品详情和应用

LTC^®2053 是一款高精准度仪表放大器。当采用单或双 5V 电源时，其典型 CMRR 为 116dB，并与增益大小无关。输入失调电压保证低于 10μV，温度漂移小于 50nV/ºC。LTC2053 易于使用；与传统的运放相似，LTC2053 的增益也可通过两个外部电阻器来调节。

LTC2053 采用电荷平衡采样数据技术来把一个差分输入电压转换为一个单端信号，然后再由一个零漂移运算放大器对该单端信号进行放大。

差分输入的工作范围为轨至轨，单端输出的摆幅为轨至轨。LTC2053 可在低至 2.7V的单电源应用中使用。它也可以使用 ±5.5V 双电源。LTC2053 无需外部时钟，而 LTC2053-SYNC 则具有一个 CLK 引脚，用于实现与一个外部时钟的同步。

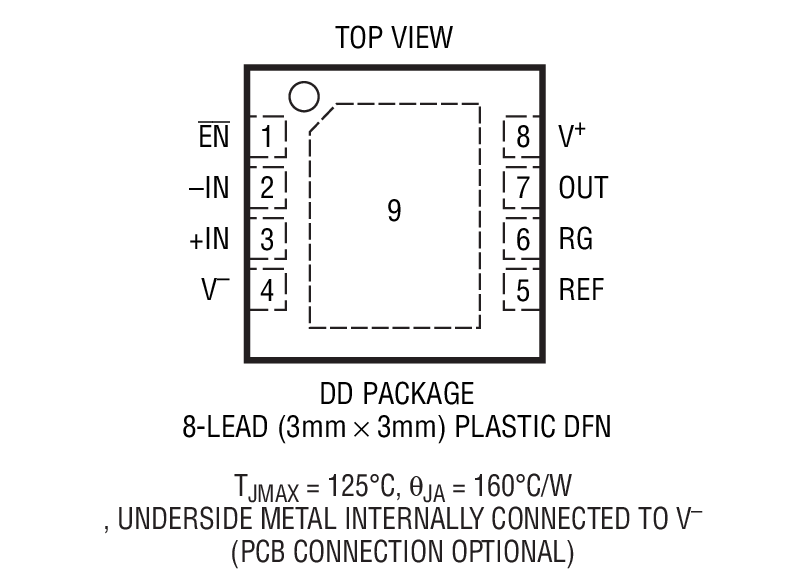

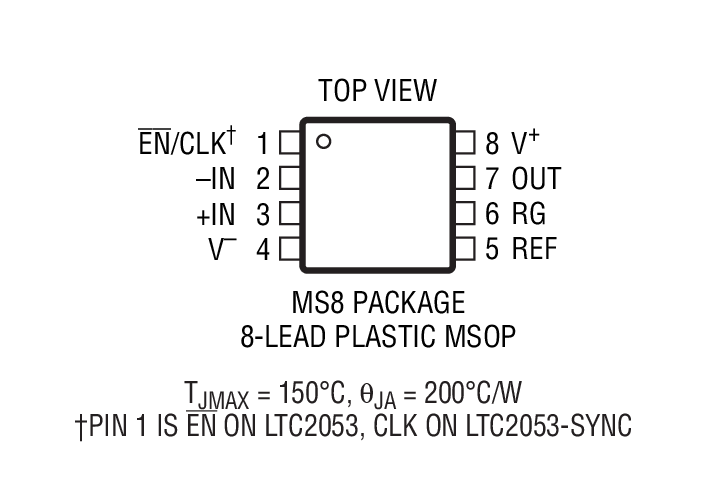

LTC2053 采用 MS8 表面贴装型封装。对于空间受限的应用，LTC2053 采用 3mm x 3mm x 0.8mm 双侧细节距无引线封装 (DFN)。
