特性

• 超低输入失调电压
  • +25°C时，±20µV (最大值)
• ±0.25% (最大值)增益误差
• 低失调电压漂移：0.2µV/°C
• 1pA CMOS输入偏置电流
• 具有满摆幅输出，实现真正的地电位检测
• 带缓冲的REF输入，用于高精度产品，可处理双极性信号
• 2.85V至5.5V单电源供电(或±1.425V至±2.75V双电源供电)
• 750µA电源电流
• 关断模式下消耗1.4µA
• 750kHz增益带宽积
• 工作于-40°C至+125°C汽车级温度范围
• 纤小的8引脚µMAX封装

产品详情和应用

MAX4208/MAX4209超低失调/漂移仪表放大器具有高精度、低功耗、满摆幅输出、高增益带宽积等特性，并具有带缓冲的REFIN/MODE输入，采用极小的µMAX®封装。该系列器件采用频谱扩展和自稳零技术，可以连续测量并校准输入失调，消除时间漂移、温度漂移、1/f噪声的影响。利用这种技术可以获得低于20µV的失调电压，提供地电位检测和超低CMOS输入偏置电流，并可获得高共模抑制比。

MAX4208/MAX4209提供高阻输入，优化用于小信号差分信号(±100mV)。所有器件具有750kHz的增益带宽积。

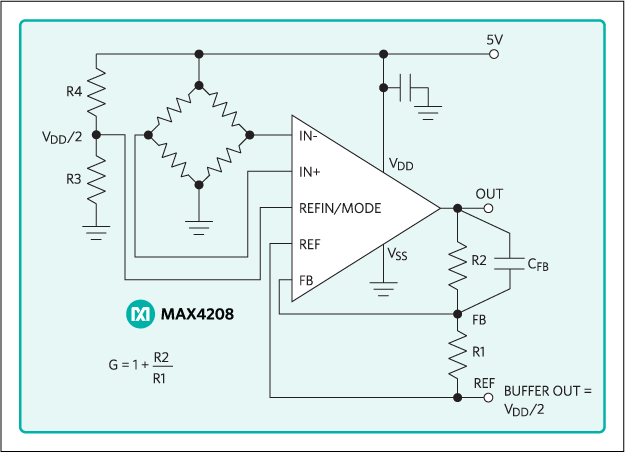

MAX4208的增益可通过两个外部电阻调节，或将FB连接至OUT配置为单位增益。MAX4209提供精度为±0.03% (典型值)的100V/V固定增益。这两款器件都带有基准输入(REF)，用于建立输出偏置，允许在单电源供电时处理双极性信号。在这两款器件中，REFIN/MODE是高精度单位增益缓冲器输入，用于设置建立输出偏置的REF电压。内部REF缓冲器可通过简单的电阻分压器设置基准或使用ADC基准，没有任何负载误差。

MAX4208/MAX4209采用2.85V至5.5V单电源供电，仅消耗750µA静态电流(内部缓冲器关断)，关断模式下仅消耗1.4µA。REF接地、REFIN/MODE接V_SS时，这些放大器还可采用±2.5V双电源供电，MAX4208/MAX4209提供节省空间的8引脚µMAX封装，工作于汽车级温度范围(-40°C至+125°C)。

应用

• 电池供电医疗设备
• 差分电压放大
• 工业过程控制
• 笔记本电脑
• 精密低端电流检测
• 应变仪放大器
