特性

• 易于使用
  通过引脚搭接设置增益10和100
  针对总体系统性能规定的误差特性
  具有比分立式仪表放大器设计更高的性能

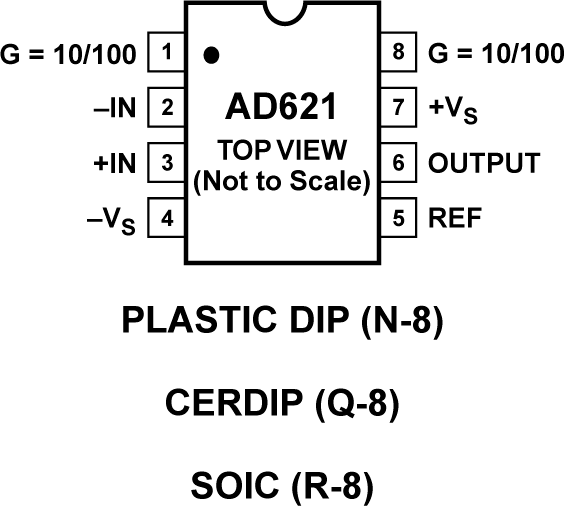

  提供8引脚DIP和SOIC封装
  低功耗，最大电源电流1.3 mA
  宽电源电压
• 低噪声
  输入电压噪声：9 nV/√Hz(1 kHz)
  0.28 µV峰峰值噪声(0.1 Hz至10 Hz)
• 出色的直流性能
  总增益误差：0.15%(最大值)<br总增益漂移：&#177;5> 总失调电压：125 µV(最大值)
  失调电压漂移：1.0 µV/°C(最大值)</br总增益漂移：&#177;5>
• 出色的交流特性
  带宽：800 kHz (G = 10)，200 kHz (G = 100)
  0.01%建立时间：12 µs

产品详情和应用

AD621是一款易于使用、低成本、低功耗、高精度仪表放大器，适合众多应用领域。它融高性能、小尺寸和低功耗于一体，优于分立式运放设计。 利用内部增益设置电阻，可实现高效能、低增益误差和低增益漂移误差。通过外部引脚搭接则可轻松设置固定增益10和100。AD621按总体系统规定全部特性，因而可以简化设计过程。

AD621的电源电流非常低，最大仅为1.3 mA，并且采用紧凑型8引脚SOIC、8引脚塑料DIP或8引脚CERDIP封装，非常适合对功耗、尺寸和重量有严格要求的便携式或远程应用。它在总体精度要求较高的应用中同样表现出众，如电子秤和传感器接口电路中使用的精密数据采集系统等。AD621的最大误差较低，其中非线性度为10 ppm、增益漂移为5 ppm°/C、失调电压为50 µV、失调漂移(B级)为0.6 mV/°C，因而能以较低的成本实现总体系统性能，优于以前采用分立式设计或其它单芯片仪表放大器的实施方案。

采用高源阻抗工作时，例如在ECG和血压监测仪中工作时，AD621能够实现低噪声与低输入偏置电流的完美组合。1 kHz时的电压噪声为9 nV/√Hz，0.1 Hz至10 Hz频带内的噪声为0.28 µV峰峰值。输入电流噪声同样非常低，为0.1 pA/√Hz。AD621在整个工业温度范围内的最大输入偏置电流为1.5 nA，优于FET输入器件。
