特性

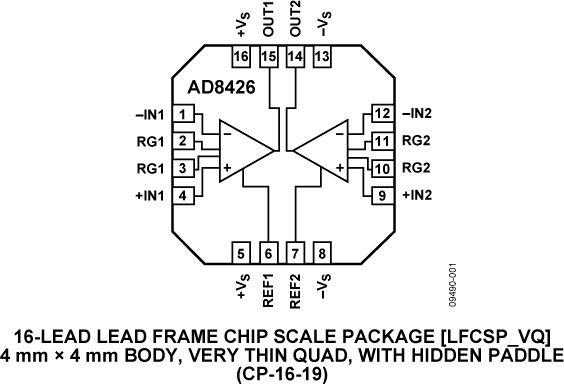

• 双通道 ，采用
  4 mm × 4 mm小型LFCSP封装
• LFCSP封装无金属焊盘
  -- 更多走线空间
  -- 无电流泄漏至焊盘
• 增益通过1个外部电阻设置
  -- 增益范围：1至1000
• 输入电压可低至地电压以下
• 输入受到保护，可高于电源电压
• 极宽电源电压范围
  -- 单电源：2.2 V至36 V
  -- 双电源：±1.35 V至±18 V
• 带宽(G = 1)：1.5 MHz
• 共模抑制比（G=1）：80 dB（最小值）
• 输入噪声：22 nV/√Hz
• 典型电源电流
  （各放大器）：350 μA
• 额定温度范围：−40°C至+125°C

产品详情和应用

AD8426是一款双通道、低成本、宽电源电压范围仪表放大器，仅需要一个外部电阻来设置增益，增益范围为1至1000。

它被设计为可工作于各种信号电压的情况下。宽输入范围和轨到轨输出使信号可充分利用供电轨。由于输入范围能够降到负电源电压以下，因此无需双电源便可放大接近地电压的小信号。该器件采用±1.35 V至±18 V的双电源供电或2.2 V至36 V单电源供电。

鲁棒的AD8426输入设计用于与实际传感器相连。除具有宽工作电压范围外，它还能处理超出供电轨的电压。例如，采用±5 V电源供电时，输入端的电压即使达到±35 V也保证不会损坏该器件。最小及最大输入偏置电流特性有利于开路故障检测。

AD8426设计以更简单高效地进行PCB走线。两个放大器配置合理，这样典型应用电路的走线更短，通孔更少。不同于大多数芯片级封装，AD8426底部没有裸露的金属焊盘，免除了额外的走线和过孔空间。AD8426在典型MSOP封装的同等电路板空间内提供了两个放大器。

AD8426适合多通道、空间受限的工业应用。与其它低成本、低功耗仪表放大器不同，该器件的最小增益为1，并且可以轻松处理±10 V信号。节省空间的LFCSP封装和125°C额定温度使它在高度紧凑、密不透风的设计中大有可为。

AD8226是AD8426的单通道版本。

应用

• 工业过程控制
• 桥式放大器
• 医疗仪器
• 便携式数据采集
• 多通道系统
