特性

• 通过2个外部电阻设置增益
  可在所有增益下实现低增益漂移
• 适合电池供电的仪器仪表
  电源电流：115 μA
  轨到轨输入和输出
  零输入交越失真
• 针对出色的直流性能而设计
  最小共模抑制比(CMRR)：106 dB
  最大失调电压漂移：
  0.3 μV/°C
  欲了解更多特性，请参考数据手册
• 带宽模式引脚(BW)用于调节补偿
• 8 kV HBM ESD额定值
• 片内RFI滤波器
• 单电源供电：
  1.8 V至5.5 V

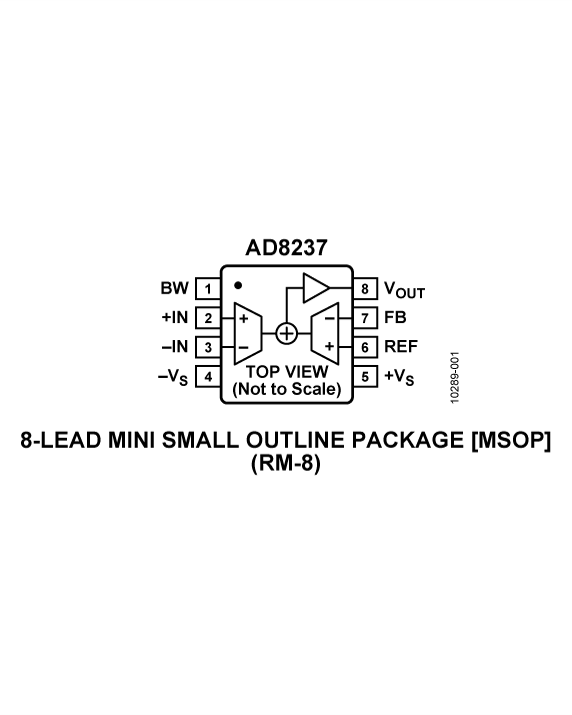

• 8引脚MSOP封装

产品详情和应用

AD8237是一款微功耗、零漂移、轨到轨输入和输出仪表放大器。它可通过两个相对匹配的电阻设置1至1000间的任何增益。在任何增益下均可用比率匹配的两个电阻保持出色的增益精度。

AD8237采用新颖的间接电流反馈架构，以实现真正的轨到轨能力。与传统仪表放大器相反，AD8237可以在共模电压等于或略微高于其电源电压下完全放大信号。这样便使得高共模电压的应用可以采用更小的电源，节约电能。

AD8237适合于便携系统，其最小电源电压为1.8 V，电源电流为115 μA（典型值），并且具有宽输入范围；它充分利用有限的功率，同时仍为台式系统提供合适的带宽和漂移性能。

应用

• 桥式放大器
• 压力测量
• 医疗仪器
• 热电偶接口
• 便携式系统
• 电流测量
