特性

• 采用 SO-8 封装的 5 阶、1MHz 椭圆滤波器
• 引脚可选的 1MHz / 500kHz 截止频率
• 信噪比 (SNR)：75dB
• 信噪比 (–63dB THD)：69dB
• 通带纹波 (f_CUTOFF = 1MHz)：±0.3dB
• 阻带衰减优于 60dB
• 无需外部组件

产品详情和应用

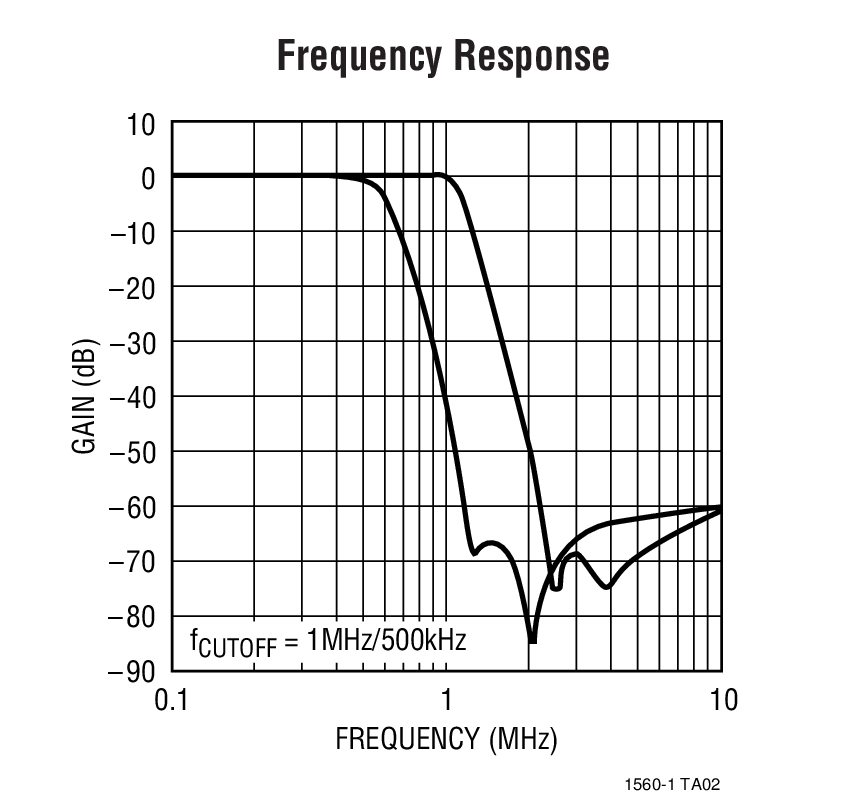

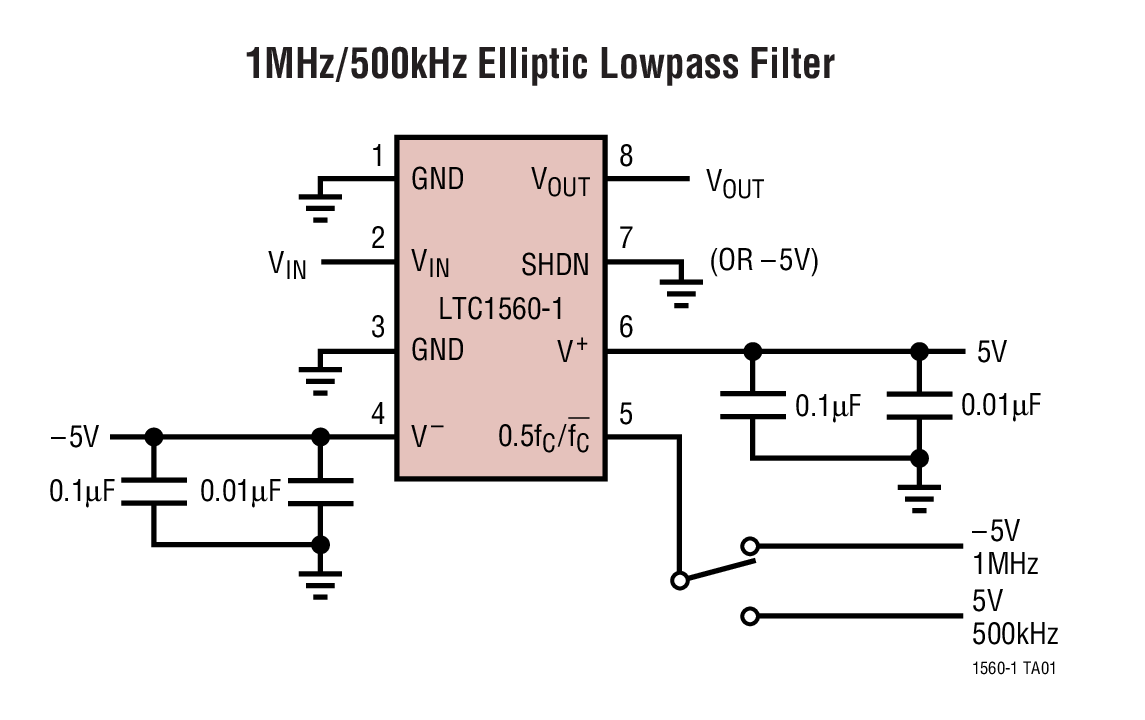

LTC^®1560-1 是一款5 阶、连续时间、低通滤波器。LTC1560-1 的椭圆传递函数是谨慎选择的，以在选择性 (针对抗混双应用) 和瞬态响应之间找到折衷点。滤波器截止频率 f_CUTOFF 可通过引脚选择为 500kHz (引脚 5 连接至 V+) 或 1MHz (引脚 5 连接至 V–)。当设置为 1MHz 时，通带纹波通常为 ±0.2dB (至高达 0.55f_CUTOFF) 和 ±0.3dB (至 0.9f_CUTOFF)。过渡频带增益为 –24dB (在 1.4f_CUTOFF) 和 –51dB (在 2f_CUTOFF)。阻带衰减为 63dB (在 2.43f_CUTOFF) 及更高，利用正确的电路板布局可保持至少 60dB 至 10MHz 频率。当 LTC1560-1 设置为 f_CUTOFF = 500kHz 时，滤波器响应非常接近截止频率为 1MHz 时的情形 (除了靠近截止频率处的阻带平坦度之外)；在 f_CUTOFF的增益为 –1.3dB。

与其他高频滤波器不同，LTC1560-1 是专为实现低噪声和低失真而设计的。对于一个 1V_RMS 输入信号，信噪比为 69dB，THD 为 –63dB。75dB 的最大 SNR 在采用一个 2.1V_RMS 输入信号时获得。这产生 –46dB THD。

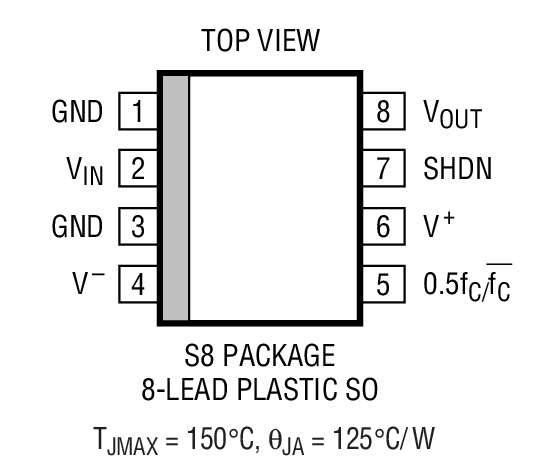

LTC1560-1 采用 ±5V 电源工作，具有一种省电模式，并可提供 SO-8 表面贴装型封装。

可以获得从 450kHz 至 1.5MHz 的其他截止频率。为 LTC1560-1 提供了演示电路板 DC135A。如需了解更多信息，请与凌力尔特 (现隶属 ADI) 联系。

应用

• 抗混叠滤波器
• 平滑滤波器或重构滤波器
• 通信滤波器
