特性

• 8 阶滤波器内置在一个 14 引脚封装中

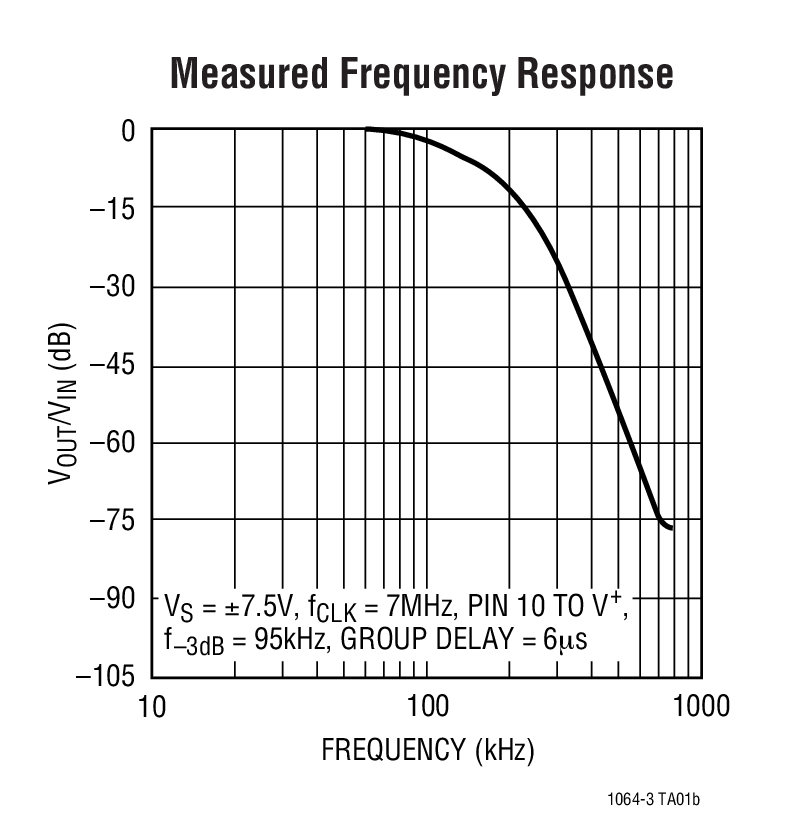

• 95kHz 最大拐角频率
• 无外部组件
• 75:1、150:1 和 120:1 的时钟-截止频率比
• 60µV_RMS 总宽带噪声
• 0.03% THD 或更好
• 采用 ±2.37V 至 ±8V 电源工作
• 低的总输出 DC 偏移

产品详情和应用

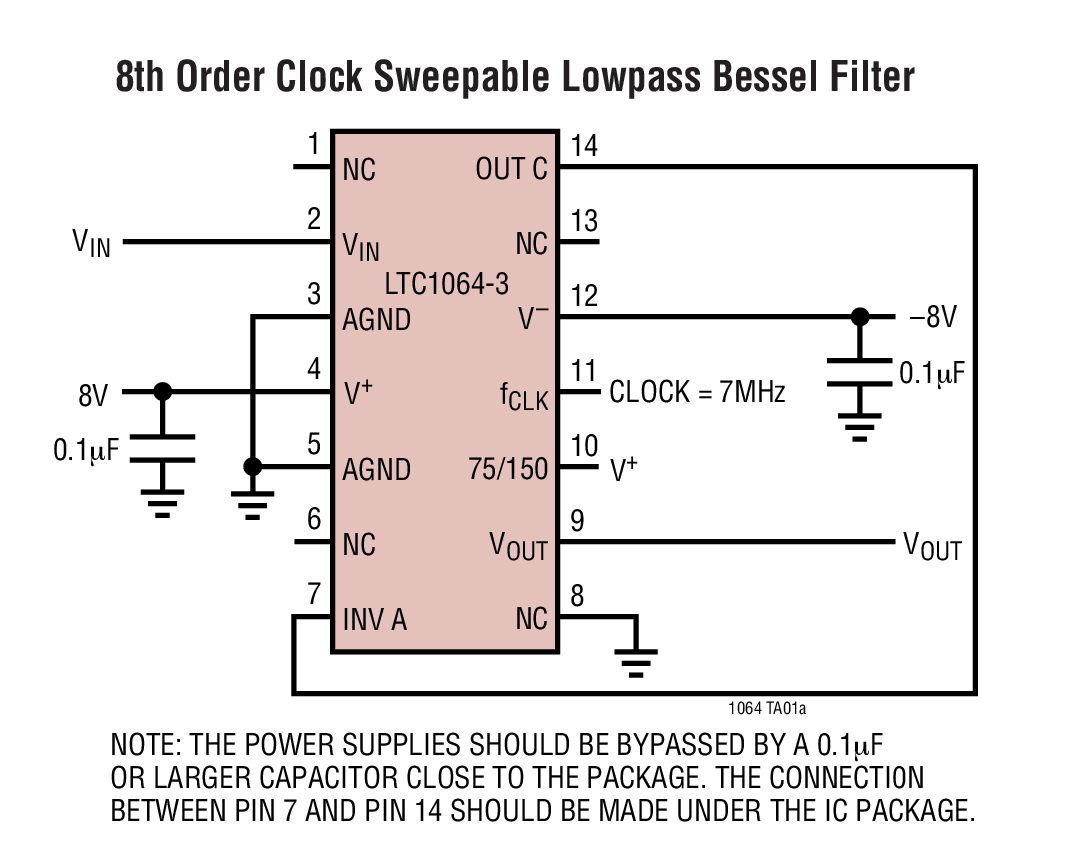

LTC^®1064-3 是一款单片式 8 阶、低通贝塞尔 (Bessel) 滤波器，该器件在其整个通带内提供线性相位响应。一个外部 TTL 或 CMOS 时钟负责设置滤波器的截止频率。时钟-截止频率比为 75:1 (引脚 10 在 V⁺) 或 150:1 (引脚 10 在 V^─) 或 120:1 (引脚 10 在 GND)。最大截止频率为 950kHz。无需外部组件。

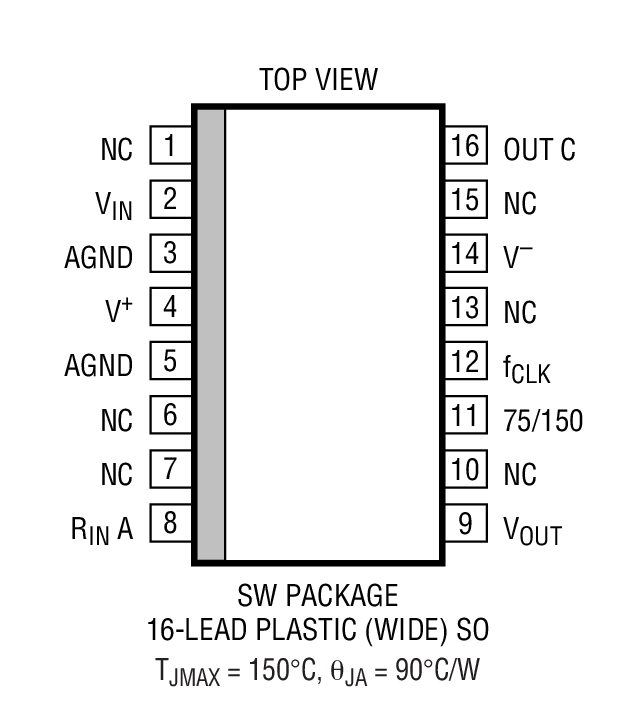

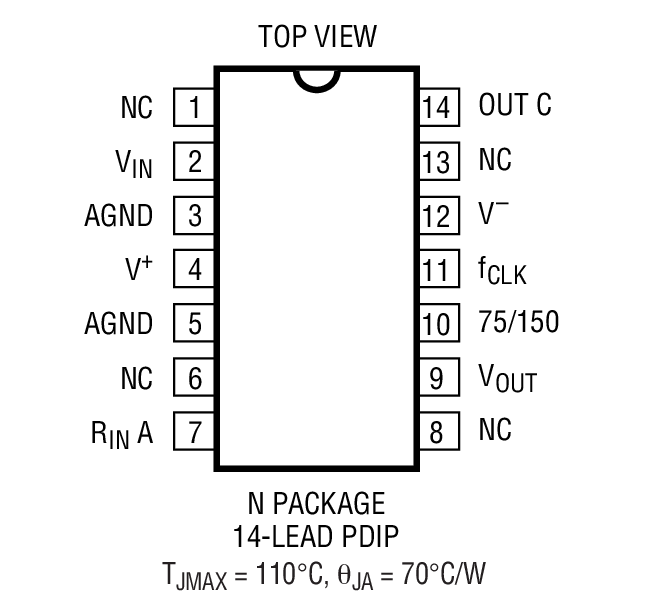

LTC1064-3 具有低宽带噪声和低谐波失真，即使对于高达 3V_RMS 的输入电压也不例外。事实上，LTC1064-3 的整体性能与同等的多运放 RC 有源配置是不相上下的。LTC1064-3 可提供 14 引脚 DIP 封装或 16 引脚表面贴装型 SOL 封装。LTC1064-3 采用 LTC (现隶属 ADI) 的增强型模拟 CMOS 硅栅工艺制造。

LTC1064-3 与 LTC1064-1、LTC1064-2 和 LTC1064-4 引脚兼容。

应用

• 抗混叠滤波器
• 平滑滤波器
• 跟踪高频低通滤波器
