特性

• 低噪声：0.2 µV峰峰值(0.1 Hz至10 Hz)
• 低增益温度系数(TC)：5 ppm (最大值，G = 1)
• 低非线性度：0.001%(最大值，G = 1至200)
• 高共模抑制比(CMRR)：130 dB
  (最小值，G = 500至1000)

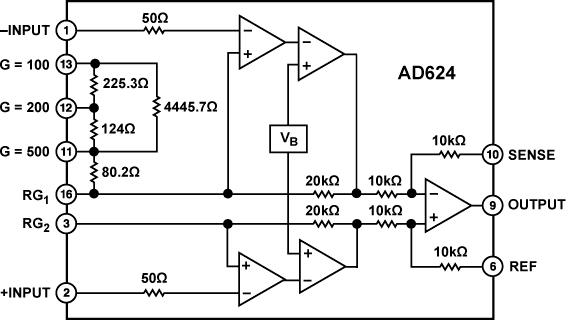

• 引脚可编程增益：1、100、200、500、1000
• 低输入失调电压：25 µV(最大值)
• 低输入失调电压漂移：0.25 µV/°C(最大值)
• 增益带宽积：25 MHz
• 无需外部元件
• 内部补偿

产品详情和应用

AD624是一款高精度、低噪声仪表放大器，主要设计用于低电平传感器，包括负荷传感器、应变计和压力传感器。它融低噪声、高增益精度、低增益温度系数和高线性度于一体，适合用于高分辨率数据采集系统。

AD624C的输入失调电压漂移小于0.25 µV/°C，输出失调电压漂移小于10 µV/°C，单位增益时的共模抑制比(CMRR)高于80 dB(G = 500时为130 dB)，最大非线性度为0.001% (G = 1)。除上述优异的直流特性外，AD624的交流性能也同样出色。它具有25 MHz的增益带宽积、5 V/µs压摆率和15 µs建立时间，因此可用于高速数据采集应用。

AD624无需任何外部元件即可实现调整增益1、100、200、500和1000，还可以利用外部跳线，通过编程获得250和333等额外增益，精度为1%。AD624也可用一个外部电阻来设置增益，将增益设置为1至10000范围内的任何值。
