• 匹配双通道滤波器 / 驱动器，非常适合于 RFID 阅读器
• 保证相位匹配至 2° 以内
• 保证增益匹配至 0.2dB 以内

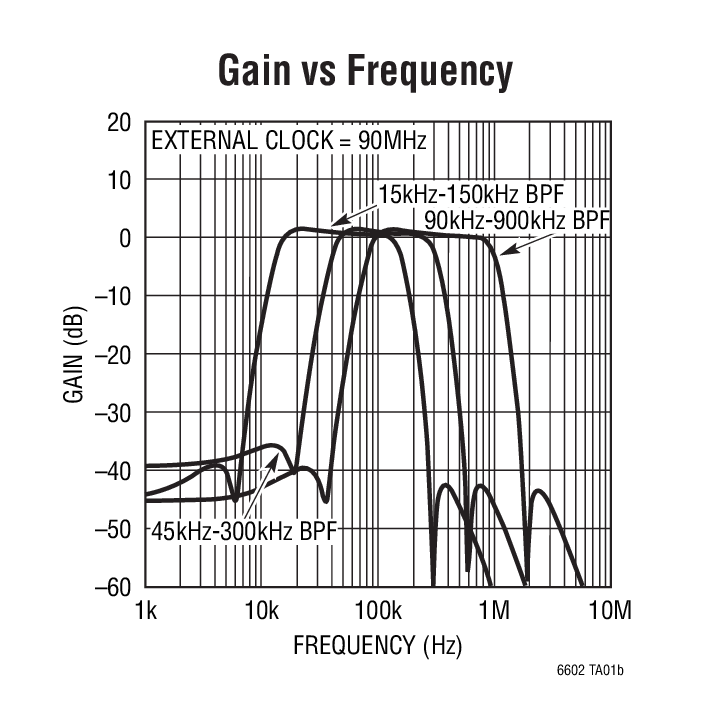

• 可被配置为低通或带通
  • 可编程 5 阶低通：42kHz 至 900kHz
  • 可编程 4 阶高通：4.2kHz 至 90kHz
• 可编程增益：1x、4x、16x、32x
• 简单的引脚编程或 SPI 接口
• 低噪声：-145dBm/Hz (参考于输入)
• 低失真：-75dBc (200kHz)
• 差分、轨至轨输入和输出
• 输入范围从 0V 延伸至 5V
• 低电压操作：2.7V 至 3.6V
• 停机模式

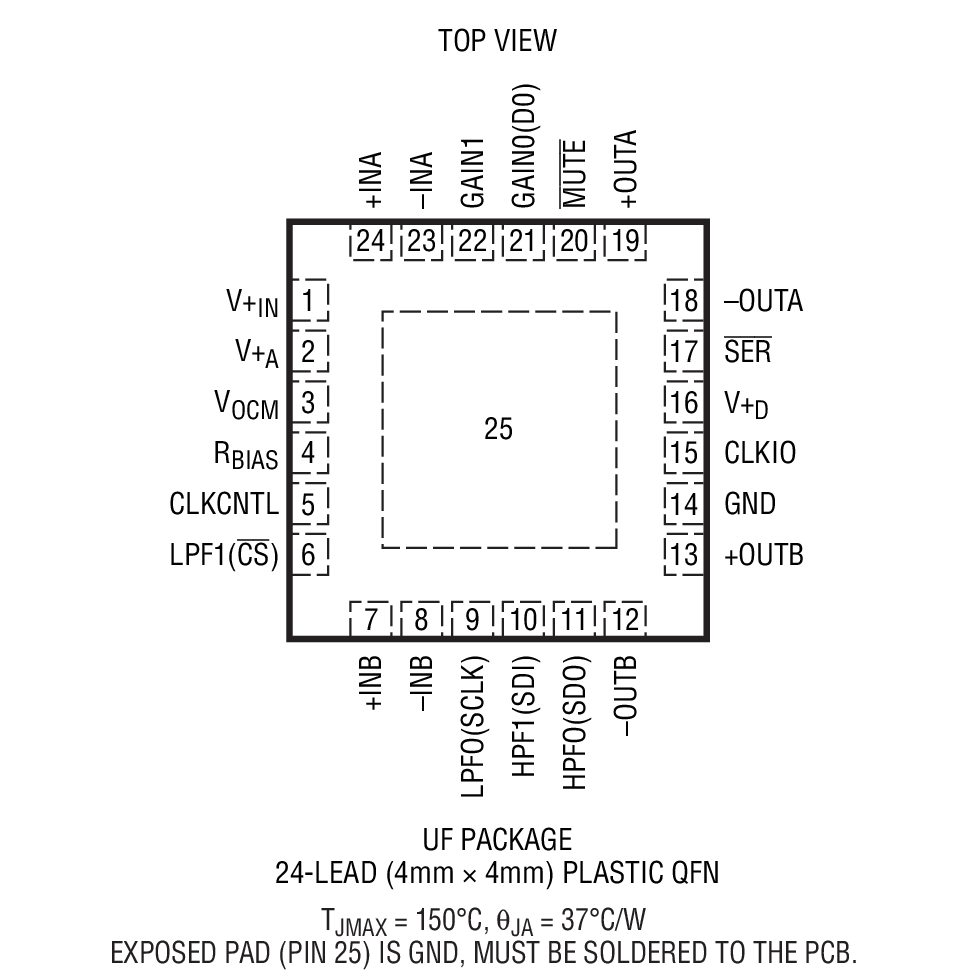

• 4mm x 4mm QFN 封装

产品详情和应用

LTC^®6602 是一款双通道、匹配、可编程带通或低通滤波器和差分驱动器。LTC6602 的选择性再加上其相位匹配和动态范围，使其非常适合于 RFID 系统中的滤波处理。凭借通道之间的 2° 相位匹配精度，LTC6602 可以在那些需要高度匹配滤波器的应用 (例如：收发器 I 和 Q 通道) 中使用。由于具有增益可编程性以及全差分输入和输出，因而简化了大多数系统中的实现方案。

LTC6602 的两个通道均包括一个可编程低通和高通滤波器。如需起带通作用，则把低通滤波器为高频截止频率设置。如需起低通作用，则可把高通滤波器旁路。滤波器截止频率可以采用单个电阻器来设定，保证准确度达 3%。或者，也可以利用一个外部时钟来控制滤波器截止频率。

LTC6602 采用 2.7V 至 3.6V 单工作电源，并具有一种低功率停机模式。

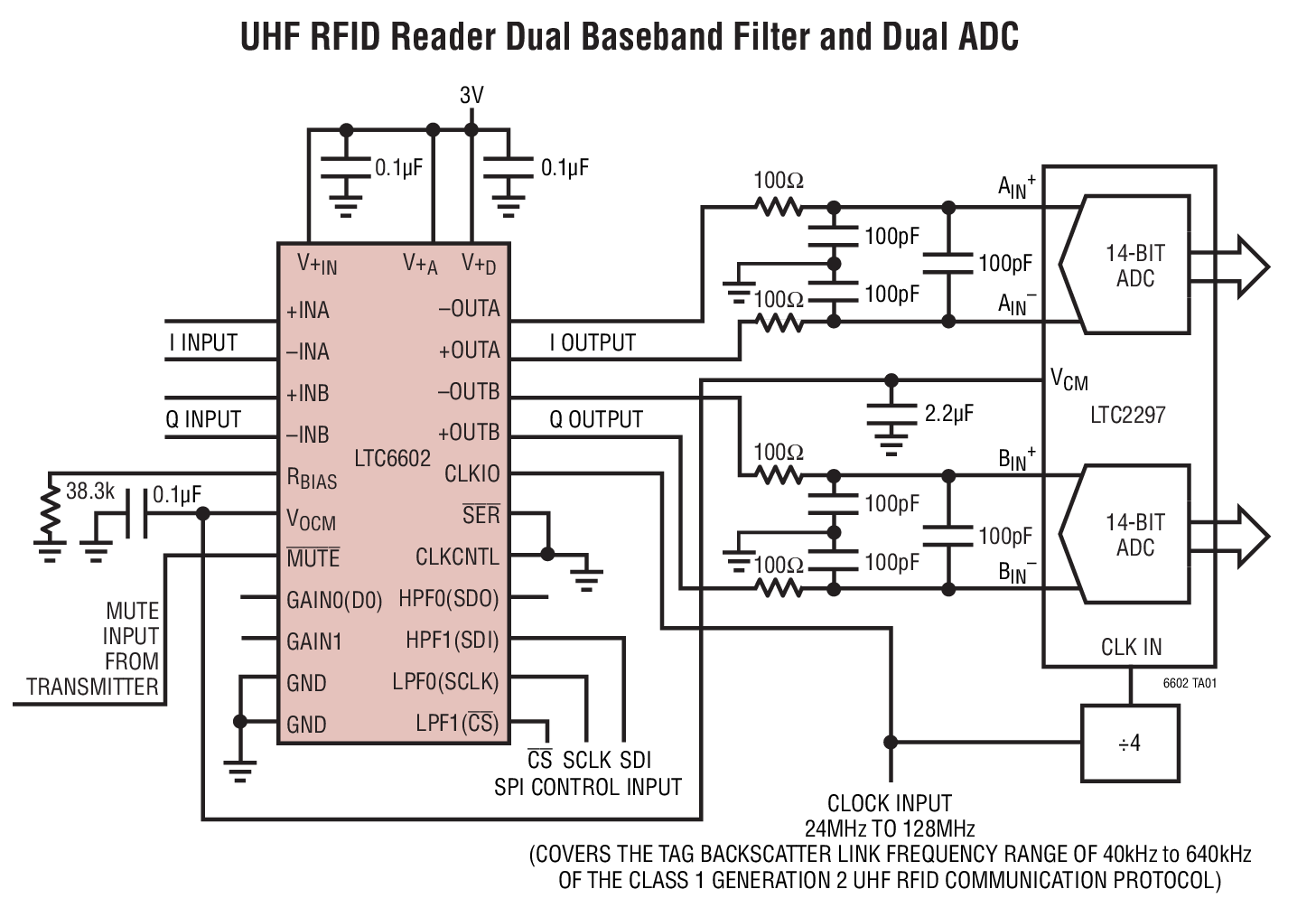

• 多协议 RFID 阅读器：EPC-GEN2、ISD 和 IPX
• IDEN、PHS、GSM 基站
• 转发器、无线链路和调制解调器
• 无线遥测
• JTRS
