• 采用 SO-8 封装的 8 阶椭圆滤波器
• 采用单 3.3V 至 ±5V 工作电源
• -20dB 衰减 (在 1.2f_CUTOFF)
• -52dB 衰减 (在 1.4f_CUTOFF)
• -70dB 衰减 (在 2f_CUTOFF)
• 宽动态范围
• 110μV_RMS 宽带噪声
• 3.8mA 电源电流 (采用 ±5V 电源)
• 2.5mA 电源电流 (采用单 5V 电源)
• 2mA 电源电流 (采用单 3.3V 电源)

产品详情和应用

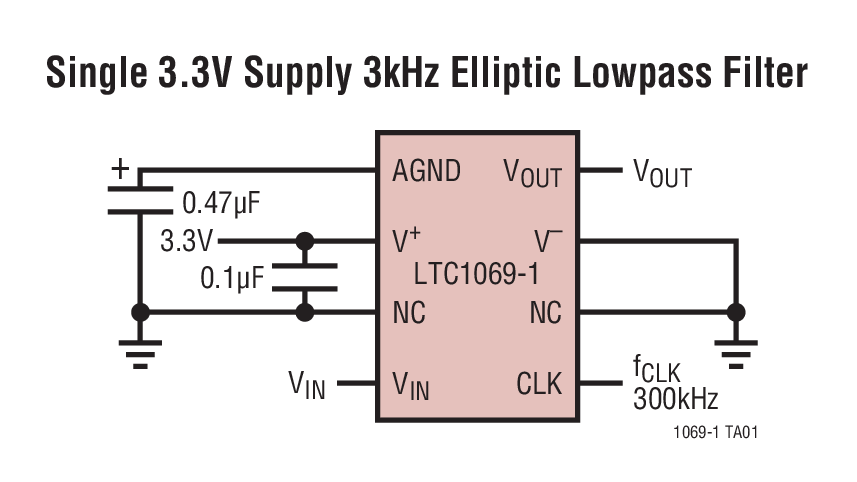

LTC^®1069-1 是一款单片式 8 阶低通滤波器，可提供时钟可调谐式截止频率和 2.5mA 电源电流 (采用单 5V 电源)。LTC1069-1 一个额外的特点是可采用单 3.3V 工作电源。

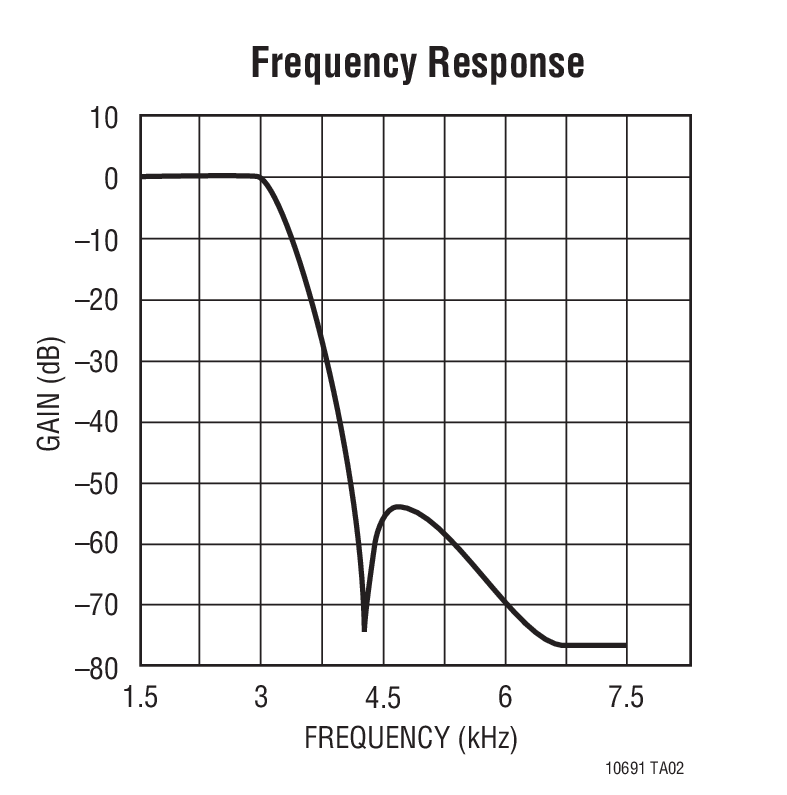

LTC1069-1 的截止频率 (f_CUTOFF) 等于时钟频率除以 100。f_CUTOFF 条件下的增益为 -0.7dB，而典型通带纹波为 ±0.15dB (在高达 0.9 f_CUTOFF 的条件下)。LTC1069-1 的阻带衰减具有一个渐进式椭圆响应，在 1.2 f_CUTOFF、1.4 f_CUTOFF 和 2 f_CUTOFF 条件下的衰减分别达到了 20dB、52dB 和 70dB。

当采用 ±5V 电源时，LTC1069-1 的截止频率可被时钟调谐至 12kHz；当采用单 5V 电源时，最大截止频率为 8kHz。

LTC1069-1 的低功率特点并未以牺牲器件的动态范围为代价。当采用 ±5V 电源和一个 0.3V_RMS 至 2.5V_RMS 输入范围时，“信号”与“噪声 + THD”之比 ≥70dB。LTC1069-1 的宽带噪声为 110μV_RMS。可以获得其他的滤波器响应和较低的功率或较高的速度。详情请与凌力尔特联系。

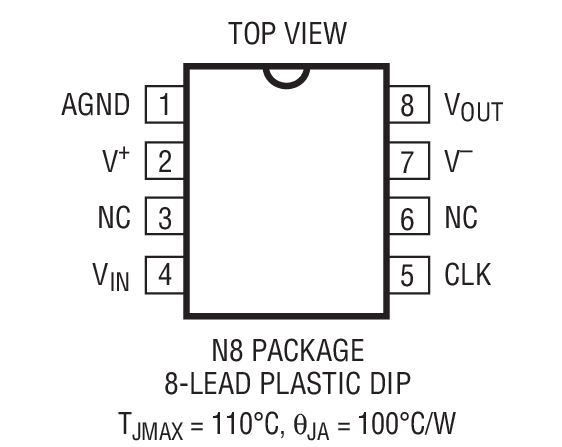

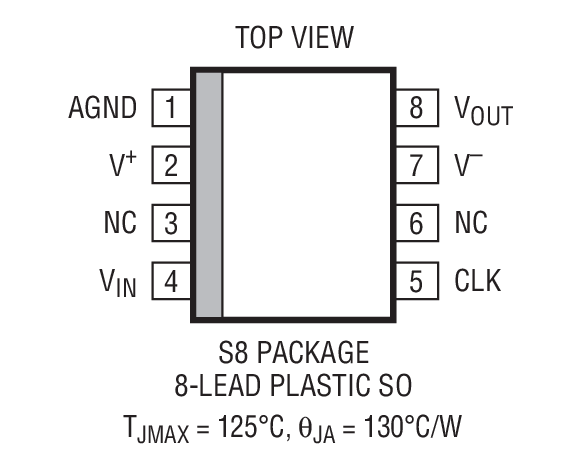

LTC1069-1 采用 8 引脚 PDIP 和 8 引脚 SO 封装。
