特性

• 4 个滤波器集成在一个 0.3 英寸宽的封装中
• 最大中心频率：140kHz
• 具可用内部电阻器的定制版本
• 噪声是 LTC1059 / LTC1060 / LTC1061 器件的一半
• 最大时钟频率：7MHz
• 可同时提供 50:1 和 100:1 的时钟-中心频率比
• 电源：±2.375V 至 ±8V
• 低偏移
• 低谐波失真

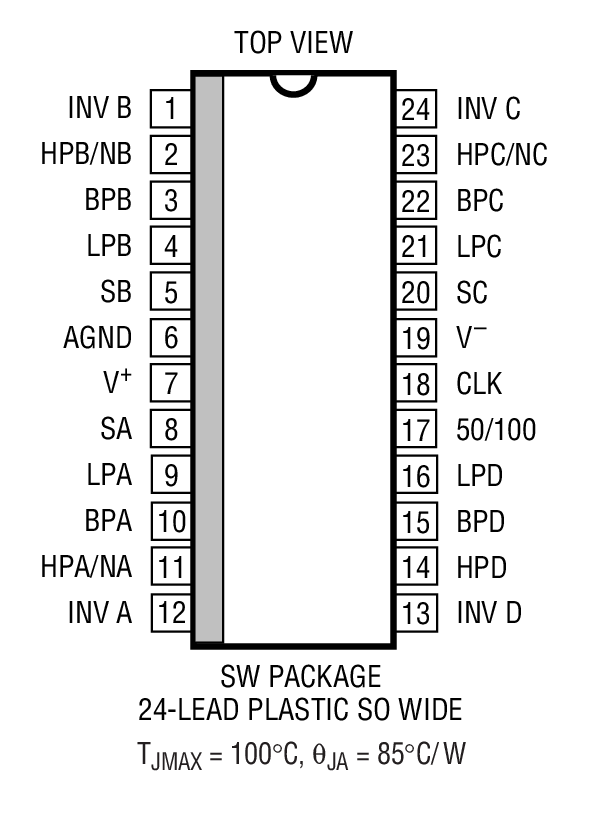

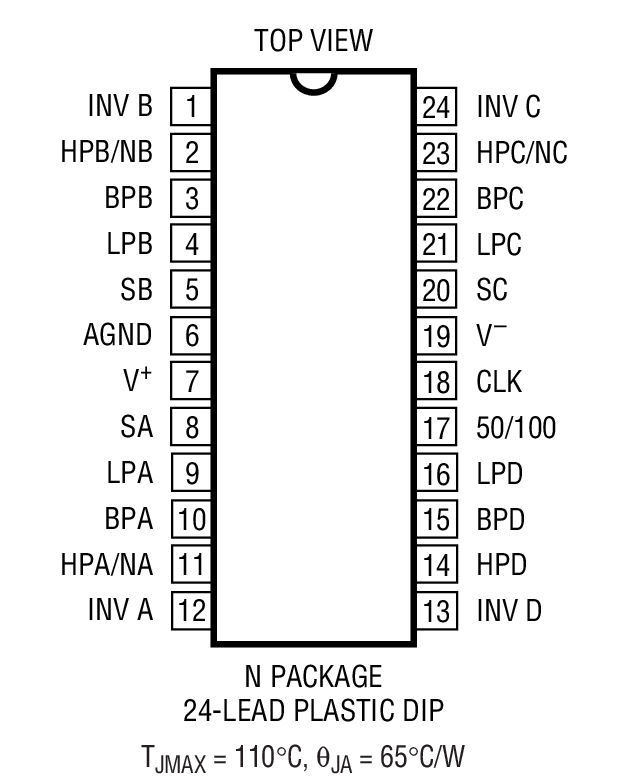

• 可提供 24 引脚 DIP 和 SO 宽体封装

产品详情和应用

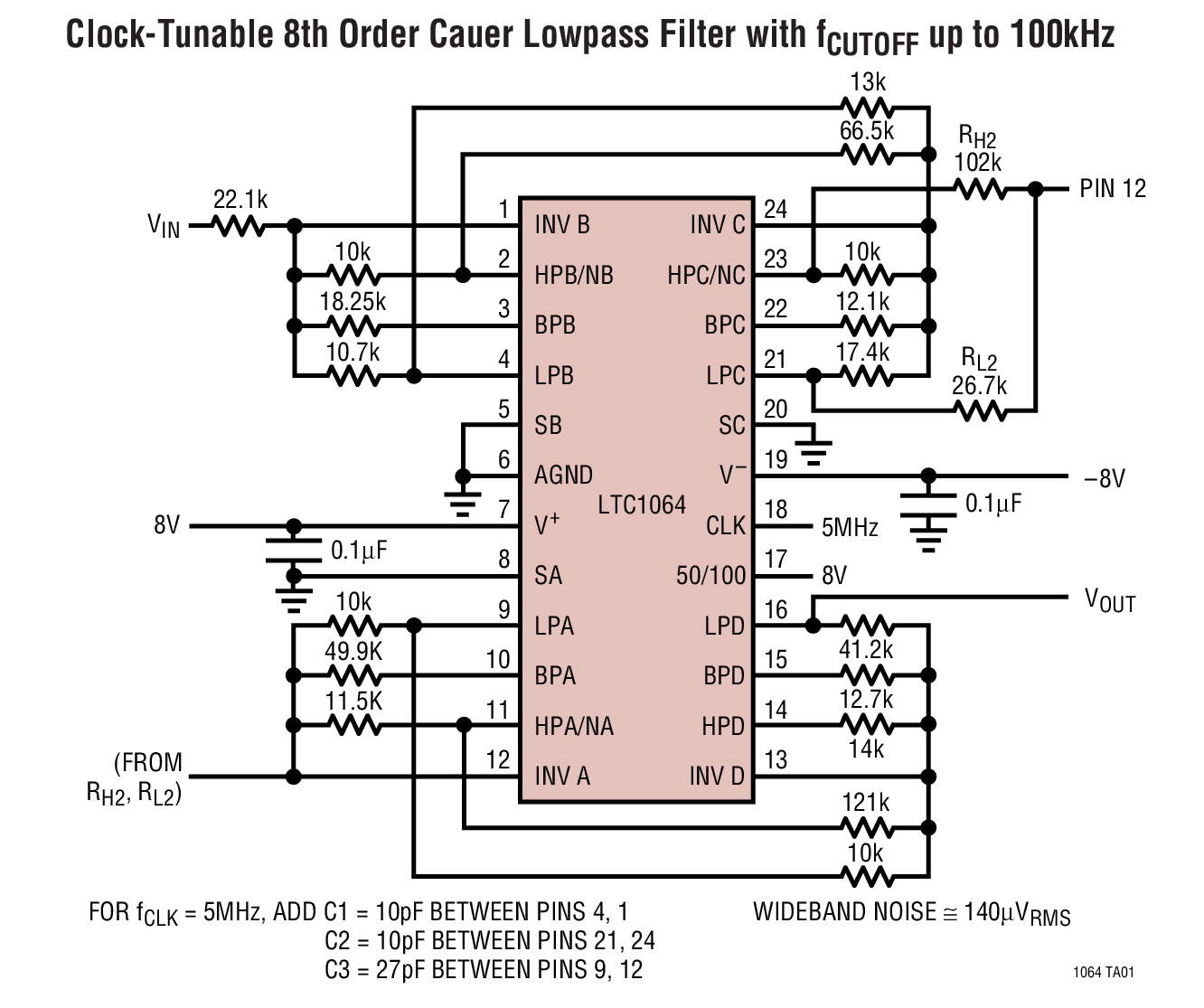

LTC^®1064 包含 4 个高速、低噪声开关电容器滤波器单元式部件。每个滤波器单元式部件连同一个外部时钟和 3 至 5 个电阻器能够产生各种不同的二阶滤波器功能，诸如低通、高通、带通和陷波等。每个二阶滤波器功能的中心频率可利用一个外部时钟、或一个外部时钟和电阻比来调谐。对于 Q ≤ 5，中心频率范围从 0.1Hz 至 100kHz。对于 Q ≤ 3，中心频率范围可扩展至 140kHz。通过级联所有 4 个二阶部分可实现高达 8 阶的滤波器。可以形成任何经典的滤波器配置 (比如：巴特沃斯 [Butterworth]、椭圆 [Cauer]、贝塞尔 [Bessel] 和切比雪夫 [Chebyshev])。

对于高量应用，用户可以获得 LTC1064 的一款包含内部薄膜电阻器的定制单片式版本。详情请咨询凌力尔特 (现隶属 ADI)。

应用

• 抗混叠滤波器
• 宽频率范围跟踪滤波器
• 频谱分析
• 环路滤波器
