特性

• 每通道电源电流损耗仅为9.5mA
• 可选择低通滤波器用于高清或标清视频信号(MAX9654)
• 8.5MHz标清通带，27MHz时衰减为57dB
• 42MHz标清通带，109MHz时衰减为50dB
• 2V/V增益
• 3.135V至3.465V单电源供电
• 12µA关断模式(MAX9653/MAX9654)

产品详情和应用

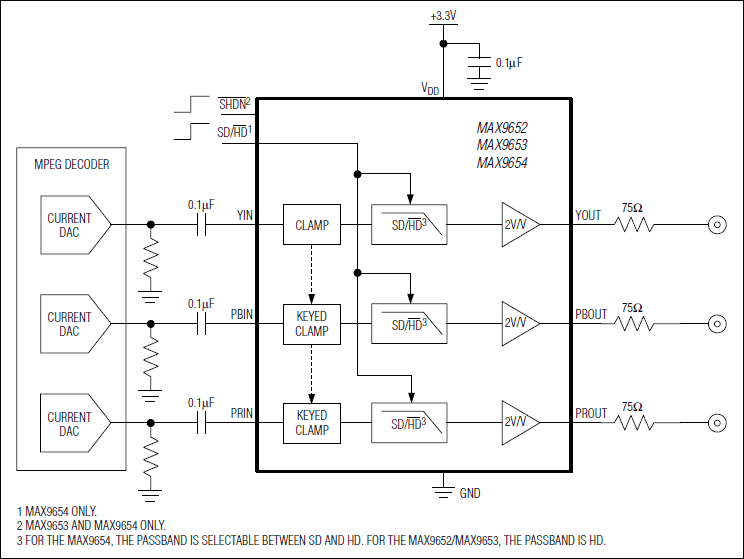

MAX9652/MAX9653/MAX9654为3.3V、三通道、高清(HD)视频滤波放大器。用于YPbPr分量视频信号，这些器件非常适合机顶盒及便携应用。MAX9652/MAX9653/MAX9654输入采用交流耦合。YIN带有同步箝位，PBIN及PRIN带有键控箝位。输出缓冲器增益为2V/V，可驱动75Ω标准视频负载。

MAX9654通带可在标清(SD)和高清之间选择。MAX9652/MAX9653有固定通带，支持HD视频。MAX9654的SD低通滤波器在8.5MHz通带内具有±1dB平坦度，27MHz时衰减为57dB。MAX9652/MAX9653/MAX9654 HD低通滤波器在42MHz通频带内具有±1dB平坦度，109MHz时衰减为50dB。

这些器件每通道仅消耗9.5mA电流，采用3.3V单电源供电。MAX9653/MAX9654具有低功耗12µA关断模式。MAX9652/MAX9653/MAX9654可工作在-40°C至+125°C汽车级温度范围。

应用

• DVC
• DVD播放器
• HDTV
• PVR
• 机顶盒
