特性

• 比贝塞尔 (Bessel) 滤波器更陡峭的频率响应滚降
• 高速： f_C ≤ 200kHz
• 采用 14 引脚封装的相位均衡滤波器
• 相位和群延迟响应经过全面的测试
• 瞬态响应显示 5% 的过冲且无振铃
• 在一个 100kHz 通带内具有 65dB 或更好的 THD 指标
• 无需外部组件

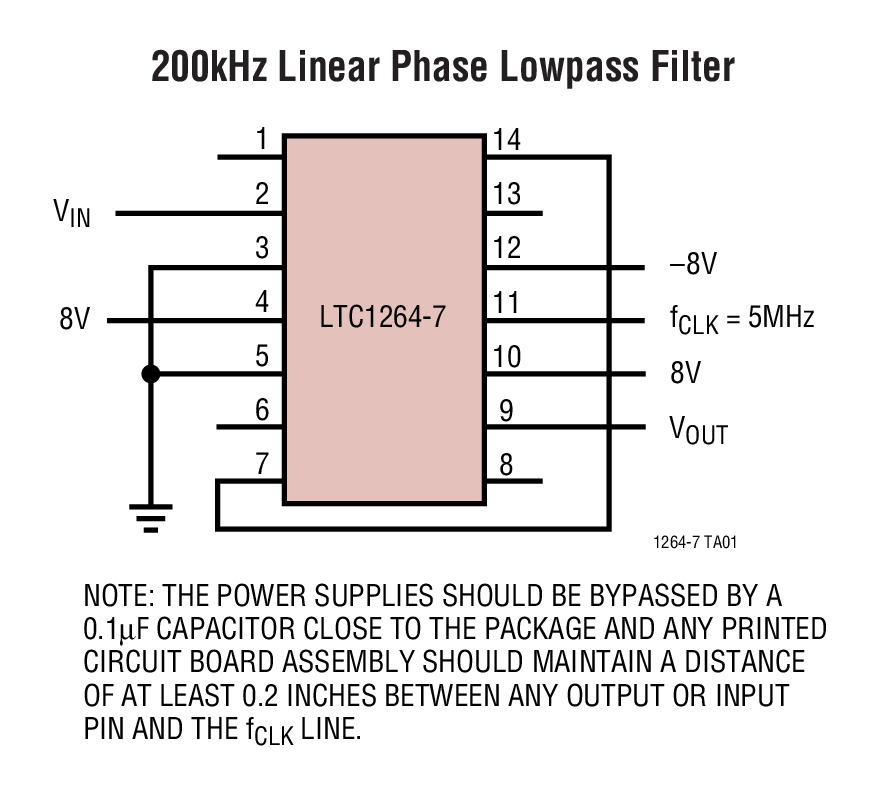

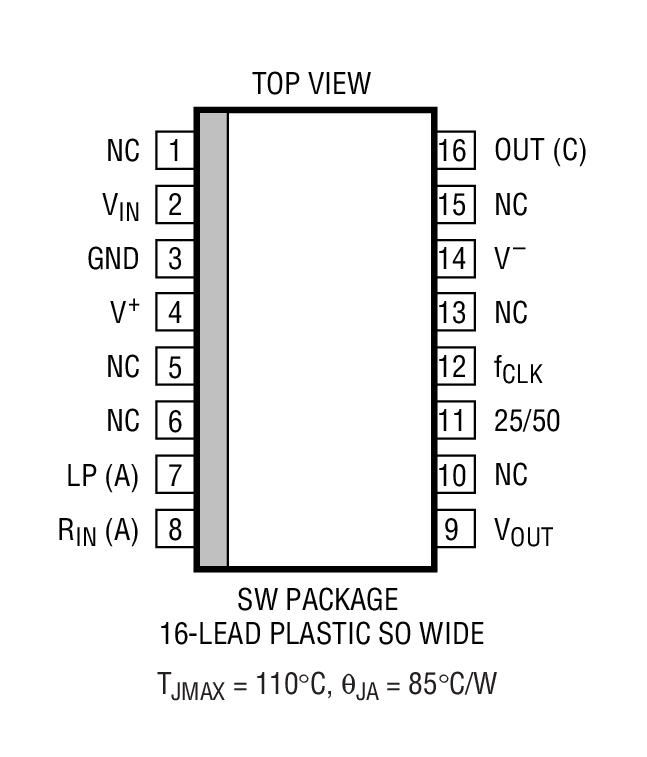

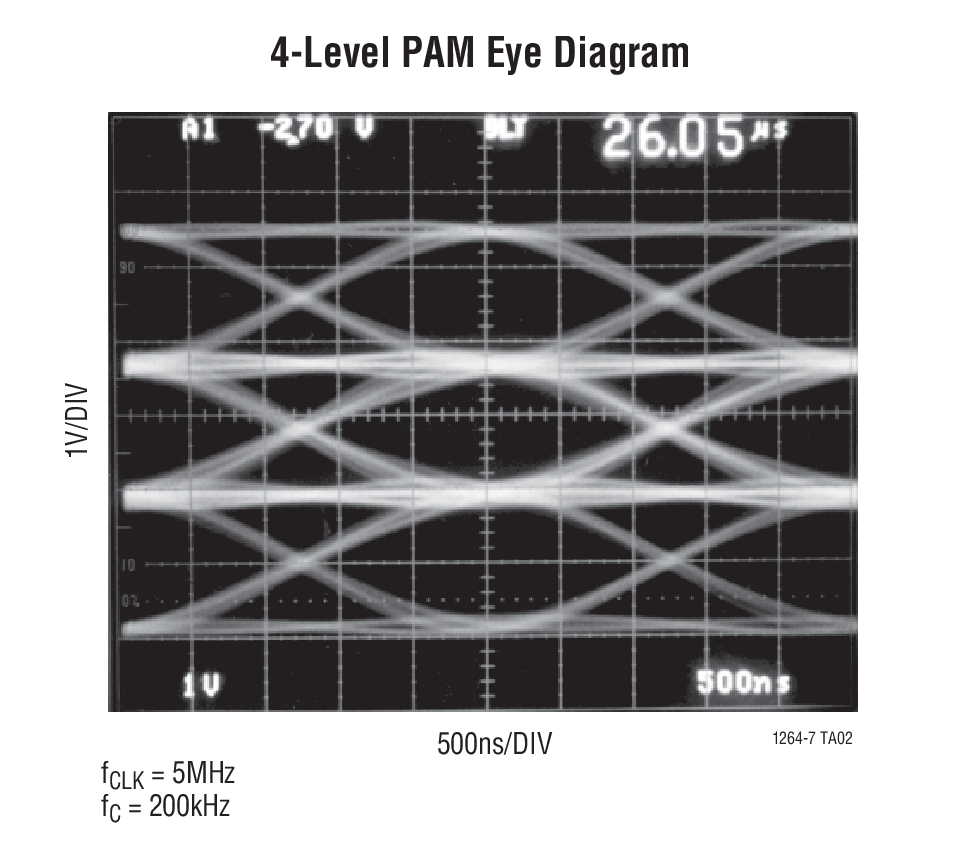

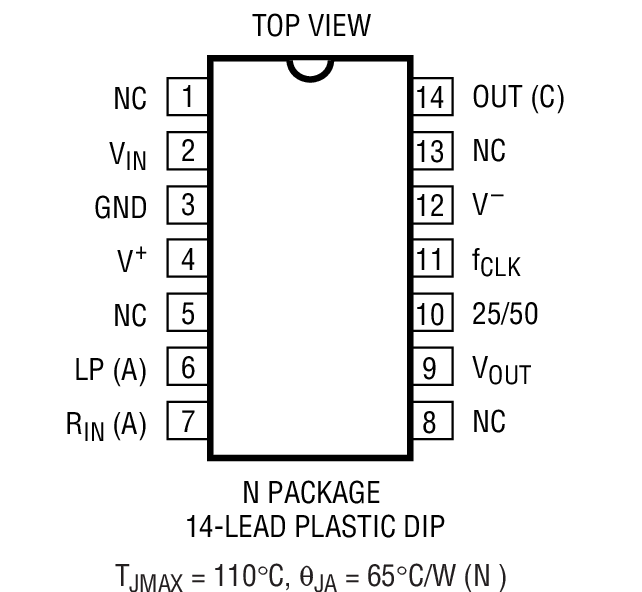

• 可提供塑料 14 引脚 DIP 和 16 引脚 SO 宽体封装

产品详情和应用

LTC^®1264-7 是一款时钟可调谐的单片式 8 阶低通滤波器，其具有线性通带相位和平坦的群延迟。该器件的幅度响应近似于一个最大平坦度通带，并表现出比同等 8 阶 Bessel 滤波器更加陡峭的频响滚降。例如，在两倍于截止频率的频率下，该滤波器获得 28dB 衰减 (相比之下，Bessel 滤波器的衰减则为 12dB)，而在三倍于截止频率的频率条件下，该滤波器可获得 55dB 的衰减 (Bessel 滤波器的衰减则为 30dB)。

LTC1264-7 的截止频率通过一个外部 TTL 或 CMOS 时钟进行调谐。LTC1264-7 的时钟-截止频率比可设定为 25:1 (引脚 10 连接至 V⁺) 或 50:1 (引脚 10 连接至 V^－)。当该滤波器工作在 25:1 的时钟-截止频率比时，地输入进行双采样以降低发生混叠的风险。

LTC1264-7 专门针对速度进行了优化。视工作条件的不同，可获得介于 200kHz 至 250kHz 之间的截止频率。(请参阅“通带与时钟频率的关系”曲线图。)

LTC1264-7 的引脚与 LTC1064-X 系列相兼容。

应用

• 数据通信滤波器
• 时间延迟网络
• 相位匹配滤波器
