特性

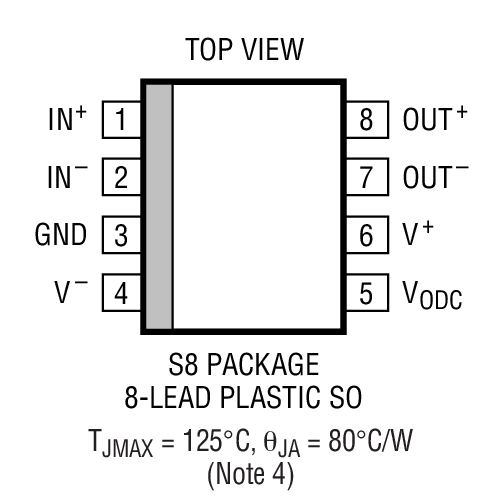

采用SO-8 封装的 7 阶、2.3MHz 低通滤波器
62µV_RMS 输入参考噪声

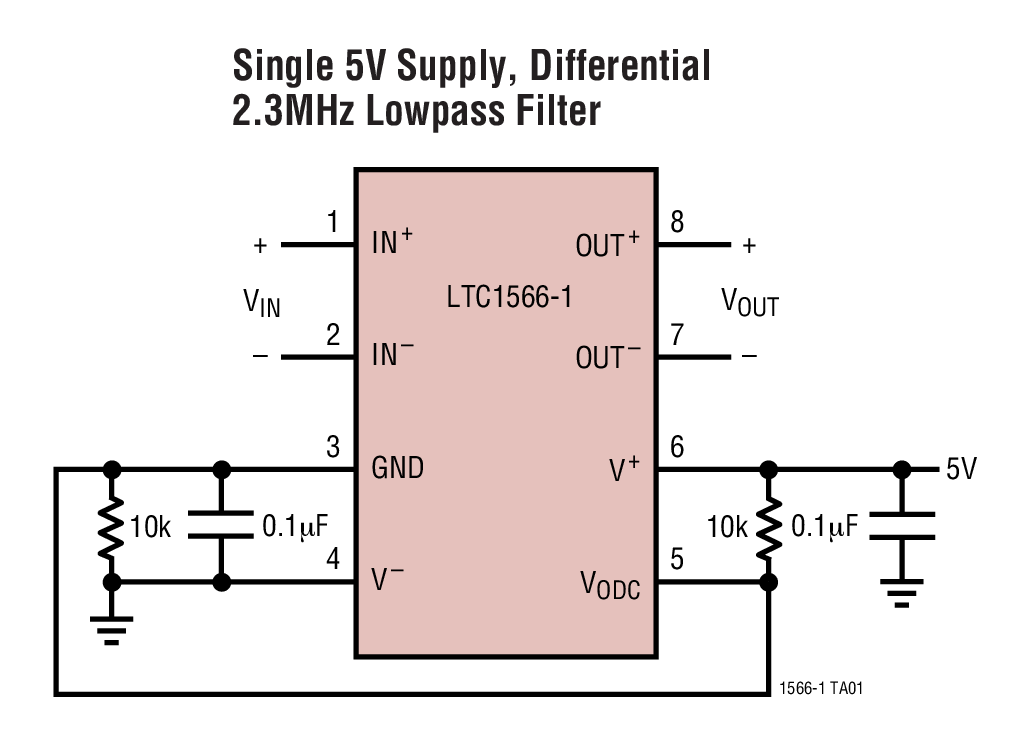

采用单 5V 或一个 ±5V 电源工作
差分输入和输出
低偏移 (3mV 典型值， 10mV_MAX)
可调的输出共模电压

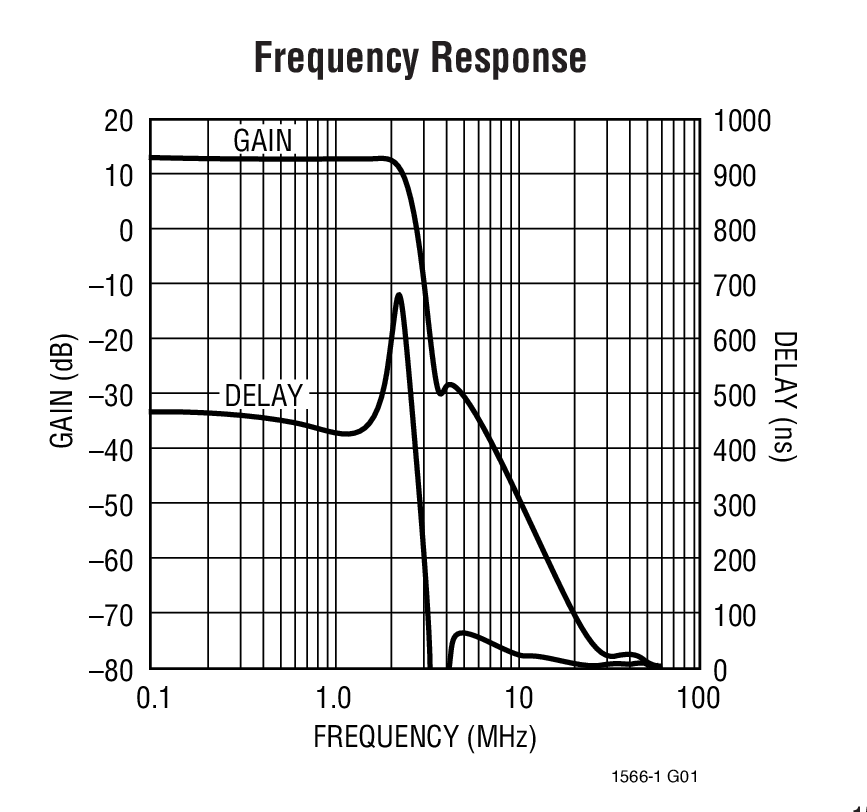

40dB 衰减 (在 1.5 x f_CUTOFF）
无需外部组件

      

产品详情和应用

LTC^®1566-1 是一款 7 阶连续时间低通滤波器，其具有 12dB 的通带增益。LTC1566-1 的选择性、线性和动态范围使之适合于数据通信或数据采集系统中的滤波处理。滤波器衰减为 40dB (在 1.5 x f_CUTOFF) 和至少 60dB (对于 10MHz 以上的频率)。

LTC1566-1 在 2MHz 带宽中具有一个 62μV_RMS 的输入参考噪声。在信号电平很小的接收机应用中，该滤波器具有 71dB 的无杂散动态范围。

凭借 5% 的截止频率准确度，LTC1566-1 可在那些需要匹配滤波器对的应用中使用，例如收发器 I 和 Q 通道。

差分输入和输出提供了一个用于无线系统的简单接口。高阻抗输入可容易地耦合至差分解调器或 D/A 转换器。输出 DC 共模电压和输出 DC 偏移电压是可调的，因此可优化信号通路以驱动一个 A/D 转换器或差分调制器。

其他截止频率或单端 I/O 可根据客户要求提供。请与凌力尔特 (现隶属 ADI) 联系。

应用

WCDMA 基站
通信滤波器
抗混叠滤波器
平滑滤波器或重构滤波器
匹配滤波器对
替代 LC 滤波器

    
