特性

• 所有的滤波器参数均在整个温度范围内得到保证
• 宽的中心频率范围 (0.1Hz 至 40kHz)
• 低噪声、宽动态范围
• 可实现有保证的运行性能 (对于 ±2.37V 和 ±5V 电源)
• 低功耗

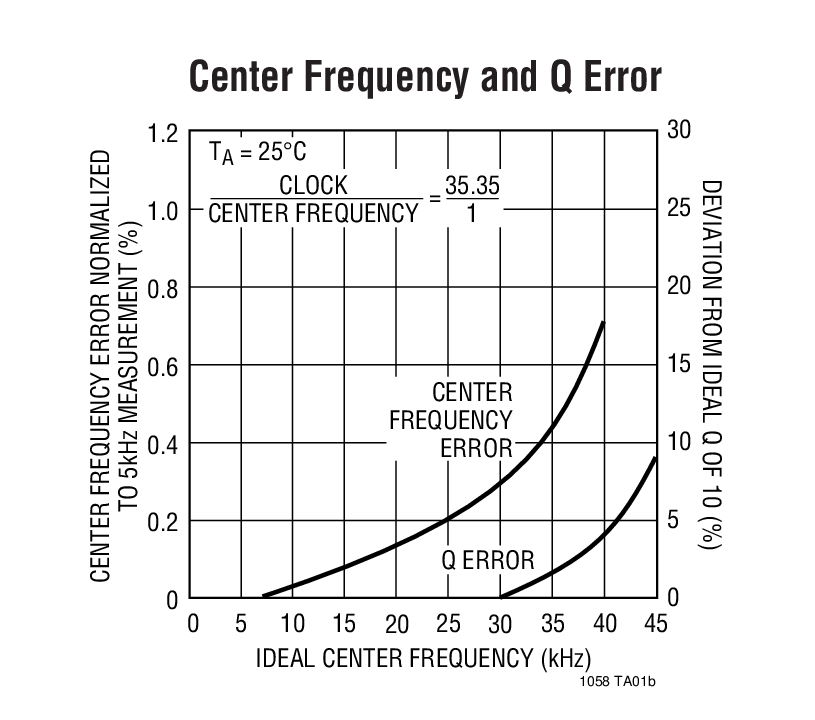

• 有保证的时钟至中心频率准确度：0.8%
• 有保证的低偏移电压 (在整个温度范围内)
• 非常低的中心频率和 Q 温度系数
• 时钟输入可兼容 T²L 或 CMOS
• 单独的高通 (或者陷波或全通)、带通、低通输出

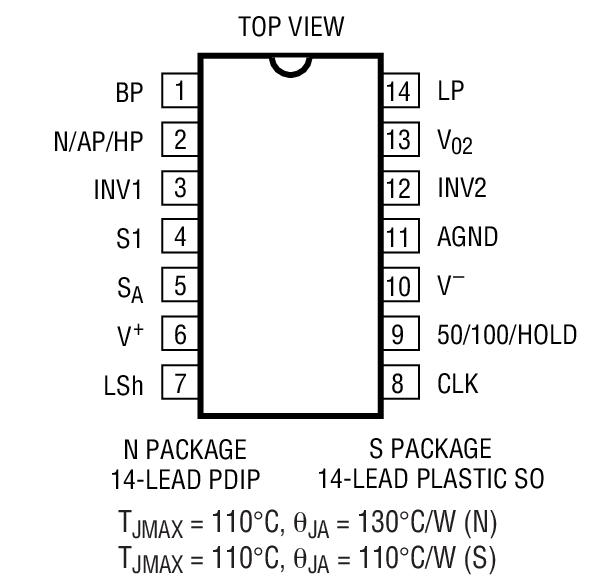

产品详情和应用

LTC^®1059 包含一个通用、高性能的有源滤波器单元式部件和一个独立的运放。滤波器单元式部件连同 2 至 5 个电阻器能够产生各种不同的二阶滤波器功能，这些功能可在其 3 个输出引脚上提供。这 3 个引脚中的 2 个始终提供低通和带通滤波功能，而第三个输出引脚则能够提供陷波或者高通或全通滤波功能。这些滤波器功能的中心频率可在 0.1Hz 至 40kHz 的范围内调谐，并且取决于一个外部时钟或一个外部时钟和电阻比。滤波器能处理高达 100kHz 的输入频率。对于增益调节或级联方法，独立的运放可用于获得额外的全通和陷波滤波功能。

高于 2 阶的滤波器功能可通过级联 LTC1059 和 LTC1060 双通道通用型滤波器或 LTC1061 三通道通用型滤波器获得。可以形成任何经典的滤波器配置 (比如：巴特沃斯 [Butterworth]、椭圆 [Cauer]、贝塞尔 [Bessel] 和切比雪夫 [Chebyshev])。

LTC1059 可采用单电源或 ±2.37V 至 ±8V 的双电源 (或 4.74V 至 16V 单电源) 供电运行。

LTC1059 采用凌力尔特的先进 LTCMOS^TM 硅栅工艺制造。

应用

• 正弦波振荡器

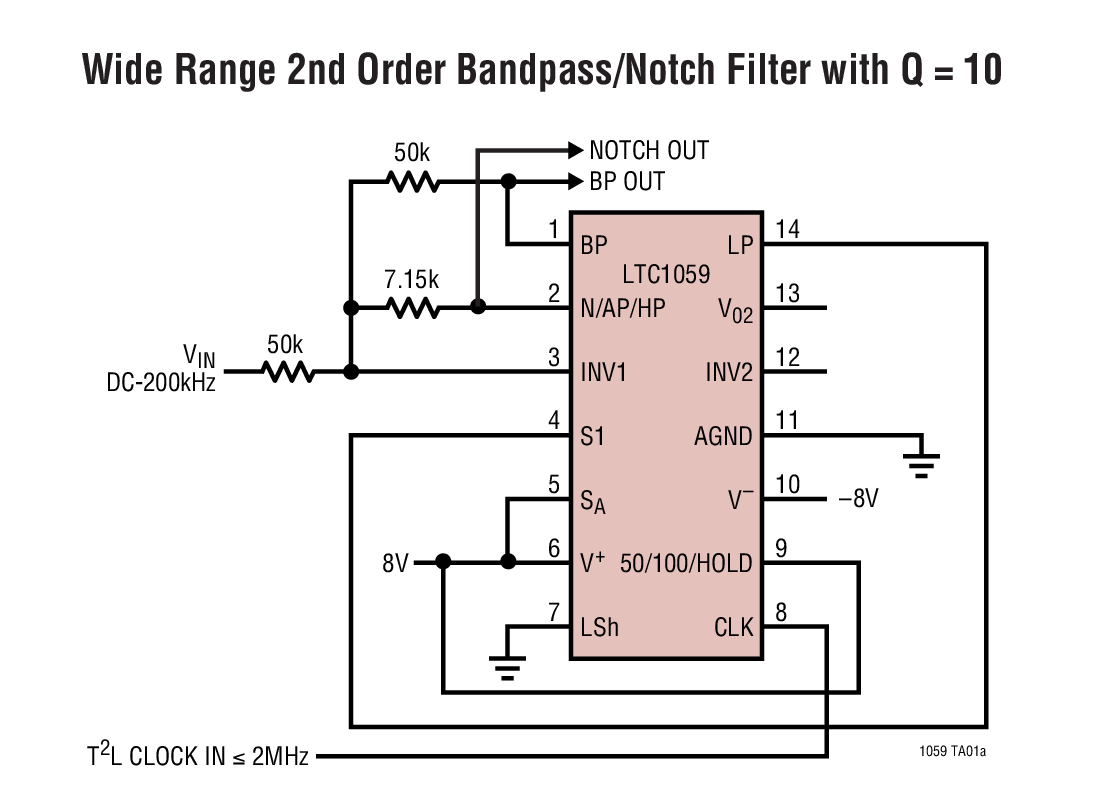

• 可扫频带通 / 陷波滤波器
• 全音频滤波器
• 跟踪滤波器
