特性

• 比 8 阶贝塞尔 (Bessel) 滤波器更加陡峭的频响滚降
• f_CUTOFF 高达 100kHz
• 采用 14 引脚封装的相位均衡滤波器
• 相位和群延迟响应经过全面的测试
• 瞬态响应显示 5% 的过冲并且无振铃
• 宽动态范围
• 在一个 50kHz 通带内具有 72dB 或更好的 THD 指标
• 无需外部组件

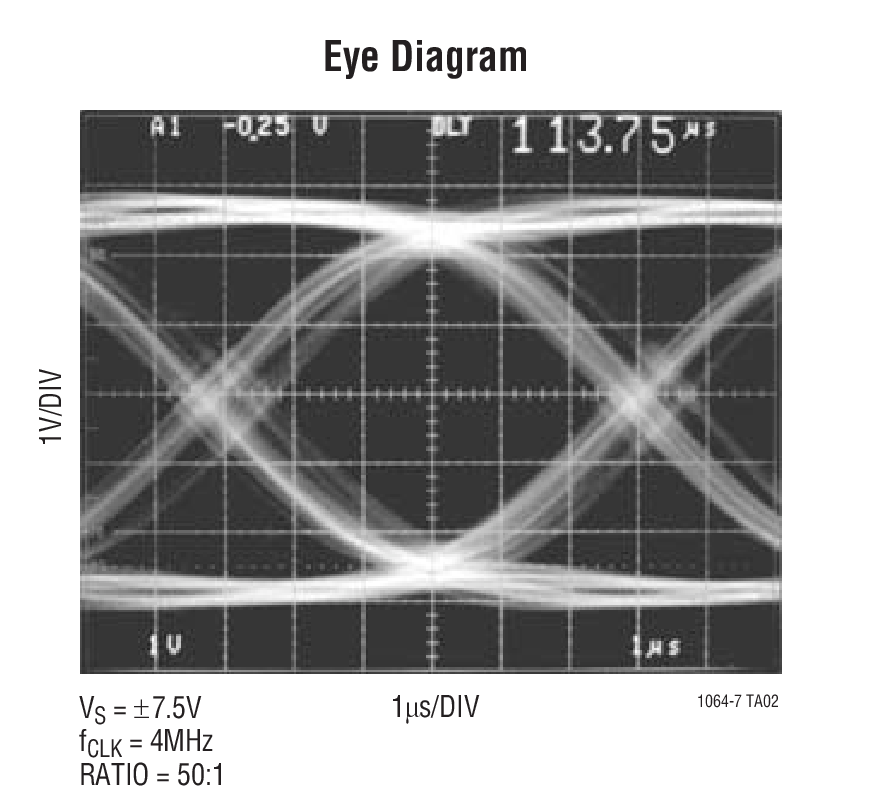

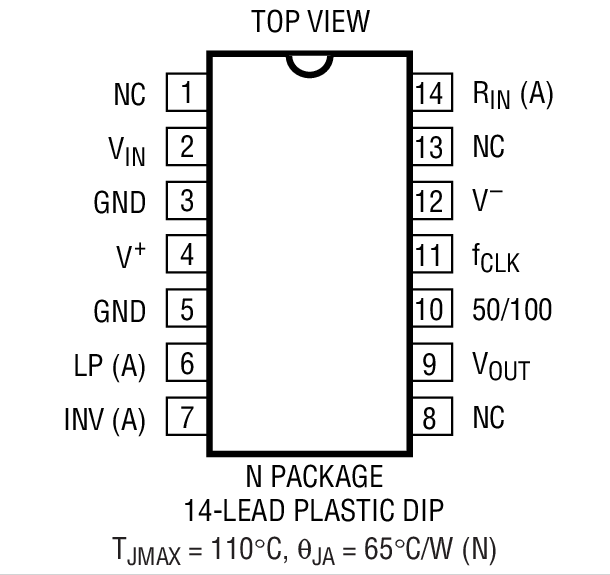

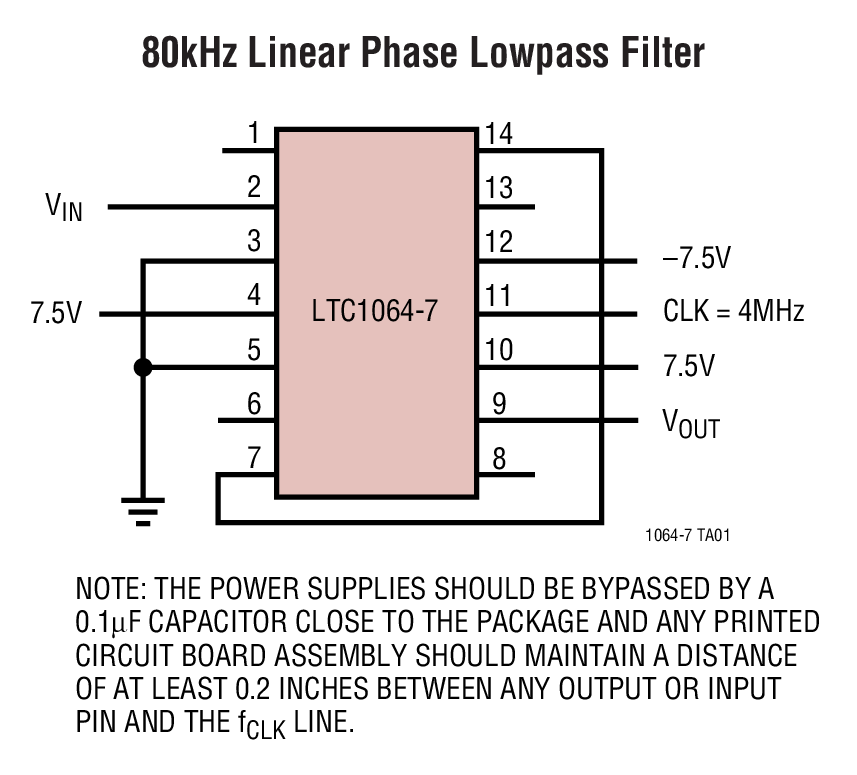

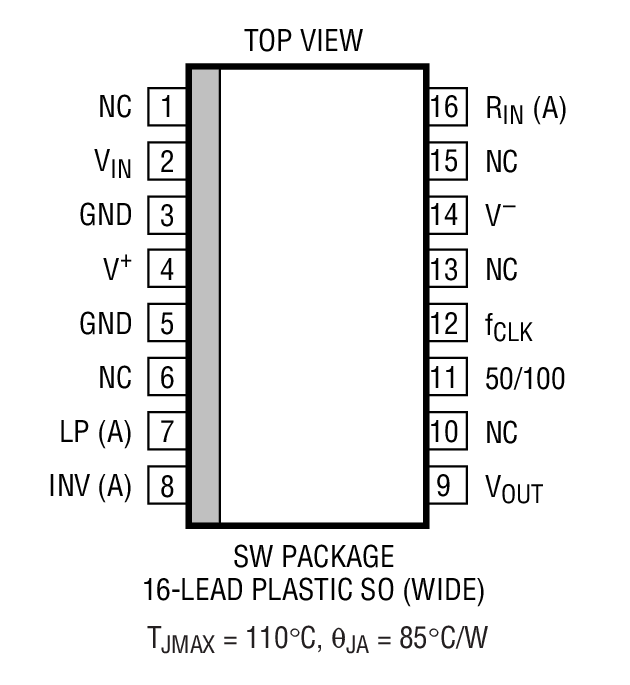

• 可提供 14 引脚 DIP 和 16 引脚 SO 宽体封装

产品详情和应用

LTC^®1064-7 是一款时钟可调谐的 8 阶、低通滤波器，其具有线性通带相位和平坦的群延迟。该器件的幅度响应近似于一个最大平坦度通带，而且它所呈现的频响滚降比同等的 8 阶贝塞尔 (Bessel) 滤波器更加陡峭。例如，在两倍于截止频率的频率下，该滤波器获得 34dB 衰减 (相比之下，Bessel 滤波器的衰减则为 12dB)，而在三倍于截止频率的频率条件下，该滤波器可获得 68dB 的衰减 (Bessel 滤波器的衰减则为 30dB)。LTC1064-7 的截止频率通过一个外部 TTL 或 CMOS 时钟进行调谐。

LTC1064-7 具有宽动态范围。当采用单 5V 电源时，S/N + THD 为 76dB。最佳的 92dB S/N 是采用 ±7.5V 电源获得的。

LTC1064-7 的时钟-截止频率比可设定为 50:1 (引脚 10 连接至 V⁺) 或 100:1 (引脚 10 连接至 V^─)。

当该滤波器工作在 50:1 的时钟-截止频率比时，对输入进行双采样以降低发生混叠的风险。

LTC1064-7 的引脚与 LTC1064-X 系列、LTC1164-7 和 LTC1264-7 相兼容。

应用

• 数据通信滤波器
• 时间延迟网络
• 相位匹配滤波器
