特性

• 4 个相同的二阶滤波器部分整合在一个 SSOP 封装中
• 二阶滤波器部分中心频率误差： ±0.3% (典型值) 和 ±0.8% (最大值)
• 每个二阶滤波器部分具有低噪声，Q ≤ 5：

  • LTC1068-200 50μV_RMS，LTC1068 50μV_RMS
  • LTC1068-50 75μV_RMS，LTC1068-25 90μV_RMS
• 低功率电源电流：4.5mA，单通道 5V，LTC1068-50
• 可采用 ±5V 电源、单 5V 电源或单 3.3V 电源运作



产品详情和应用

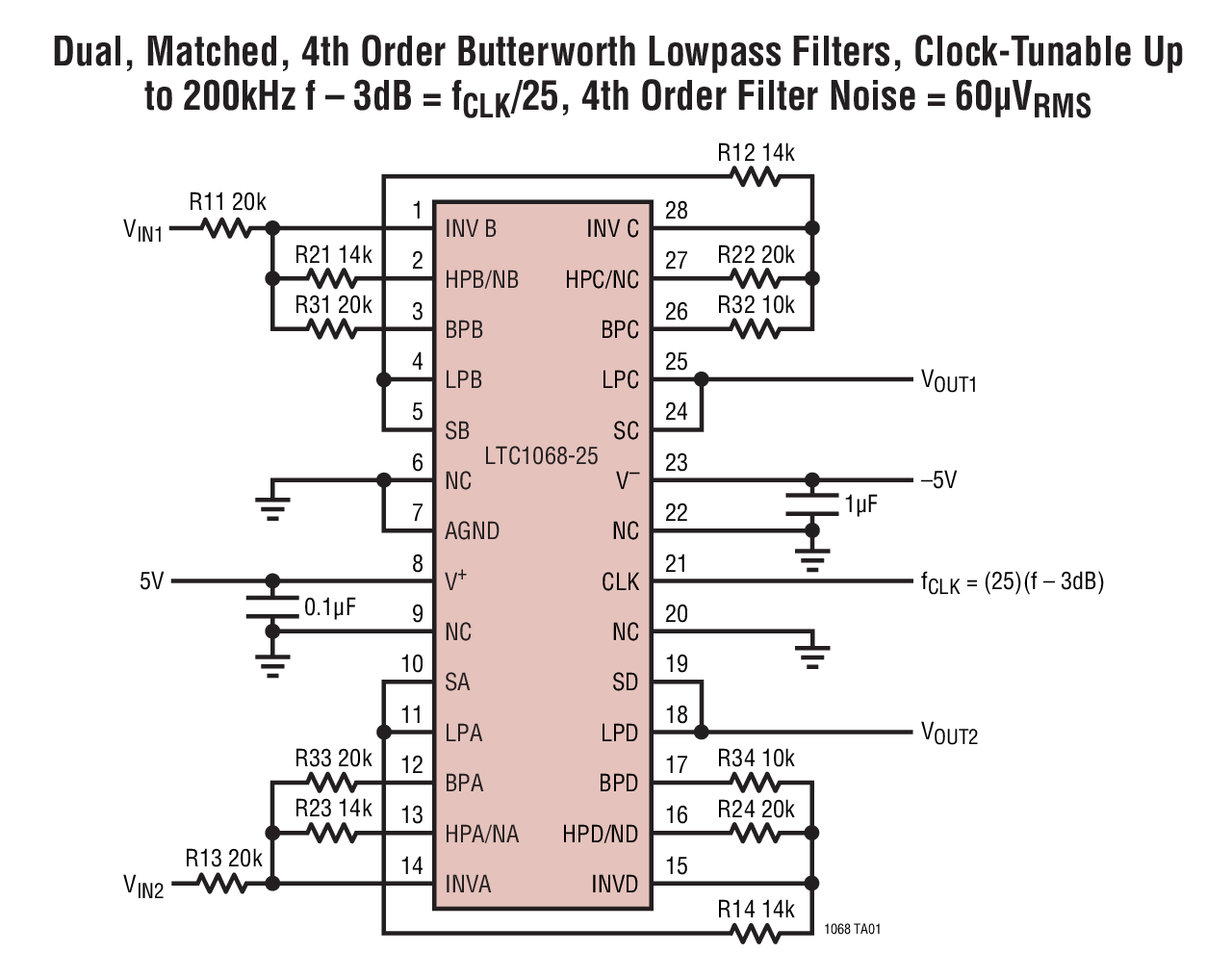

LTC^®1068 产品系列包括 4 个单片式时钟可调滤波器单元式部件。每款产品包含 4  个匹配的低噪声、高准确度二阶开关式电容滤波器部分。一个外部时钟负责调谐每个二阶滤波器部分的中心频率。LTC1068 系列产品的不同之处仅在于其时钟与中心频率之比。时钟-中心频率比被设定为 200:1 (LTC1068-200)、100:1 (LTC1068)、50:1 (LTC1068-50) 或 25:1 (LTC1068-25)。外部电阻器能够变更时钟-中心频率比。采用一个 LTC1068 系列产品可设计高性能、四通道二阶、双通道四阶或八阶滤波器。运用一款 LTC1068 产品来设计滤波器得到了面向 Windows 操作系统的 FilterCAD^™ 滤波器设计软件的全面支持。

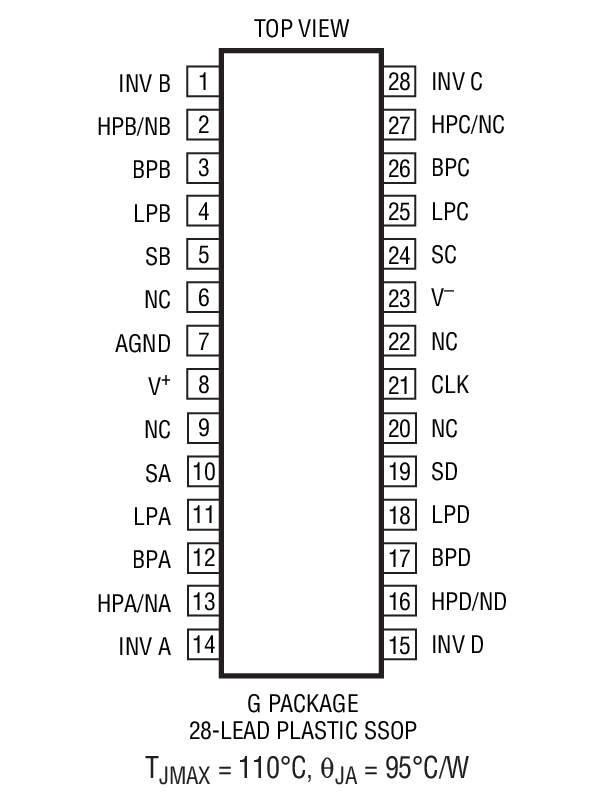

LTC1068 产品采用 28 引脚 SSOP 表面贴装型封装。并可为客户提供 LTC1068 系列产品的一种定制版本，即具有内部薄膜电阻器的 16 引脚 SO 封装器件。详情请咨询凌力尔特公司。

• 低通或高通滤波器：

  • LTC1068-200，0.5Hz 至 25kHz；
  • LTC1068，1Hz 至 50kHz；
  • LTC1068-50，2Hz 至 50kHz；
  • LTC1068-25，4Hz 至 200kHz
• 带通或频带抑制 (陷波) 滤波器：

  • LTC1068-200，0.5Hz 至 15kHz；
  • LTC1068，1Hz 至 30kHz；
  • LTC1068-50，2Hz 至 30kHz；
  • LTC1068-25，4Hz 至 140kHz
