特性

• 时钟可调谐的截止频率
• 1mV DC 偏移 (典型值)
• 80dB CMRR (典型值)
• 内部或外部时钟
• 50µV_RMS 时钟馈通
• 100:1 时钟-截止频率比
• 95µV_RMS 总宽带噪声
• 0.01% THD (在 2V_RMS 输出电平)
• 50kHz 最大截止频率
• 可级联以实现较快的频响滚降
• 采用 ±2.375V 至 ±8V 电源工作

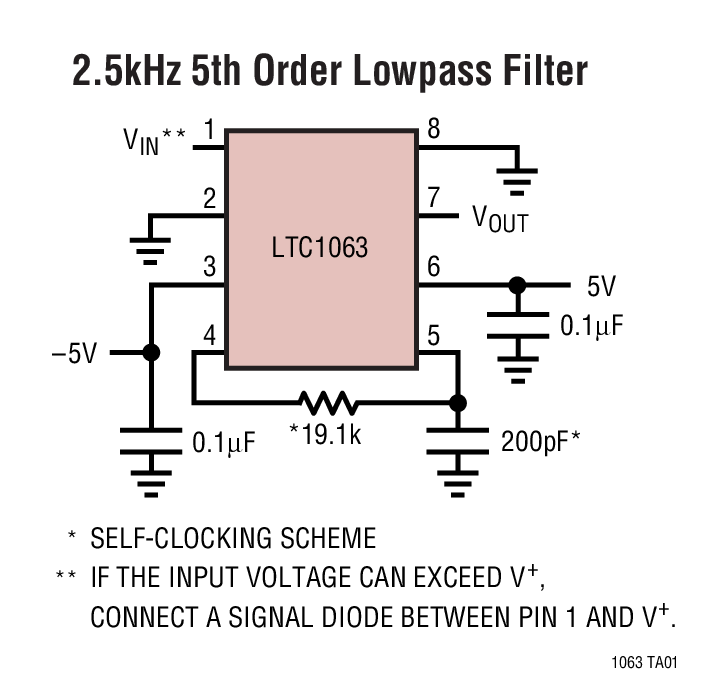

• 利用一个 RC 进行自动计时

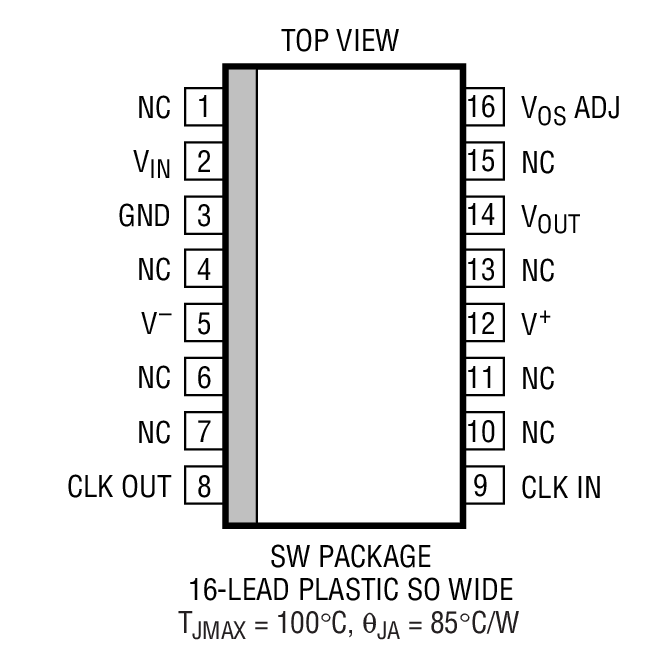

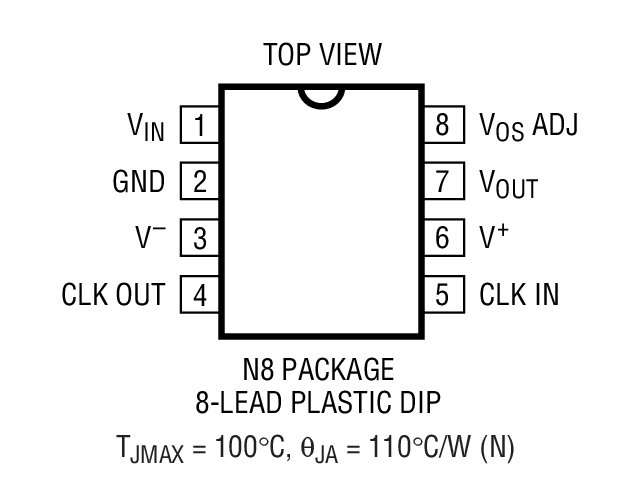

• 采用 8 引脚 DIP 封装和 16 引脚 SO 宽体封装

产品详情和应用

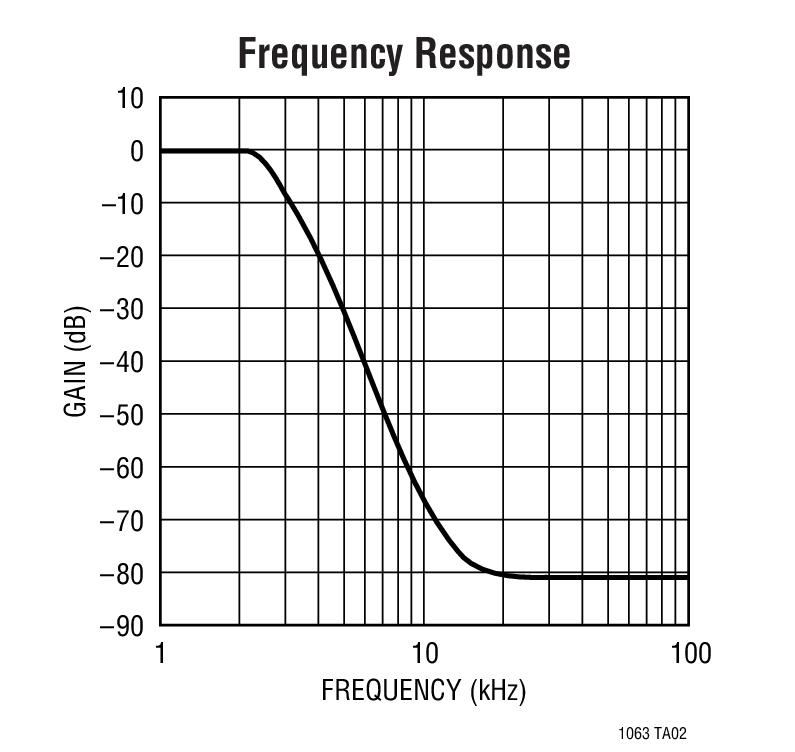

LTC^®1063 是一款提供时钟可调谐能力、低 DC 输出偏移和超过 12 位 DC 准确度的单片式滤波器。LTC1063 的频率响应非常近似于一个 5 阶巴特沃斯 (Butterworth) 多项式。通过运用适当的 PCB 布局方法，该器件的输出 DC 偏移通常为 1mV，并在很宽的时钟频率范围内保持恒定。在采用 ±5V 电源和 ±4V 输入电压范围时，这款器件的 CMRR 为 80dB。

滤波器截止频率由一个内部或外部时钟控制。时钟-截止频率比为 100:1。内置时钟与电源无关，并通过一个外部 RC 进行设置。与现有的单片式滤波器相比，LTC1063 的 50μV_RMS 时钟馈通有了大幅度的降低。

LTC1063 的宽带噪声为 95μV_RMS，而且它能够处理具有低失真的大 AC 输入信号。例如，当采用 ±7.5V 电源时，该滤波器可处理高达 4V_RMS (92dB S/N 比)，而标准 1kHz THD 低于 0.02%；在输入电平介于 1V_RMS 和 2.3V_RMS 之间的情况下获得了 80dB 动态范围 (S/N + THD)。

LTC1063 可提供 8 引脚 miniDIP 封装和 16 引脚 SO 宽体封装。如需线性相位响应，请参见 LTC1065 的数据手册。

应用

• 音频
• 应变仪放大器
• 抗混叠滤波器
• 低电平滤波
• 数字电压表
• 60Hz 低通滤波器
• 平滑滤波器
• 重构滤波器
