特性

• 采用单 3V 电源时的中心频率可高达 10MHz
• 易于使用 —— 采用单个电阻器阻值来设定低通截止频率(200kHz <= f_C <= 5MHz)，不对称的电阻器阻值可将截止频率扩展至高达 10MHz
• 极灵活 —— 采用不同的电阻器阻值可实现带或不带增益的低通转移函数 (巴特沃斯、切比雪夫或定制)
• SNR = 92dB (f_C = 2MHz，2V_P-P)
• THD = -84dB (f_C = 2MHz，1V_P-P)
• 内部电容器精度修整至 ±0.75%
• 单个四极点低通滤波器或一对匹配的双极点低通滤波器
• 可连接成一个带通滤波器
• 单端或差分输出
• 可采用单 3V (最小值为 2.7V) 至 ±5V 电源运作
• 轨至轨输入和输出电压

产品详情和应用

LT^®1568 是一个具有轨至轨输入和输出的易用型有源 RC 滤波器单元式部件。该 IC 的内部电容器和内部低噪声运算放大器的 GBW 乘积均经过适当的修整，以便能够实现一致和可重复的滤波器响应。利用单个电阻器阻值，LT1568 提供了一对匹配的双极点巴特沃斯 (Butterworth) 低通滤波器，该滤波器具有适合于 I/Q 信道的单位增益。 　　

通过采用阻值不对称的外部电阻器，这两个双极点滤波器节能够产生不同的频率响应或增益。此外，还可对该两级进行级联，以形成一个具可设置响应的四极点滤波器。LT1568能实现高达 10MHz 的截止频率，因而成为高速数据通信中抗混淆或通道滤波处理的理想选择。LT1568 还可被用作一个带通滤波器。

LT1568 具有非常低的噪声，可支持 90dB 以上的信噪比。它还能够提供单端至差分信号转换，以实现对高速 A/D 转换器的直接驱动。LT1568 具有一种停机模式，当采用一个 5V 电源时，该模式可将电源电流减小至 0.5mA 左右。 　　

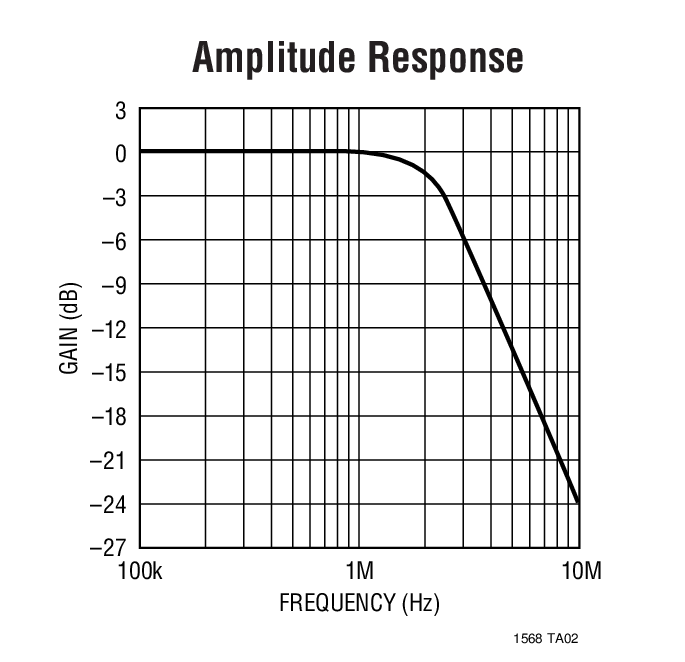

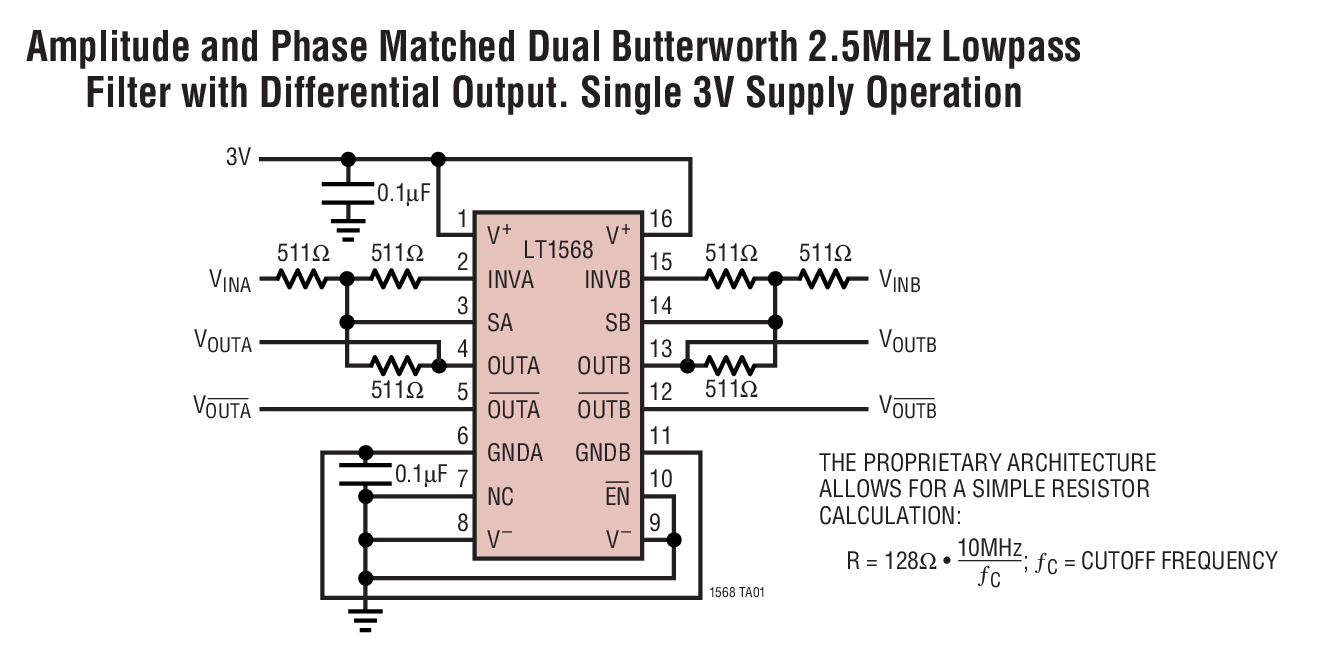

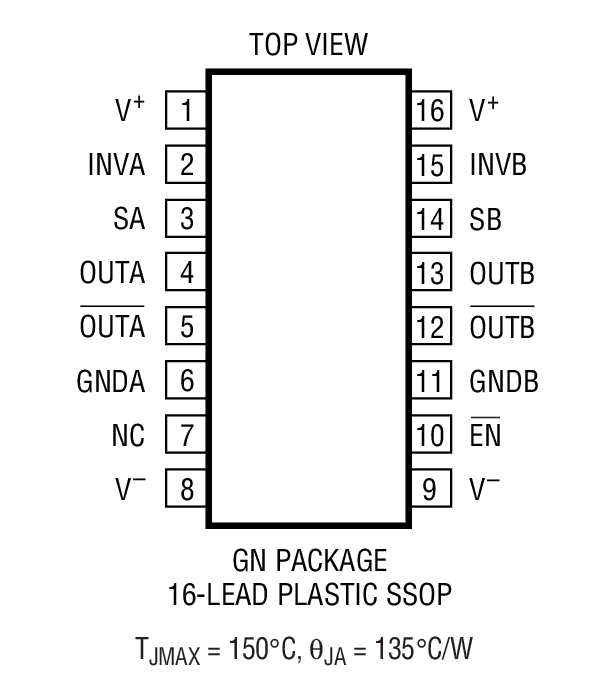

LT1568 采用窄式 16 引脚 SSOP 封装。

• 替代分立式的 RC 有源滤波器和 LC 滤波器模块
• 抗混淆/重建滤波器
• 双或 I 和 Q 通道 (两个匹配的二阶滤波器被集成在一个封装内)
• 单端至差分转换
• 视频信号处理
