特性

• 低功率
• 4 个滤波器集成在一个 0.3 英寸宽的封装中

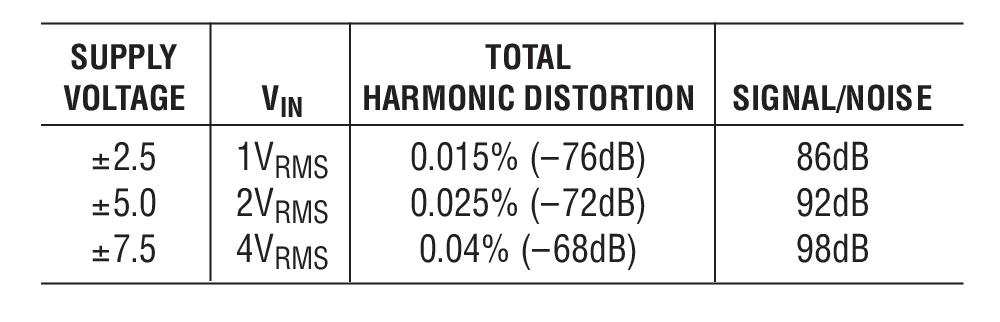

• 噪声是 LTC1059 / LTC1060 / LTC1061 器件的 1/2
• 宽输出摆幅
• 时钟-中心频率比为 50:1 和 100:1
• 采用 ±2.37V 至 ±8V 电源供电运行
• 具可用内部电阻器的定制版本
• 可同时提供 50:1 和 100:1 的时钟-中心频率比

产品详情和应用

LTC^®1164 包含 4 个低功率、低噪声二阶开关电容器滤波器单元式部件。每个单元式部件通常消耗 850μA 电源电流。低功耗的实现并未牺牲噪声和失真指标。每个滤波器单元式部件连同 3 至 5 个电阻器能够提供二阶滤波器功能，比如低通、高通、带通和陷波等。每个二阶滤波器节的中心频率可利用一个外部时钟、或一个外部时钟和电阻比来调谐。对于 Q < 5，中心频率范围从 0.1Hz 至 20kHz。通过级联所有 4 个二阶滤波器节可实现高达 8 阶的滤波器。可以形成任何经典的滤波器配置 (例如：巴特沃斯 [Butterworth]、椭圆 [Cauer]、贝塞尔 [Bessel] 和切比雪夫 [Chebyshev])。

用户可以获得 LTC1164 的一款包含内部薄膜电阻器的定制单片式版本。详情请咨询凌力尔特 (现隶属 ADI)。

LTC1164 采用凌力尔特 (现隶属 ADI) 的增强型 LTCMOS^TM 硅栅工艺制造。

应用

• 抗混叠滤波器
• 电信滤波器
• 频谱分析
• 环路滤波器
• 对于固定低通滤波器要求，使用 LTC1164-XX 系列
