特性

产品详情和应用

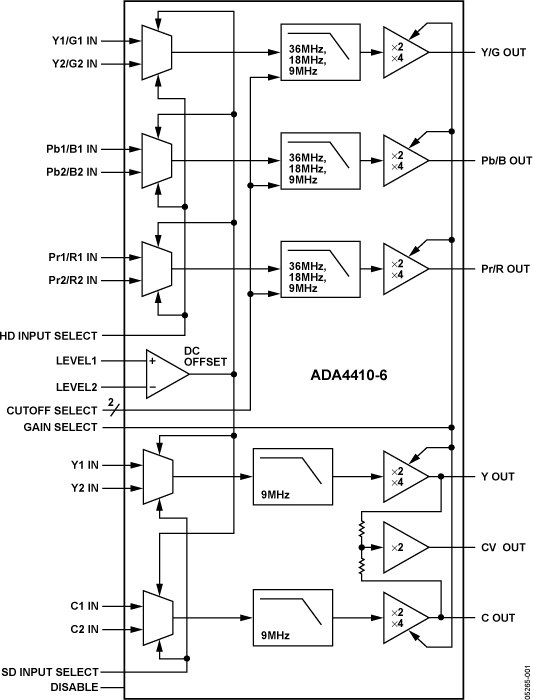

ADA4410-6是一款全面精心设计的集成式滤波解决方案，设计人员可以利用它灵活轻松地实现滤波，并驱动许多类型的视频信号，包括高清视频。在RGB/分量通道中，可以通过两个逻辑引脚选择六阶滤波器的截止频率，从而获得四种滤波器组合，适用于RGB、高清和标清视频。截止频率范围为9 MHz至36 MHz。

ADA4410-6还能对传统标准S视频和复合视频信号进行滤波。ADA4410-6具有0.11%差分增益和0.25°差分相位，堪称任何复合视频(CV)应用的理想之选。

ADA4410-6提供增益和输出失调电压调整功能。利用一个逻辑引脚，可以选择×2或×4的器件增益。将一个差分电压施加于独立的失调控制输入端，可以在±500 mV的折合到输入端范围内连续调整输出失调电压。

ADA4410-6的输入端均具有2:1多路复用器，可用于存在多个视频源的应用。

该器件可以采用+5 V单电源及±5 V双电源供电。单电源工作模式非常适合要求低功耗的应用。此外还具有禁用特性，当特定器件不用时，可将电源电流降低至15 μA（典型值），从而进一步降低功耗。

双电源供电最适合信号的趋负偏移必须摆动到地或以下的应用，同时保持出色的视频性能。输出缓冲器能够驱动两个直流或交流耦合的75 Ω双端接电缆。

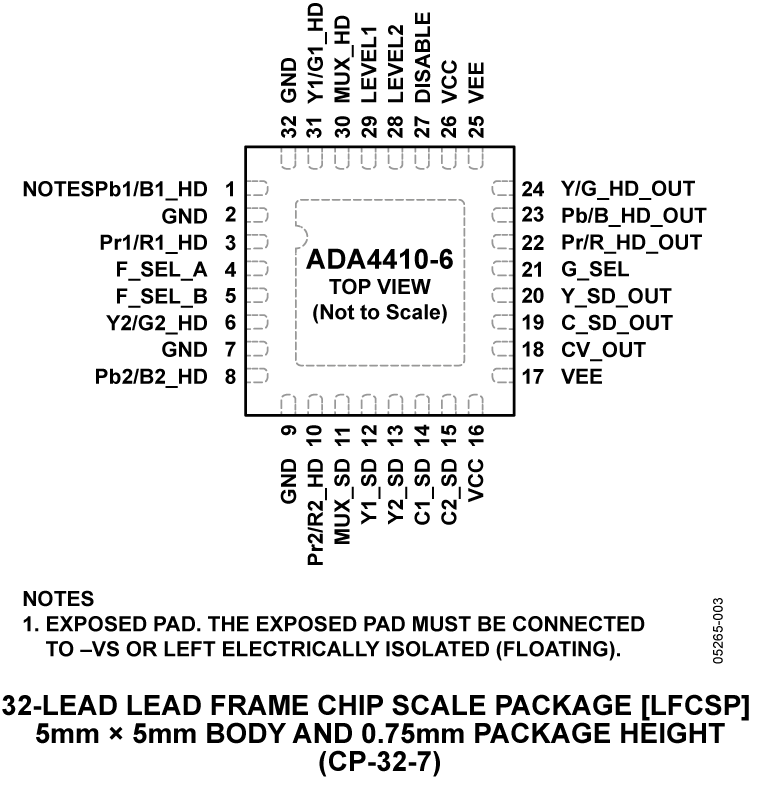

ADA4410-6采用32引脚LFCSP封装，工作温度范围为−40°C至+85°C扩展工业温度范围。

• 机顶盒
• DVD播放器/刻录机
• 高清电视
