ADI亚德诺 LTC1069-6 产品介绍

2026-03-09 0次

特性

采用 SO-8 封装的 8 阶椭圆滤波器

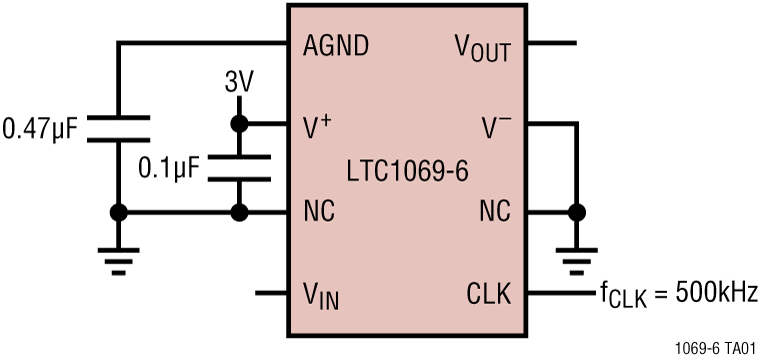

单 3V 工作电源：
- 电源电流：1mA (典型值)
- f_CUTOFF：14kHz (最大值)
- S/N 比：72dB
单 5V 工作电源：
- 电源电流：1.2mA (典型值)
- f_CUTOFF：20kHz (最大值)
- S/N 比：79dB

典型通带纹波：±0.1dB (在高达 0.9 f_CUTOFF 的条件下)
42dB 衰减 (在 1.3f_CUTOFF)
66dB 衰减 (在 2.0f_CUTOFF)
70dB 衰减 (在 2.1f_CUTOFF)
宽动态范围，75dB 或更高的 (S/N + THD)，在采用单 5V 工作电源条件下
宽带噪声：120μV_RMS
时钟与 f_CUTOFF 之比：50:1
内部采样比：100:1

产品详情和应用

LTC1069-6 是一款单片式、低功率、8 阶低通滤波器，专为单 3V 或单 5V 电源操作而优化。LTC1069-6 的典型电流消耗为 1mA (在单 3V 电源操作条件下) 和 1.2mA (在单 5V 电源操作条件下)。

LTC1069-6 的截止频率是时钟可调谐式的，并且等于时钟频率除以 50。在每个时钟周期中对输入信号进行两次采样，旨在降低发生混叠的风险。

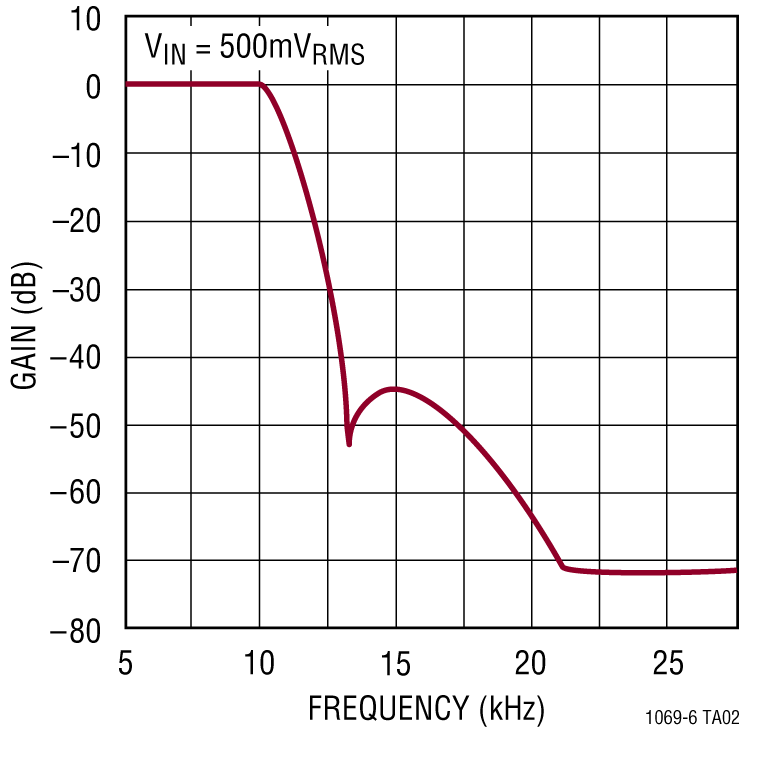

典型通带纹波为 ±0.1dB (在高达 0.9f_CUTOFF 的条件下)。f_CUTOFF 条件下的增益为 -0.7dB。LTC1069-6 的过渡频带具有渐近式衰减，在 1.3f_CUTOFF 和 2.1f_CUTOFF 的条件下分别达到了 42dB 和 70dB。最大阻带衰减为 72dB。

当采用单 5V 电源时，LTC1069-6 的截止频率可被时钟调谐至高达 20kHz；而当采用单 3V 电源时，其截止频率可以被时钟调谐至高达 14kHz。

LTC1069-6 的低功率特点并未以牺牲器件的动态范围为代价。当采用单 5V 电源和一个 0.4V_RMS 至 1.4V_RMS 的输入范围时，“信号”与“噪声 + THD”之比 ≥70dB。LTC1069-6 的宽带噪声为 125μV_RMS。

可以获得其他的滤波器响应和较高的速度。详情请与凌力尔特联系。

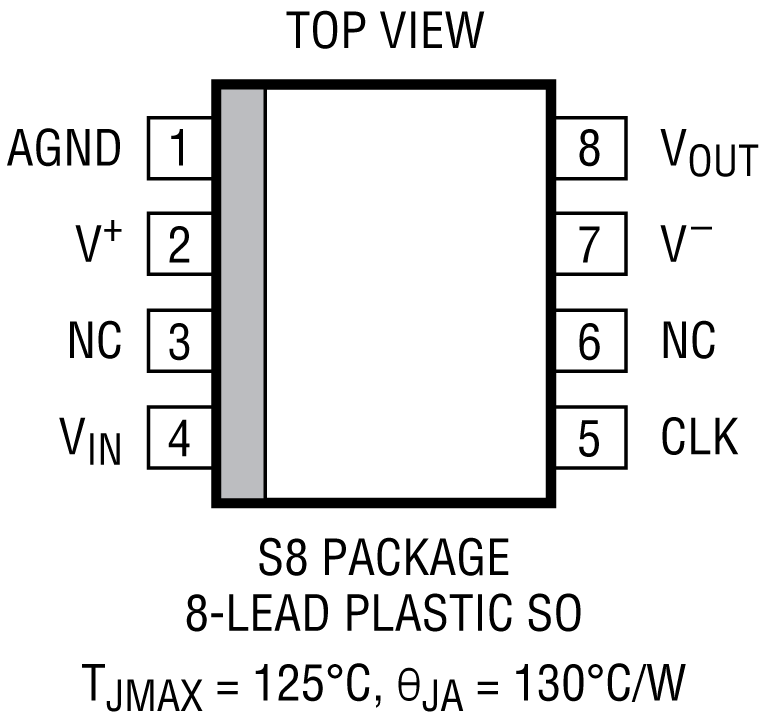

LTC1069-6 采用 8 引脚 SO 封装。

应用

手持式仪器
电信滤波器
抗混叠滤波器
平滑滤波器
音频
多媒体
