特性

• 引脚可选的巴特沃斯 (Butterworth) 或贝塞尔 (Bessel) 响应
• 4mA 电源电流 (采用 ±5V 电源)
• f_CUTOFF 高达 20kHz
• 100µV_RMS 宽带噪声
• THD < 0.02% (50:1, V_S = ±7.5V, V_IN = 2V_RMS)
• 采用单 5V 电源工作 (1V_RMS 输入范围)
• 60µV_RMS 时钟馈通 (单 5V 电源)
• 采用高达 ±8V 电源工作
• TTL/CMOS 兼容型时钟输入
• 无外部组件

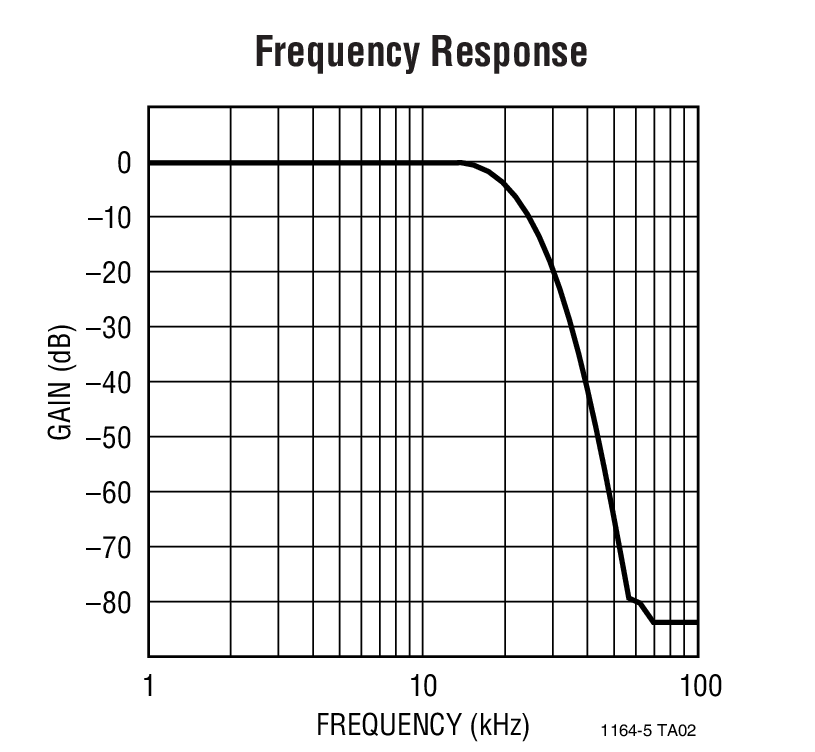

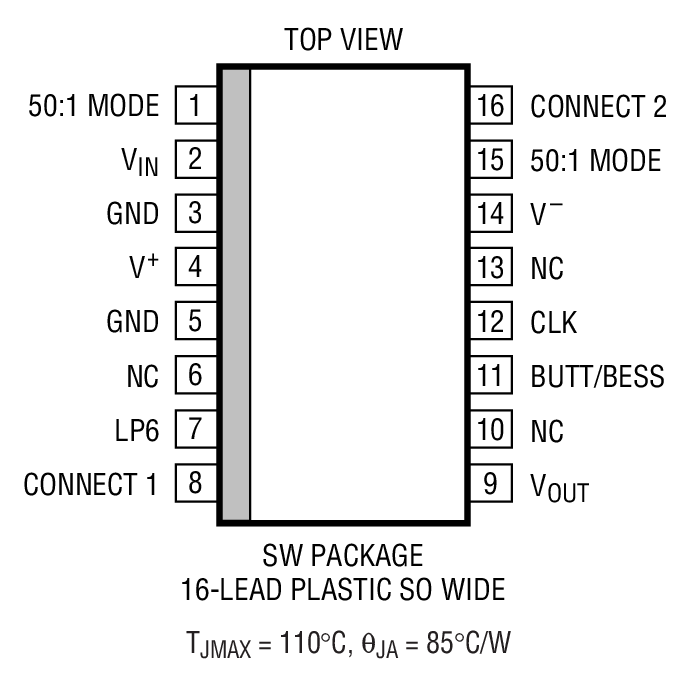

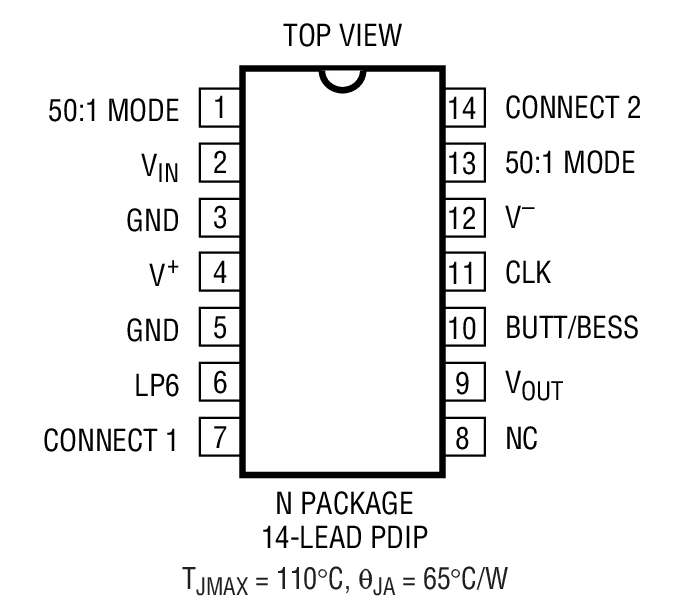

• 采用 14 引脚 DIP 封装和 16 引脚 SO 宽体封装

产品详情和应用

LTC^®1164-5 是一款单片式 8 阶滤波器；其近似于 Butterworth 或 Bessel 低通响应。LTC1164-5 具有时钟可调谐的截止频率和低功耗 (采用 ±5V 电源时消耗电流为 4.5mA，而采用单 5V 电源时消耗电流则为 2.5mA)。

低功率操作的实现并未牺牲噪声或失真性能。当采用 ±5V 电源和 10kHz 截止频率时，工作信噪比为 86dB，整个通带内的 THD 为 0.015%。在相同的条件下，采用单 5V 电源时获得 77dB 信噪比和失真，并将时钟馈通保持在低于噪声电平。最大信噪比为 92dB。

采用一个 100:1 (引脚 10 连接至 V^─) 或 50:1 双采样 (引脚 10 连接至 V⁺，引脚 1 短接至引脚 13) 时钟-截止频率比时，LTC1164-5 近似于一个 8 阶 Butterworth 响应。 双采样使得输入信号频率能够在出现任何混叠之前达到时钟频率。另外，利用一个 140:1 (引脚 10 连接至地) 时钟-截止频率比还可拟合 8 阶 Bessel 响应。当采用 ±7.5V 电源、±5V 电源和单 5V 电源时，LTC1164-5 的最大时钟频率分别为 1.5MHz、1MHz 和 1MHz。LTC1164-5 与 LTC1064-2 和 LTC1064-3 引脚兼容。

应用

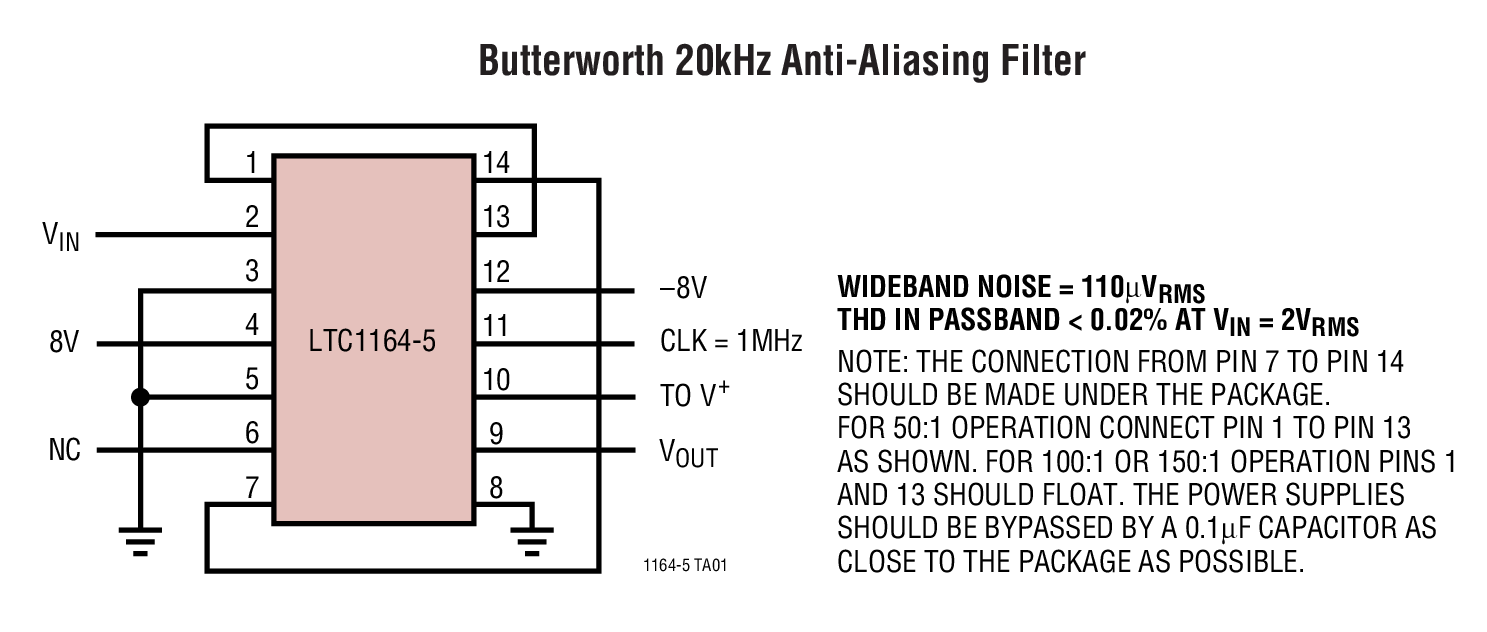

• 抗混叠滤波器
• 电池供电式仪器
• 电信滤波器
• 平滑滤波器
