特性

• 无 DC 误差的低通滤波器
• 低通带噪声
• 工作频率范围从 DC 至 20kHz
• 采用单 5V 电源或高达 ±8V 双电源工作
• 5 阶滤波器
• 最大平坦度响应
• 内部或外部时钟
• 可级联以实现较快的频响滚降
• 可提供缓冲器

产品详情和应用

LTC^®1062 是一款无 DC 误差的 5 阶全极点最大平坦度低通滤波器。其独特的架构将滤波器置于 DC 通路之外，因此消除了 DC 偏移和低频噪声问题。这使得 LTC1062 非常适用于那些把 DC 准确度作为重要因素的低通滤波器。

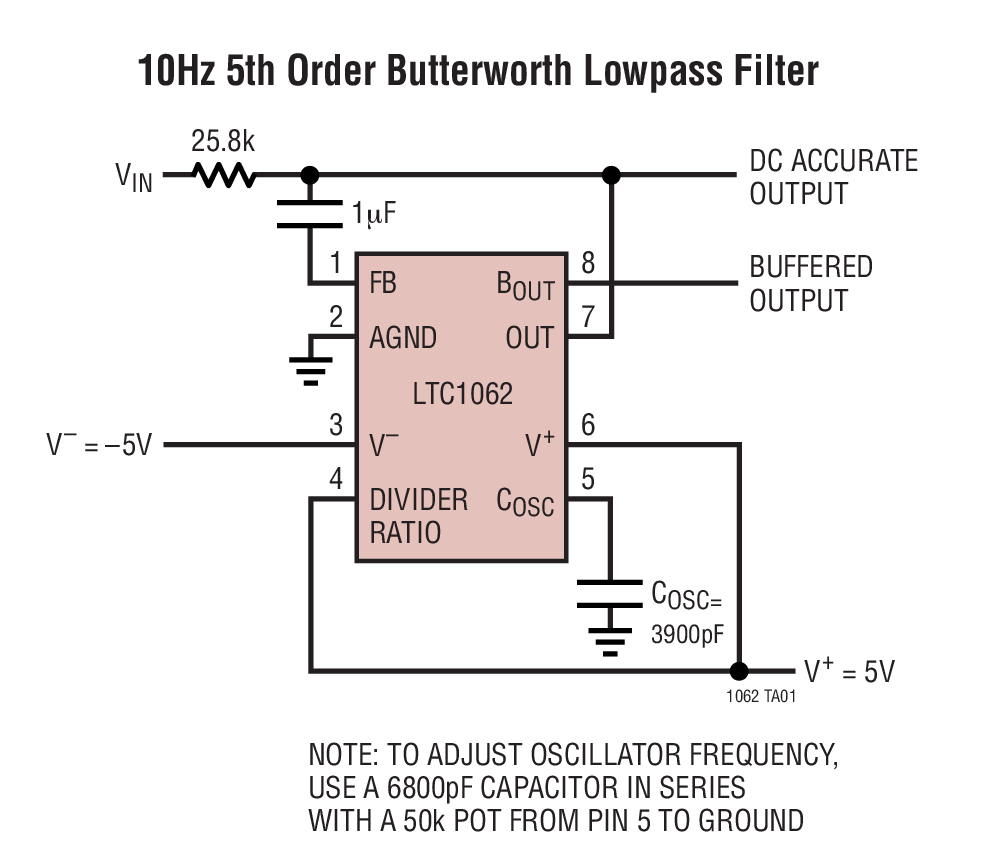

滤波器输入和输出在一个外部电阻器的两端同时获得。LTC1062 通过一个外部电容器耦合至信号。该 RC 与内部开关式电容器网络相互作用以在输出端上形成一个 5 阶滤波器频响滚降。

滤波器截止频率由一个可从外部驱动的时钟设定。时钟-截止频率比为 100:1，从而使得能够容易地去除时钟纹波。

可以级联两个 LTC1062 以形成一个 10 阶拟极大平坦度低通滤波器。该器件可采用单电源或 ±2.5V 至 ±9V 双电源供电运行。

LTC1062 采用凌力尔特 (现隶属 ADI) 先进的 LTCMOS^TM 硅栅工艺制造。

应用

• 60Hz 低通滤波器
• 抗混叠滤波器
• 低电平滤波
• 使 AC 信号从高 DC 电压滚降
• 数字电压表
• 衡器
• 应变仪
