特性

• 低噪声系数： 12 dB
• 高线性度： 输出IP3 +30 dBm
• 可编程带宽：
  3.5至50 MHz
• 出色的 3 dB
  带宽精度： ±2.5%
• 六阶巴特沃兹幅度和相位响应
• 自动滤波器校准
• 外部控制共模
  输出电平简化接口
• 读/写串行端口接口(SPI)
• 32引脚5x5 mm SMT封装： 25 mm²

产品详情和应用

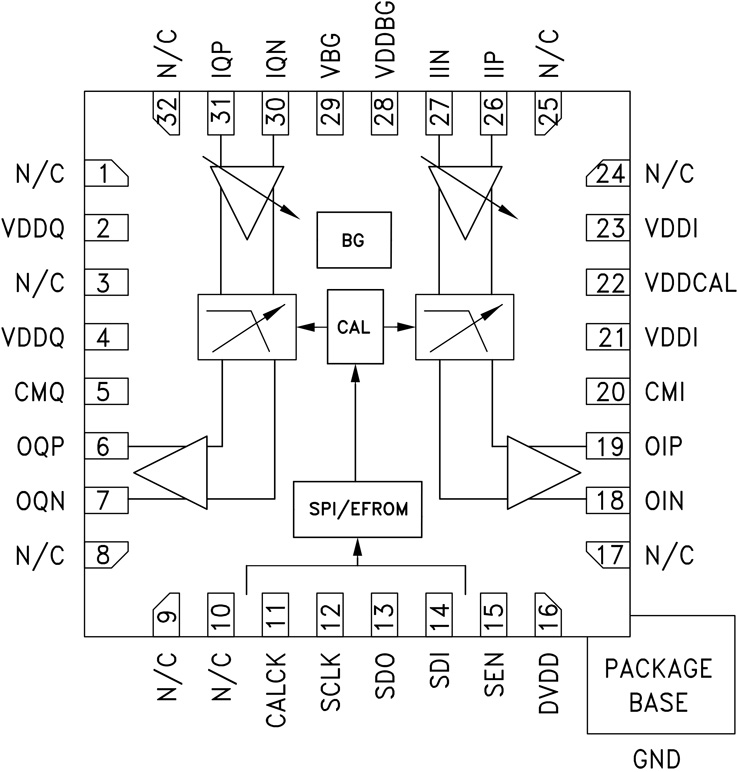

HMC900LP5E是一款6阶、可编程带宽、完全校准、双通道低通滤波器。 该器件具有0或10 dB输入增益设置并支持3.5至50 MHz范围的任意带宽。校准时，相对所需带宽的精度为±2.5%。 它包括滤波器旁路选项，带宽为100 MHz，同时可保持增益和共模设置。

HMC900LP5E采用紧凑型5x5mm SMT QFN封装，只需极少的外部元件，为更复杂的开关分立式滤波器架构提供了一种低成本替代解决方案。 HMC900LP5E的滤波器校准采用20至80 MHz参考时钟速率。 一次可编程(OTP)存储器具有无与伦比的灵活性，允许用户“一次性设置”增益、带宽等参数。

HMC900LP5E具有匹配的滤波器路径，提供出色的正交平衡，是I/Q通信应用的理想选择。 6阶巴特沃兹传递函数具有出色的阻带抑制性能，同时保持平坦的通带和最低群延迟变化。

应用

• ADC或DAC基带滤波
• 点对点、固定无线与蜂窝基站收发机
• 集成式直接变频接收机(DCR)
• 软件定义无线电应用
• 测试和测量设备
