推荐用于新设计
特性
- 宽输入电源范围（3V 至 28V）
- DG 类操作可实现业界出色的静态功耗
- 21mW（VPVDD = 20V、VVBAT = 3.8V 时）
- 25.3mW（VPVDD = 24V、VVBAT = 5.0V 时）
- 超低噪底
- 21.5μVRMS 输出噪声
- 117.8dB 动态范围
- 低失真
- -85dB THD+N（为 8Ω 负载提供3 W 功率时，f = 1kHz）
- -85dB THD+N（为 4Ω 负载提供 6W 功率时，f = 1kHz）
- -80dB THD+N（为 8Ω 负载提供 1W 功率时，f = 6kHz，FSW = 650kHz）
- 输出功率：
- 为 8Ω 负载提供 42W，VPVDD = 28V，THD+N = 1%
- 为 4Ω 负载提供 26W，VPVDD = 16V，THD+N = 1%
- 为 8Ω 负载提供 51W，VPVDD = 28V,，THD+N = 10%
- 为 4Ω 负载提供 100W 峰值输出功率，VPVDD = 28V
- 扬声器放大器效率：
- 83%（为 8Ω 负载提供 1W 功率时，VPVDD = 24V）
- 峰值效率：93%（8Ω 时，VPVDD = 24V）
- 81%（为 4Ω 负载提供 1W 功率时，VPVDD = 24V）
- 峰值效率：90%（4Ω 时，VPVDD = 24V）
- D 类 EMI 降低功能可实现无滤波器操作
- 扩频调制和开关边缘速率控制
- 集成扬声器电流和电压检测不需要外部元件
- 灵活的掉电保护引擎
- I2S/16 通道 TDM 和 I2C 数字接口
- 对 16 位、24 位和 32 位数据字的回放支持
- 回放和 IV 路径支持高达 192kHz 的采样速率
- 音频处理旁路路径
- 动态裕量跟踪 (DHT) 保持稳定的聆听体验
- 广泛的噪声抑制功能

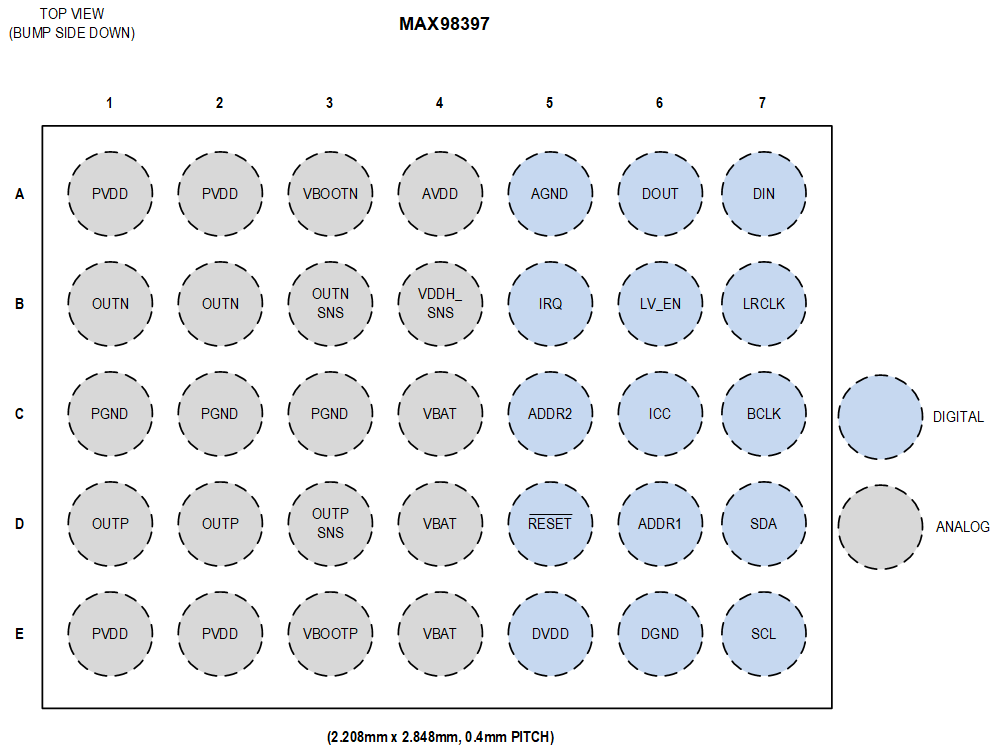

- 35 引脚 WLP（0.4mm 间距）
产品详情和应用

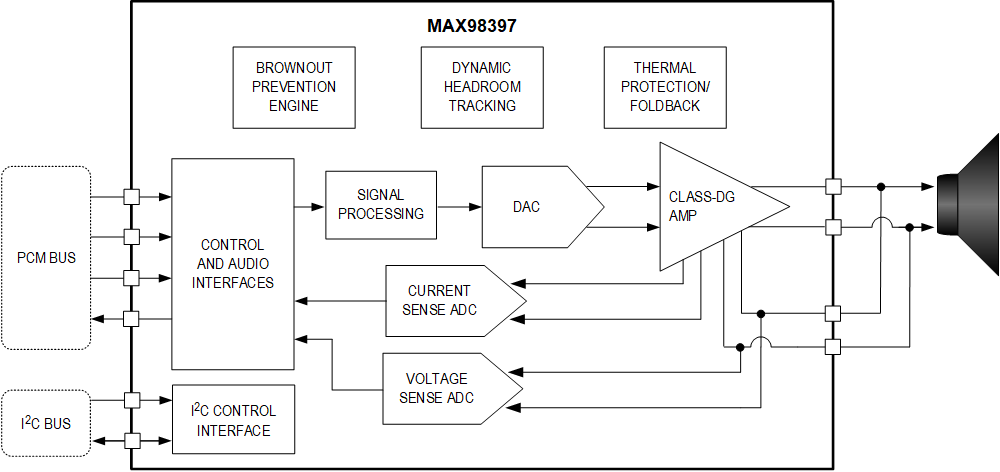

MAX98397 是一款高效率、单声道 DG 类扬声器放大器，具有业界出色的静态功耗，集成了扬声器电流和电压检测 (IVSENSE)、掉电保护引擎 (BPE) 和动态裕量跟踪 (DHT) 功能。该套件支持高达 192kHz 的采样速率、更高的通带（对于 fS > 50kHz），并为通过放大器的超声信号提供旁路路径，使其不会因音频处理而衰减，因此还有助于实现超声应用。通过高精度的输出电流监控 (ISENSE) 和电压监控 (VSENSE)，主机设备能够运行扬声器保护算法。扩频调制 (SSM) 和边缘速率控制可充分降低 EMI，并且无需像传统 D 类套件中一样进行输出滤波。
为了实现业界出色的静态功耗，DG 类架构采用了两个电源轨来为扬声器放大器供电：VBAT（3V 至 5.5V）和 PVDD（3V 至 28V）。DG 类放大器根据输入信号电平和/或电源裕量在两个电源轨之间切换。
对于电池供电的应用，BPE 旨在降低器件对系统总功耗的影响，从而帮助防止系统掉电。实现该目标的方式是当套件电源降至一组可编程 BPE 阈值以下时，对放大器输出进行衰减或限制。此外，当电源电压因突发瞬变和电池寿命减低而变化时，DHT 会自动优化 DG 类放大器可用的裕量，以保持稳定的失真性能和声音水平。
该套件提供 PCM 接口来输出音频数据，提供标准的 I2C 接口来控制数据通信。该 PCM 接口支持播放 I2S、左对齐和时分多路复用格式的音频数据。专门设置的时钟结构使其无需采用外部系统时钟 (MCLK) 便可进行 PCM 通信，从而减少了引脚数并简化了电路板布局。
启用热折返后，当温度超过用户指定的阈值时，该功能便会自动降低输出功率。如此，即使在高环境温度下，也能连续流畅地播放音乐。除了可靠的过流保护外，还提供传统的热保护。
该器件采用间距为 0.4mm 的 35 引脚晶圆级封装 (WLP)。该套件的工作温度范围为 −40°C 至 +85°C 扩展温度范围。
应用
- 移动扬声器和智能扬声器
- 平板电脑、笔记本电脑和台式电脑
- 条形音箱
- 智能物联网
