特性

• 10W输出(8Ω，PV_DD = 14V, THD+N = 10%)
• 扩谱调制
• 采用铁氧体磁珠滤波器，符合EN55022B EMC规范
• 放大器工作于4.5V至14V电源
• 内置64级音量控制(通过I²C总线或模拟控制实现)
• 低至0.08%的THD+N (R_L = 8Ω, P_OUT = 6W)
• 高达77dB的PSRR
• 提供两个t_ON定时器
  • MAX9768—220ms
  • MAX9768B—15ms
• 低功耗关断模式(0.5µA)
• 短路和热过载保护

产品详情和应用

MAX9768单声道、10W、D类扬声器放大器提供高品质、高效音频驱动，内置音量控制功能。

MAX9768具有64级双模(模拟或数字可编程)音量控制和静音功能。该音频放大器工作于4.5V至14V单电源，采用14V电源供电时，可向8Ω扬声器提供高达10W的输出功率。

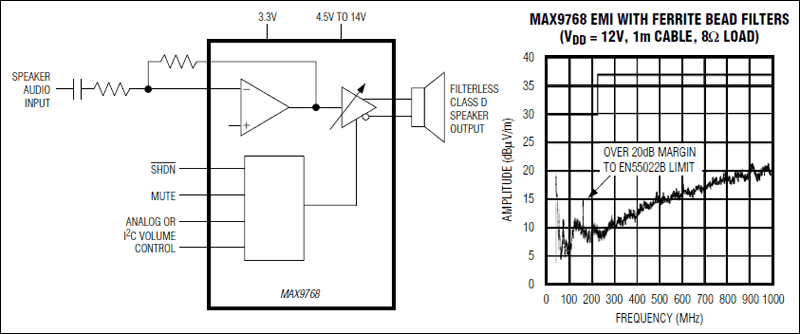

可选的扩谱调制模式降低了EMI辐射，使得该器件在采用铁氧体磁珠滤波器和长达1m的电缆进行测试时能够很容易地通过EMC测试。MAX9768可与外部时钟同步，允许多个D类放大器同步工作。

MAX9768具有高达77dB的PSRR、低至0.08%的THD+N和高达97dB的SNR。可靠的短路和热过载保护防止故障状态下器件损坏。MAX9768采用24引脚薄型QFN-EP (4mm x 4mm x 0.8mm)封装，工作于-40°C至+85°C扩展级温度范围。

应用

• 平板显示器
• GPS导航系统
• 多媒体监视器
• 笔记本电脑
• 安全/个人移动无线装置
