特性

• 8 阶引脚可选的椭圆或贝塞尔 (Bessel) 滤波器
• 4mA 电源电流 (采用 ±5V 电源)

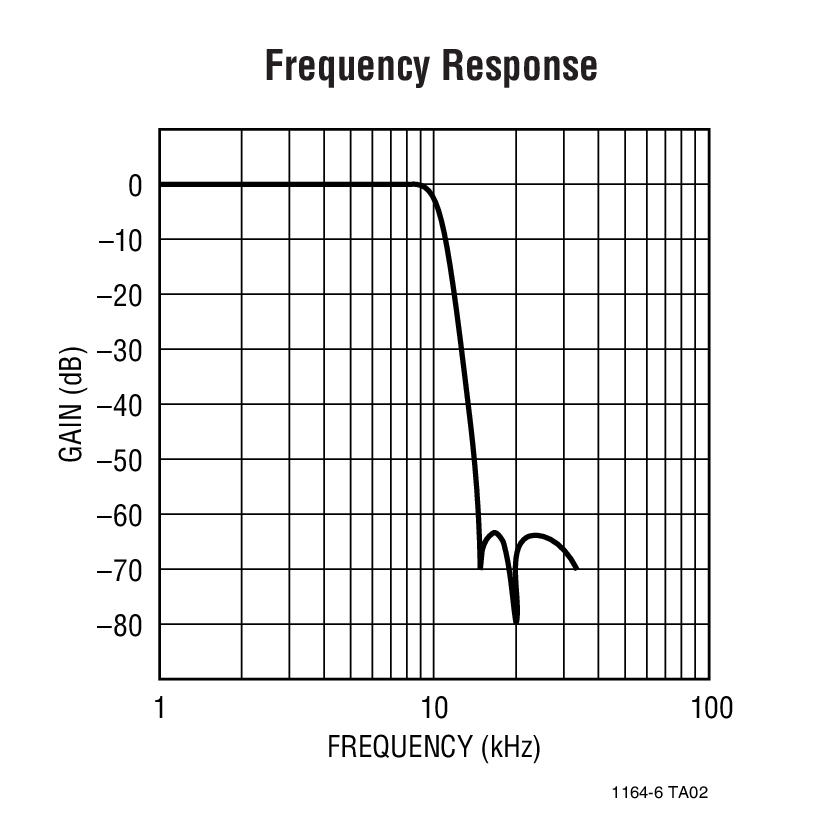

• 64dB 衰减 (在 1.44 f_CUTOFF ) (椭圆响应)
• f_CUTOFF 高达 30kHz (50:1 f_CLK - f_CUTOFF 比)
• 110µV_RMS 宽带噪声 (采用 ±5V 电源)
• 采用单 5V 电源工作 (具有 1V_RMS 输入范围)
• 采用高达 ±8V 电源工作
• TTL/CMOS 兼容型时钟输入
• 无外部组件

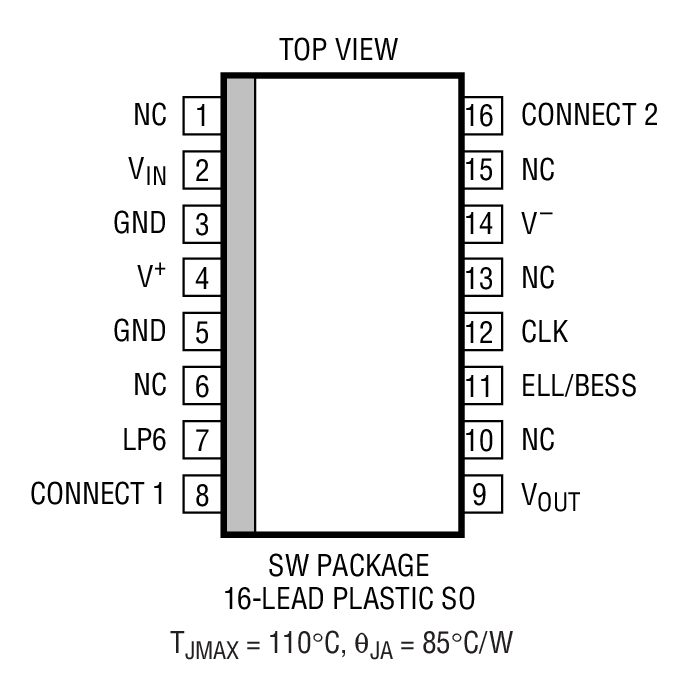

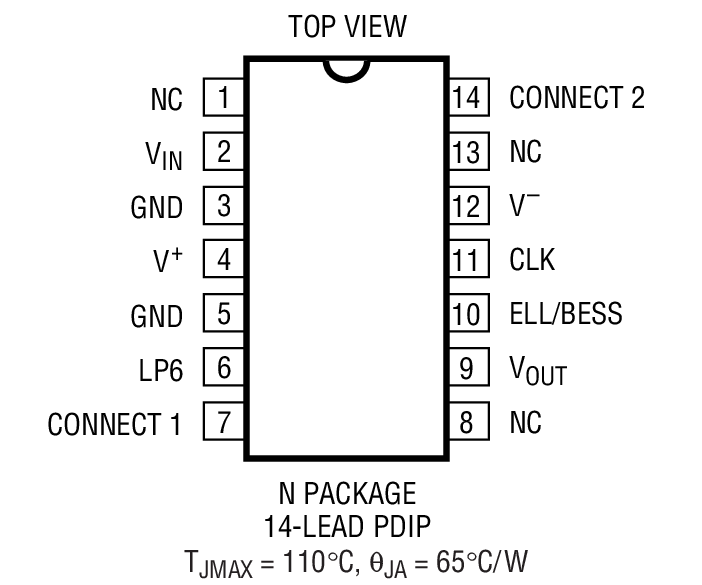

• 可提供 14 引脚 DIP 封装和 16 引脚 SO 宽体封装

产品详情和应用

LTC^®1164-6 是一款单片式 8 阶椭圆低通滤波器，其具有时钟可调谐的截止频率和低电源电流。低功率操作的实现并未牺牲噪声或失真性能。依靠 ±5V 电源供电时，LTC1164-6 仅耗用 4mA 电源电流，并保持宽带噪声低于 110μV_RMS。当采用单 5V 电源时，LTC1164-6 能够提供高达 10kHz 截止频率和 80dB 信噪比，而仅消耗 2.5mA 电流。

LTC1164-6 提供椭圆低通滚降，具有 64dB 的阻带衰减 (在 1.44 f_CUTOFF) 和 100:1 的 f_CLK-f_CUTOFF 比 (引脚 10 连接至 V^─)。当 f_CLK-f_CUTOFF 比为 100:1 时，f_CUTOFF 可通过时钟调谐至高达 10kHz。当 f_CLK-f_CUTOFF 比为 50:1 时 (引脚 10 连接至 V⁺)，LTC1164-6 提供一个具高达 20kHz f_CUTOFF 频率的椭圆低通滤波器。当引脚 10 连接至地时，LTC1164-6 近似于 8 阶线性相位响应，具有 65dB 衰减 (在 4.5 f_─3dB) 和 160:1 的 f_CLK/f_─3dB 比。LTC1164-6 与 LTC1064-1 引脚兼容。

应用

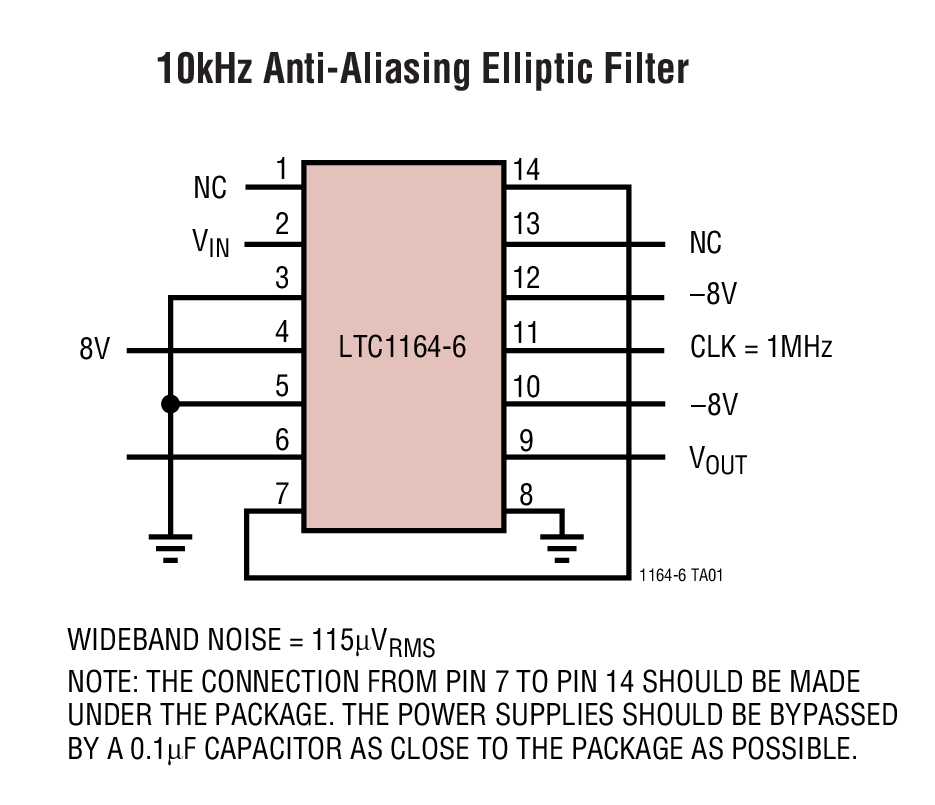

• 抗混叠滤波器
• 电池供电式仪器
• 电信滤波器
