特性

• 4V至5.5V单电源供电
• 2MHz电荷泵可避免AM无线电干扰
• 以地为参考的输出，省去庞大的隔直电容
• 输出对地短路或对电池(V_BAT可达+45V)短路保护，抛负载保护
• 短路诊断输出
• 可调增益(MAX13331)或固定的-1.5V/V增益(MAX13330)
• 能够以1%的THD+N为每路32Ω负载提供135mW的功率
• 低至0.01%的THD+N
• 集成咔嗒/噼噗声抑制
• 较高的PSRR省去了LDO
• 输出电容不会导致低频响应失真
• 输出引脚具有±15kV的人体模式ESD保护

产品详情和应用

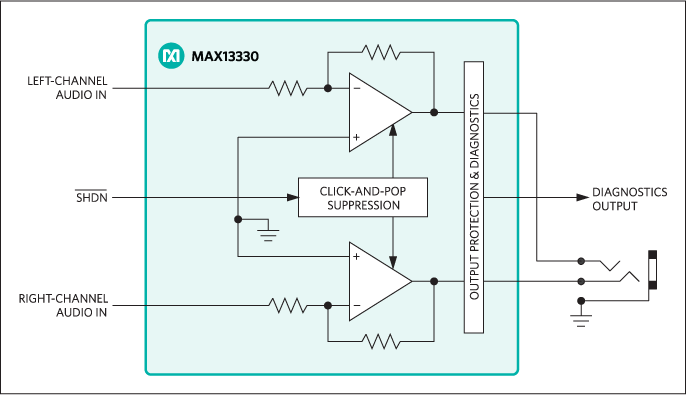

MAX13330/MAX13331立体声耳机放大器专为需要输出短路至电源/地保护、ESD保护的应用而设计，带有诊断功能，可理想用于汽车电子设备。这些器件采用Maxim独特的DirectDrive架构，在单电源供电时也能产生以地为参考的输出，无需大容量隔直流电容，从而有效节省电路板空间并降低元件高度。MAX13330放大器的增益由内部设置(-1.5V/V)；MAX13331放大器的增益可由外接电阻调节。

MAX13330/MAX13331可为每路16Ω负载提供120mW的功率；为每路32Ω负载提供135mW的功率，具有0.01%的低THD+N。低输出电阻以及高度集成的电荷泵能够驱动低至8Ω的负载，允许用户使用小扬声器。217Hz频率下具有80dB的PSRR，使得这些器件能够工作在嘈杂的数字电源下，无需额外的线性稳压器。这些器件在耳机输出端具有±15kV的人体模式ESD保护和高达+45V的短路保护功能。完备的咔嗒/噼噗声抑制电路消除了启动、关断时的可闻噪声。低功耗关断模式下电源电流降至3µA (典型值)。

MAX13330/MAX13331工作在-40°C至+105°C AEC-Q100 2级汽车温度范围，采用16引脚QSOP封装。

应用

• 汽车娱乐系统
• 汽车后排座娱乐系统
