特性

• 具有高效率和高输出功率
  • DG类多电平调制在较宽的输出功率范围内保证最高工作效率
• 延长电池寿命
  • 1.85mA低静态电流
• 1% THD+N下提供大功率输出
  • V_PVDD = 3.6V时，能够为8Ω + 68µH负载提供1.54W输出功率
  • V_PVDD = 5V时，能够为8Ω + 68µH负载提供2.85W输出功率
• 10% THD+N下提供大功率输出
  • V_PVDD = 3.6V时，能够为8Ω + 68µH负载提供1.77W输出功率
  • V_PVDD = 5V时，能够为8Ω + 68µH负载提供3.3W输出功率
• 效率高达84% (V_PVDD = 3.6V，500mW输出)
• 有源辐射抑制和DG类多电平输出调制，省去EMI输出滤波器
• 集成电荷泵和高效率工作特性，提供小尺寸方案
• 优异的抗RF干扰能力
• 咔嗒/噼噗声抑制
• 过热和过流保护
• 低电流关断模式

产品详情和应用

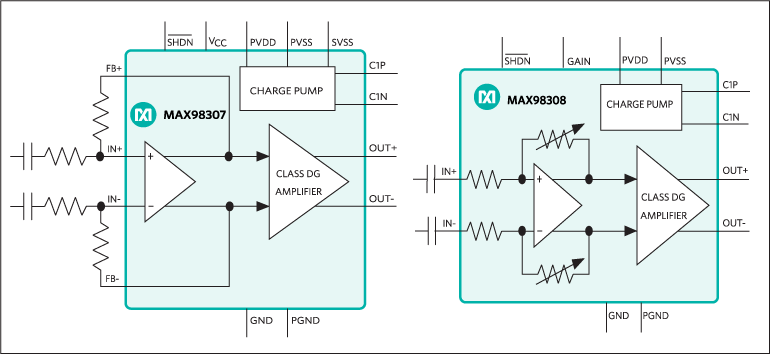

MAX98307/MAX98308为全差分、单声道、DG类多电平功率放大器，集成反相电荷泵，可为便携式应用提供高效、大功率的音频解决方案。

电荷泵产生的负电源扩展了所需要的电源电压范围，使得DG类多电平调制器能够有效扩大输出信号的动态范围。该方案在较宽的输出功率范围内确保高效工作。

IC采用Maxim的有源幅射抑制，限制边沿速率和过冲，结合多电平输出调制功能可大大降低EMI。这些特性省去了传统D类放大器的输出滤波器，从而减少元件数量、降低系统成本。

MAX98307采用16引脚TQFN封装，可通过外部电阻设置增益；MAX98308采用节省空间的12焊球WLP封装，具有8.5dB、11.5dB、14.5dB、17.5dB和20.5dB内部固定增益(由单增益输入设置)。两款器件均工作在-40°C至+85°C扩展级温度范围。

应用

• 蜂窝电话
• 笔记本电脑
• 便携式音频
• 智能电话
• 平板PC
• VoIP电话
