ADI亚德诺 MAX98425A 产品介绍
2026-03-09
0次
特性
- 宽输入电源范围（3V 至 22V）
- 超低静态功耗
- VPVDD = 20V 时为 155mW，MAX98415A
- VPVDD = 14V 时为 89mW，MAX98425A
- 超低 28.5μVRMS 输出噪声
- 低失真
- -81.1dB THD+N（为 8Ω 负载提供 2 W 功率时，f = 1kHz）
- MAX98415A 输出功率 (1% THD+N)：
- 为 8Ω 负载提供 27W 功率时，VPVDD = 22V
- 19W 功率输出至 4Ω 负载，VPVDD = 14V
- MAX98425A 输出功率 (1% THD+N)：
- 为 8Ω 负载提供 28W 功率时，VPVDD = 22V
- 20.5W 功率输出至 4Ω 负载，VPVDD = 14V
- MAX98415A 扬声器放大器效率：
- 为 8Ω 负载提供每通道 1W 功率时，VPVDD = 22V，效率为 87.0%
- 87.0% (每通道 1W)，负载为 4Ω，VPVDD = 14V
- MAX98425A 扬声器放大器效率：
- 为 8Ω 负载提供每通道 1W 功率时，VPVDD = 22V，效率为 87.5%
- 为 4Ω 负载提供每通道 1W 功率时，VPVDD = 14V，效率为 88%
- D 类 EMI 降低功能可实现无滤波器操作
- SSM 和开关边缘速率控制
- 集成扬声器电流和电压反馈，无需外部元件（仅限 MAX98415A）
- 灵活的掉电保护引擎
- I2S/16 通道 TDM 和 I2C 数字接口
- 播放和 IV 路径支持高达 192kHz 的采样率
- 无需 MCLK
- 动态头间距跟踪（DHT）
- 包络跟踪输出，可将系统效率最大化
- 广泛的噪声抑制功能

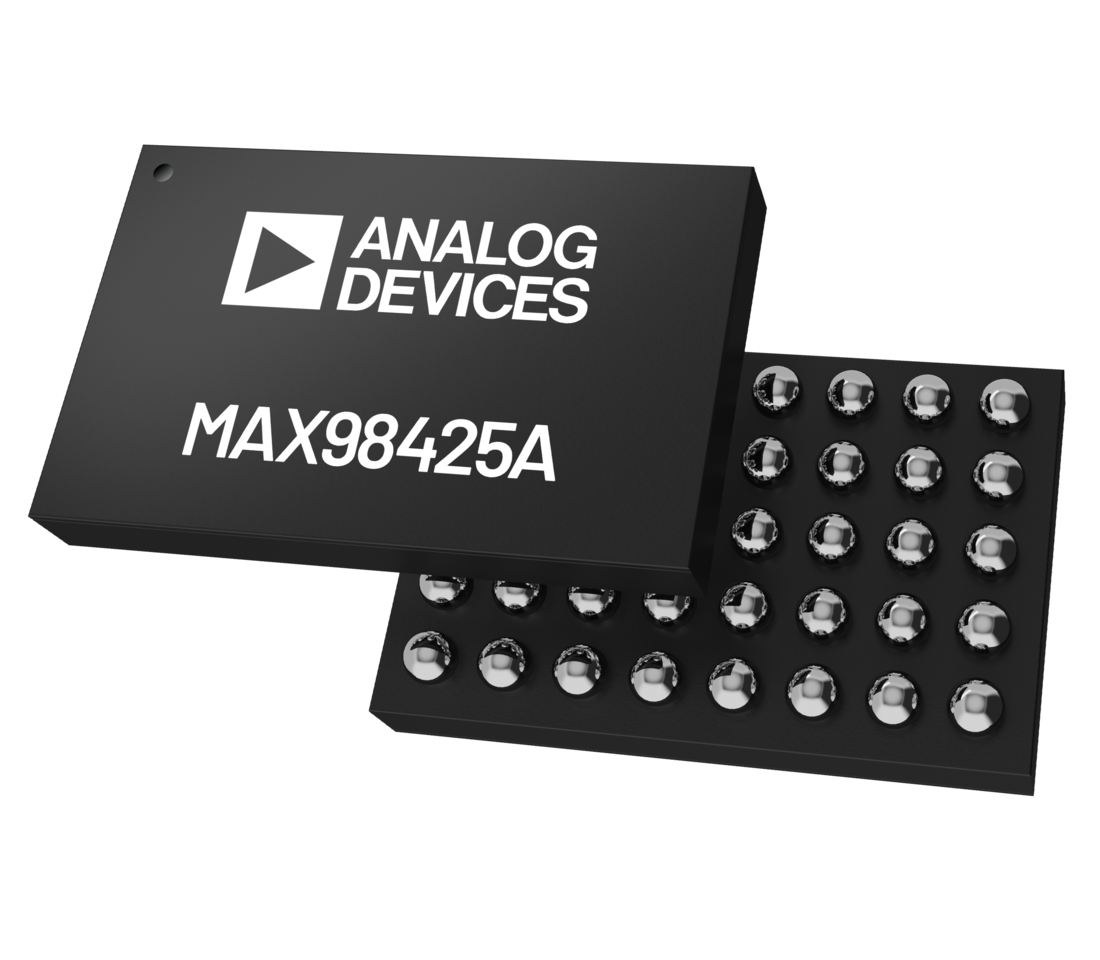

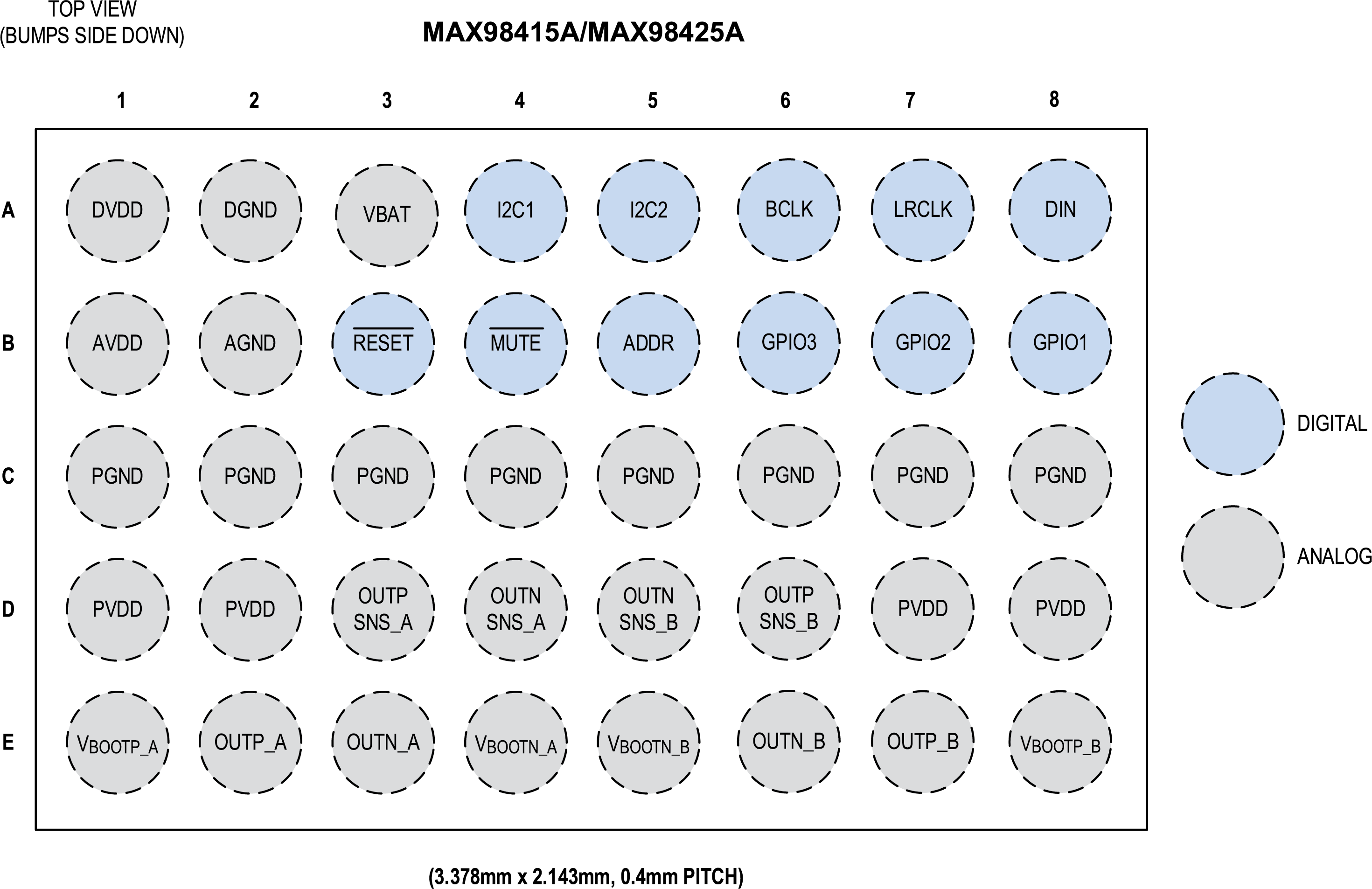

- 40 焊球 WLP（0.4 毫米间距）
产品详情和应用

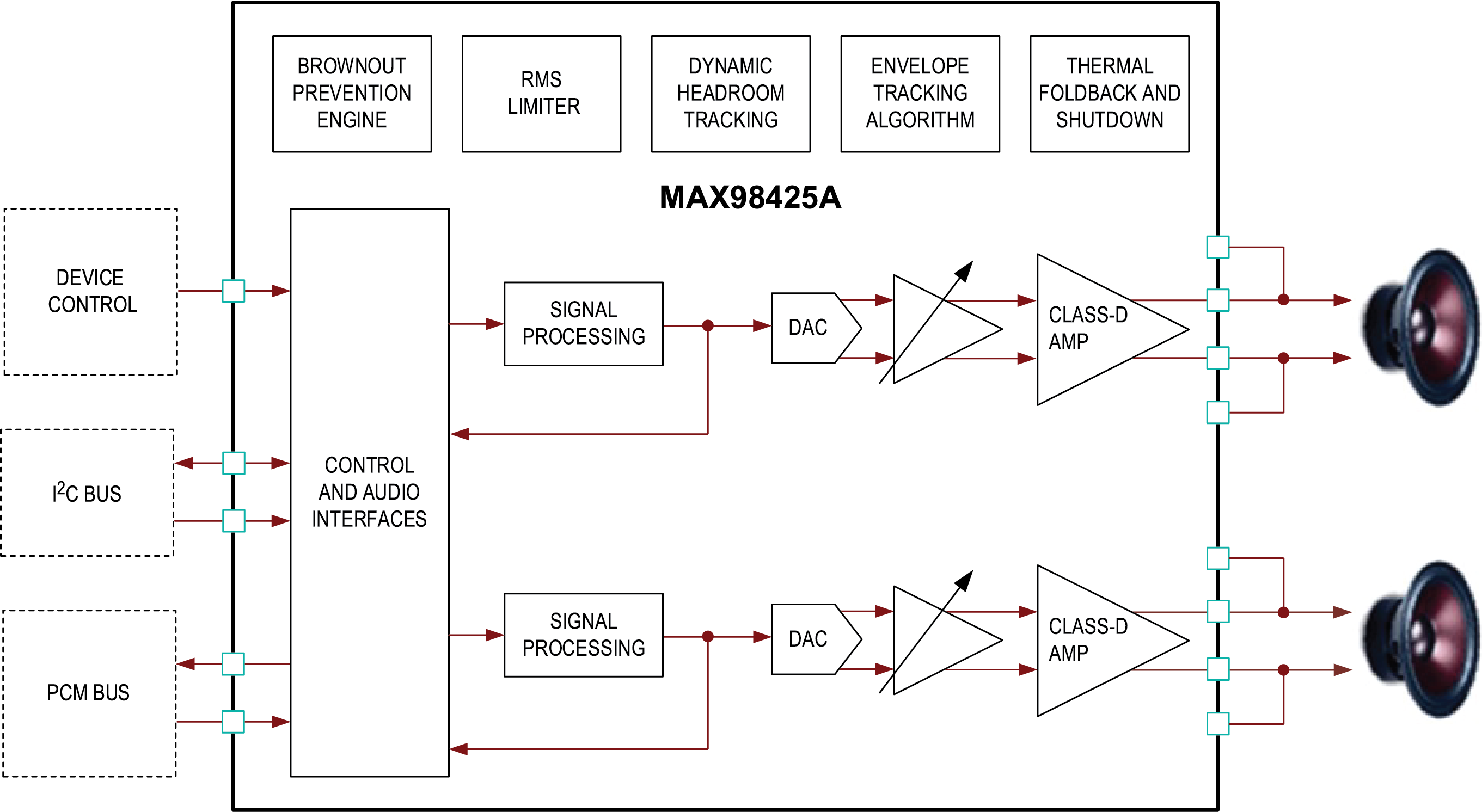

MAX98415A/MAX98425A 是一款高效立体声 D 类扬声器放大器，具有业界领先的静态功耗，并具有包络跟踪控制、掉电预防引擎 (BPE)、动态余量跟踪 (DHT) 和 RMS 限制器。MAX98415A 包括精密输出电流监控 (ISENSE) 和扬声器反馈电压 (VFEEDBACK)，可由主机设备运行扬声器保护算法。这两款套件都支持高达 192kHz 的采样率和更高的通带（对于 fS > 50kHz），以实现高分辨率音频和超声波用例。为输入（例如超声波信号）提供单独的旁路路径，以便它不会因音频处理而衰减。SSM 和边缘速率控制可最大限度地减少 EMI，并消除传统 D 类设备中对输出滤波的需要。
设备上的包络跟踪算法监控传入的音频信号并生成 PWM 信号来控制外部 DC-DC 转换器，使放大器电源接近峰值输出音频信号，从而提高系统效率、空闲静态功耗和热效率。
对于电池供电的应用，BPE 通过降低设备的电流消耗来帮助避免系统电压下降。这是通过当设备电源降至一组可编程阈值以下时衰减或限制放大器输出来实现的。此外，当放大器电源因突发瞬变和电池寿命缩短而发生变化时，DHT 会自动优化放大器可用的余量，以保持一致的失真水平。
该套件提供 PCM 接口来输出音频数据，提供标准的 I2C 接口来控制数据通信。
启用热折返后，当温度超过用户指定的阈值时，该功能便会自动降低输出功率。如此，即使在高环境温度下，也能连续流畅地播放音乐。除了可靠的过流保护外，还提供传统的热保护。
应用
- 条形音箱
- 移动扬声器和智能扬声器
- 平板电脑、笔记本电脑和台式电脑
- 智能物联网设备
