特性

• 内置boost转换器的D类放大器
• 集成自动电平控制
• 输出功率
  • 为8Ω负载提供2.2W驱动，10% THD+N
  • 为8Ω负载提供1.7W驱动，1% THD+N
  • 为4Ω负载提供4.1W驱动，10% THD+N
  • 为4Ω负载提供3.4W驱动，1% THD+N
• 2.5V至5.5V较宽的电源电压范围
• 欠压锁定保护
• 总效率高达87%
• 较高的boost开关频率(2MHz)
• 有源辐射抑制，具有低EMI

产品详情和应用

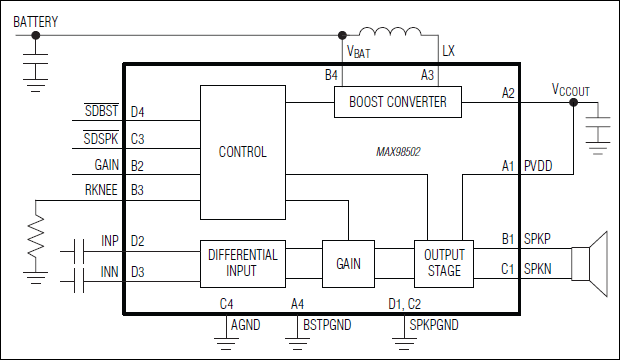

MAX98502是高效率、D类音频放大器，器件内部集成boost转换器，在较宽的电池供电电压范围内提供恒定的输出功率。

Boost转换器工作在2MHz，只需小尺寸外部电感(2.2µH)和电容。

自动电平控制提供电池跟踪功能，当电源电压跌落时调整降低输出摆幅，避免电池电压失效。

放大器具有差分输入，内部采用全差分设计。MAX98502还具有三个增益设置(6dB、15.5dB、20dB)，可通过逻辑输入进行选择。

MAX98502采用小尺寸、0.5mm间距的16焊球WLP封装(2.1mm x 2.1mm)，工作在-40°C至+85°C扩展级温度范围。

应用

• 扬声器配件
• 蜂窝电话
• GPS设备
• 移动互联网设备
• 智能电话
