特性

• 宽输入电压范围(3.0V至14V)
• DG类操作实现业界领先的静态功耗
  • 16mW @ V_PVDD = 3.8V
  • 15mW @ V_PVDD = 12V
• 超低噪底
  • 11µV_RMS输出噪声
  • 116dB动态范围
• 低失真
  • -83dB THD+N @ 2W，8Ω负载，f = 1kHz和3kHz
  • -77dB THD+N @ 2W，8Ω负载，f = 6kHz
• 1% THD+N时的输出功率：
  • 7.7W @ 8Ω负载，V_PVDD = 12V
  • 11.7W @ 4Ω负载，V_PVDD = 12V
• 扬声器放大器效率：
  • 88% @ 5W，8Ω负载，V_PVDD= 12V
• D类EMI抑制允许无滤波器操作
  • 扩频调制
  • 开关边沿斜率控制
• 集成扬声器电流和电压检测，无需外部元件
• I²S/16通道TDM和I²C数字接口
• 回放和IV通路支持高达96kHz的采样率
• 动态裕量跟踪(DHT)保证一致的听觉体验
• 全面的咔嗒/噼啪声抑制

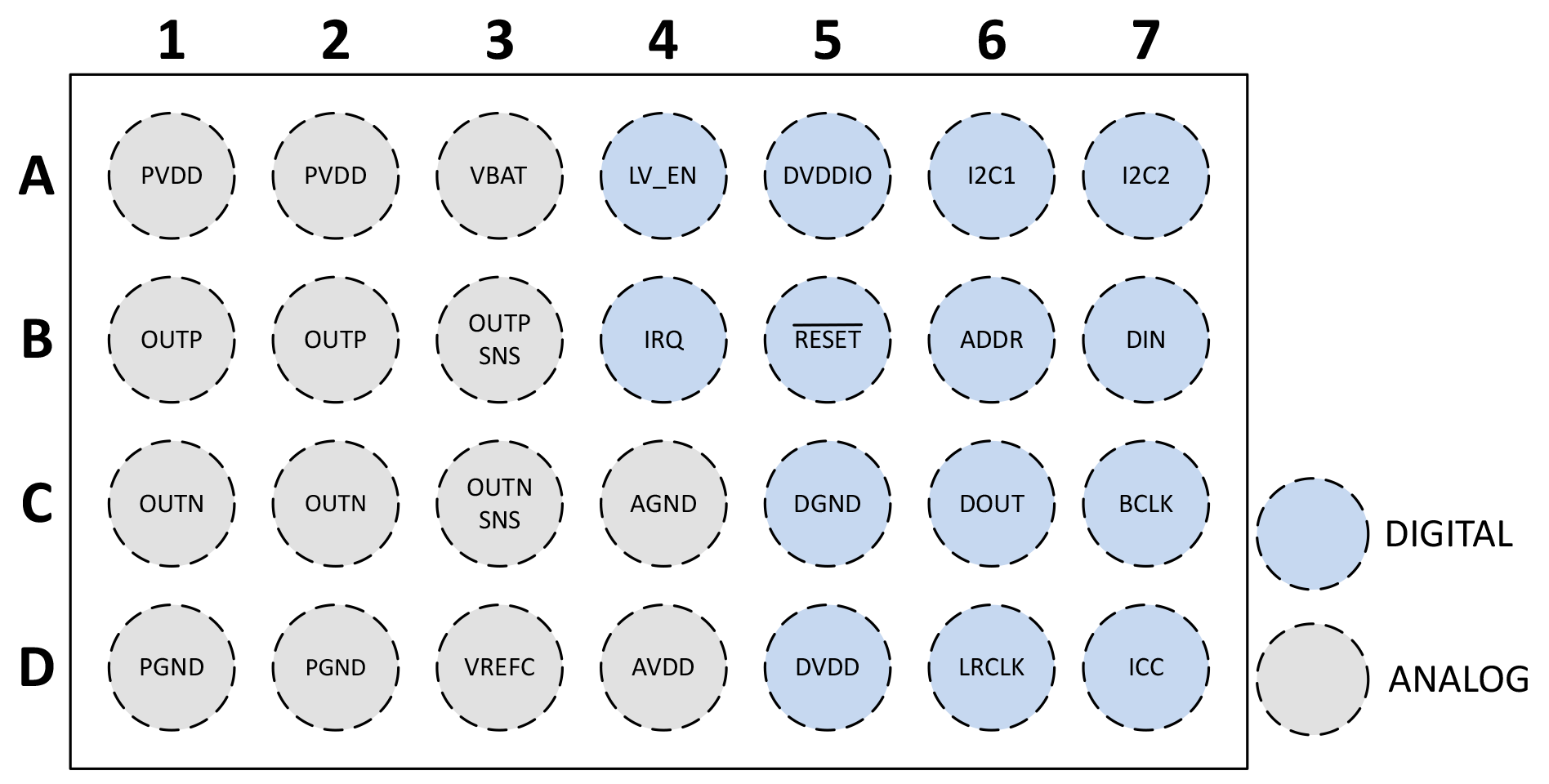

• 28焊球WLP封装(1.62mm x 2.88mm x 0.5mm，0.4mm焊球间距)

产品详情和应用

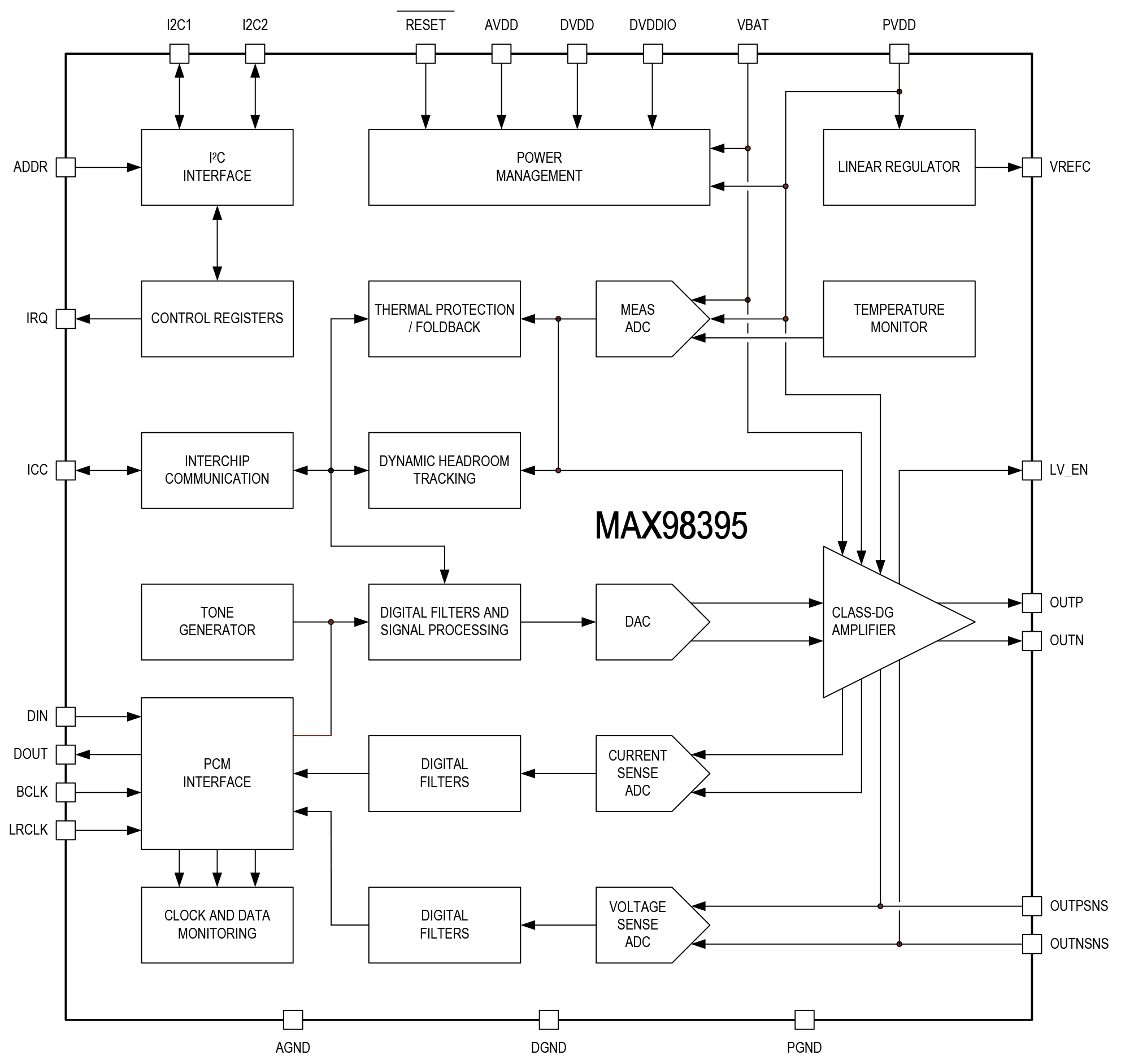

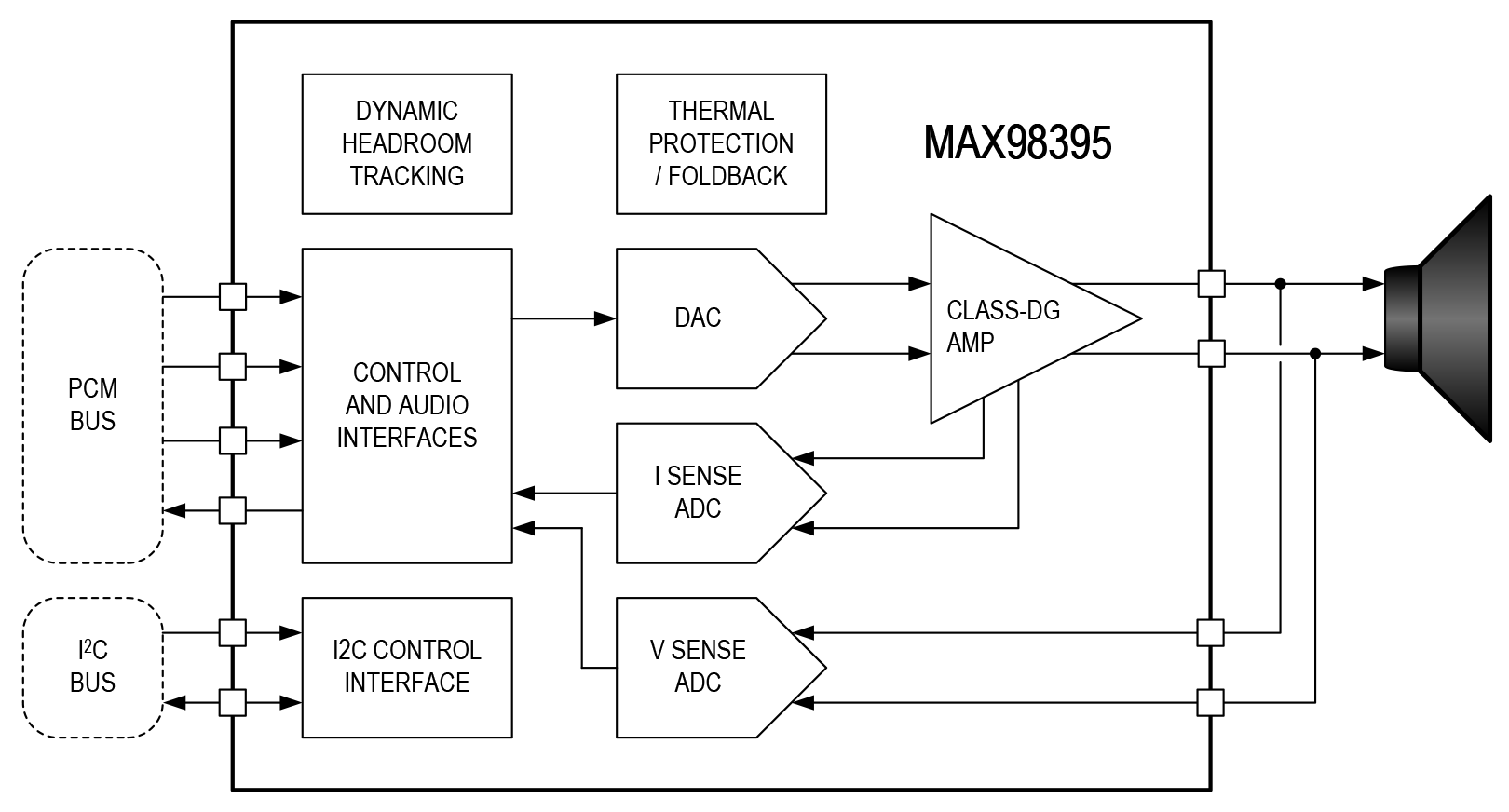

MAX98395为11.7W、高效、单声道、DG类扬声器放大器，具有业界领先的静态功耗和宽电源范围，能够支持单节Li+电池供电或外部升压。MAX98395也具有电流和电压检测(I/V检测)功能和动态裕量跟踪(DHT)功能。高精度输出电流和电压监测(I/V检测)支持主机运行扬声器保护算法。扩频调制(SSM)和边沿斜率控制最大程度降低EMI，无需传统D类器件中常见的输出滤波。

为实现业界领先的静态功耗，DG类放大器采用两个电源轨，VBAT和PVDD，为扬声器放大器供电。此外，如果瞬态和电池寿命下降而造成电源电压变化，DHT自动优化DG类放大器可用的裕量，保持失真和听觉的一致性。DHT电路提供动态范围压缩器(DRC)和限幅器，可作为信号失真限幅器(SDL)或标准信号电平限幅器(SLL)。

器件提供PCM接口用于音频数据，提供标准I²C接口用于控制数据通信。PCM接口支持音频回放，可采用I²S、左对齐和TDM音频数据格式。TDM模式下，器件可支持多达16路通道音频数据。独有的时钟结构无需PCM通信中常见的外部主控时钟，减少引脚数量、简化电路板布局。

达到器件温度限值时，折返式热保护确保可靠的行为。使能时，如果温度超过用户设定的门限，则自动降低输出功率。从而允许即使在较高环境温度下也不间断播放音乐。除了可靠的过流保护外，器件还提供传统的热保护功能。

器件采用0.4mm焊距、28焊球晶圆级封装(WLP)。器件工作在-40°C至+85°C扩展级温度范围。

应用

• 智能扬声器
• 笔记本电脑
• 智能IoT
• 智能扬声器
• 条形音箱
• 平板电脑
