特性

• 内置输出级的无滤波器D类放大器
• 采用5.0 V电源时，能够以2 W功率驱动4 Ω负载，以1.4 W功率驱动8 Ω负载
• 超低空闲电流，具有负载电阻
• 功效比：大于87%（5.0 V、以1.4 W功率驱动8 Ω扬声器）
• 信噪比(SNR)高于96 dB

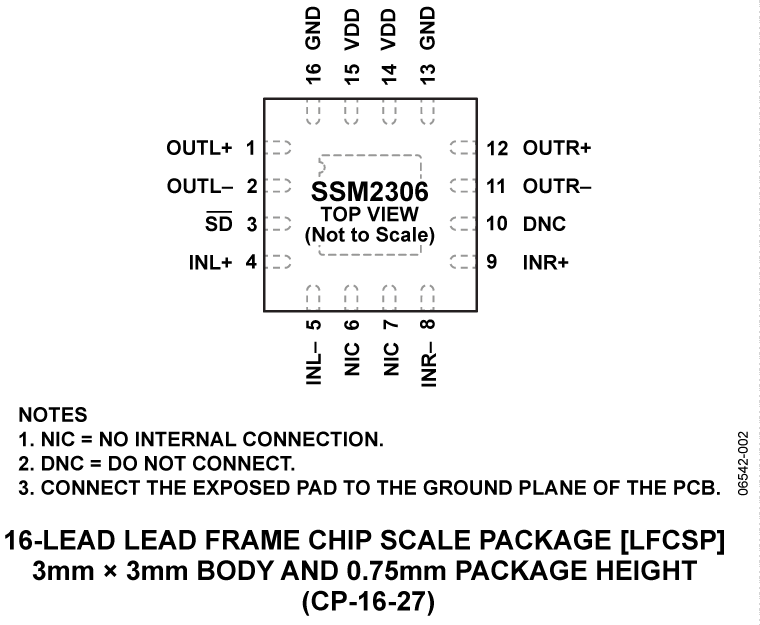

• 采用16引脚、3 mm × 3 mm LFCSP封装
• 单电源供电：2.5 V至5.0 V
• 超低关断电流：20 nA
• 短路和热保护
• “爆音与咔嚓声”抑制
• 内置电阻可减少电路板上的器件数量
• 默认固定增益为18 dB，且用户可调整

产品详情和应用

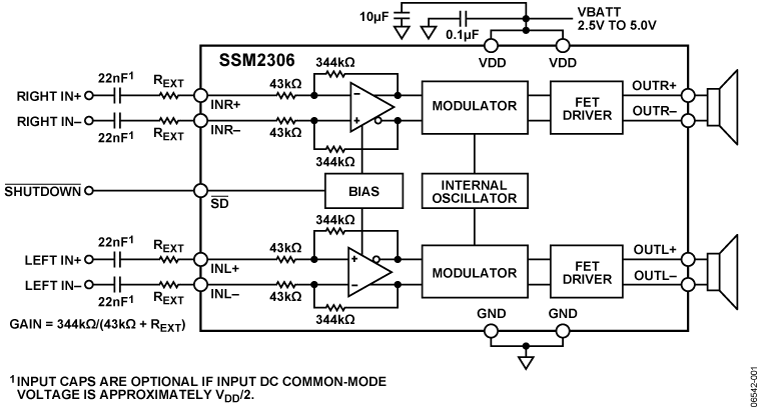

SSM2306是一款全集成式高功效D类立体声音频放大器，针对便携式应用实现高性能而设计。应用电路只需极少的外部器件，采用2.5 V至5.0 V单电源供电。采用5.0 V电源供电时，它能够提供2 W连续输出功率，驱动4 Ω负载，总谐波失真及噪声(THD + N)低于10%。

SSM2306采用超低空闲电流、高功效、低噪声调制方案。以5.0 V电源供电、以1.4 W功率驱动8 Ω负载时，该器件的功效比大于87%，信噪比(SNR)高于96 dB。与其它D类架构相比，PDM调制可提供更低的电磁辐射。

SSM2306具有微功耗关断模式，关断电流典型值为20 nA。对 SD 引脚施加逻辑低电平可以使能关断模式。

该器件架构使之能实现极低水平的爆音与咔嚓声，使器件开启和关闭期间输出端的电压突波较小，从而降低启动和停用时的声频噪声。SSM2306提供完全差分输入，可以出色地抑制输入端的共模噪声。如果直流输入共模电压约为V_DD/2，则可以省去输入耦合电容。

SSM2306还具有出色的电源噪声抑制性能，包括GSM传输突发脉冲和RF整流所引起的噪声。

该器件具有18 dB的预设增益，利用外部电阻可以降低该增益。

SSM2306的额定温度范围为−40°C至+±85°C商用温度范围。它还内置热关断和输出短路保护功能，采用16引脚、3 mm x 3 mm引脚架构芯片级封装(LFCSP)。

应用

• 移动电话
• MP3 播放器
• 便携式游戏机
• 便携式电子设备
• 教育玩具
• 笔记本电脑
