特性

• 2.7V至5.5V扬声器供电电压
• 1.8V耳机供电电压
• 1.0W扬声器输出(V_PVDD = 4.2V，Z_SPK = 8Ω + 68µH，1% THD+N)
• 32mW/每通道耳机输出(R_HP = 32Ω)
• 有源辐射抑制增强EMI抑制能力
• 高效H类耳机放大器
• 以地为参考的耳机驱动输出
• 耳机地检测功能
• 2路立体声单端输入/单声道差分输入
• 集成扩展器/噪声门限配置，降低输出噪声
• 集成DRC (扬声器输出)
• 集成失真限制器(扬声器输出)
• 增强型咔嗒/噼噗声抑制电路
• 不受TDMA噪声干扰
• 2.0mm x 2.4mm、20焊球WLP封装(0.4mm间距)

产品详情和应用

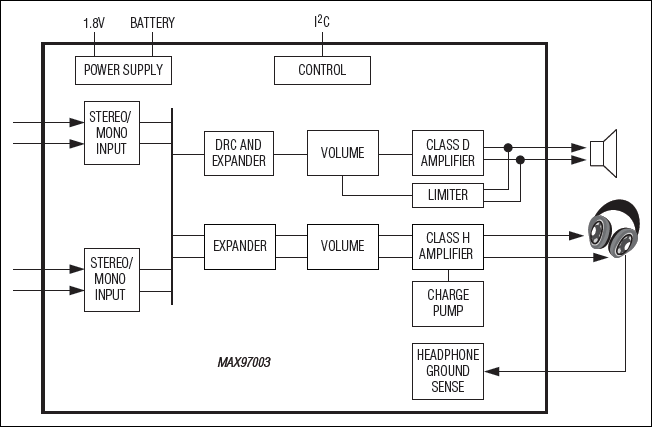

MAX97003音频子系统包括单声道扬声器放大器和立体声耳机放大器。耳机放大器和扬声器放大器具有独立的音量和开/关控制。4路输入可配置成2对差分输入或4个单端输入。

为了降低输出噪声，对于没有有效输入信号的通道，耳机和扬声器输出均可使用下行扩展器/噪声门限配置抑制噪声。

扬声器输出级集成了一个可调节动态范围的压缩器(DRC)和失真限幅器，有效保护扬声器并可获得最大音效。允许在弱信号输入时保持高增益设置，同时又不会影响大信号输入时的音质。

所有控制都通过2线I²C接口完成。IC工作在-40°C至+85°C扩展温度范围，采用2.0mm x 2.4mm、20焊球WLP封装(0.4mm间距)。

应用

• 蜂窝电话
• 便携式媒体播放器
