特性

• 2.7V至5.5V单电源供电
• 以1.4W驱动4Ω负载，THD+N仅有1%
• 10nA低功耗关断模式
• 在1kHz时73dB PSRR
• 上电/断电时无杂音
• 内部固定增益可减少元件数量(MAX9717B/C/D)
• 可调节增益(MAX9716/MAX9717A)
• /BTL/SE输入可检测到耳机是否插入(MAX9717)
• 引脚兼容于LM4890 (MAX9716)
• 引脚兼容于TPA711 (MAX9717A)
• 采用紧凑、高散热效率的µMAX和TDFN (3mm x 3mm)封装

产品详情和应用

MAX9716/MAX9717音频功率放大器十分适用于带有内置扬声器的便携式音频设备。桥接负载(BTL)结构减少了使用外部元件的数量，同时提供高质量的音频信号重建。这两款器件都采用+5V单电源供电，在4Ω负载下能够给出1.4W的连续功率，总谐波失真(THD)小于1%。负载为8Ω时，它们的连续输出功率为1W。采用+3.0V单电源供电时，这两款器件对于8Ω负载可以提供350mW的连续功率。它们的增益既有可调的(MAX9716/MAX9717A)，也有增益内部固定为6dB、9dB和12dB的(MAX9717B/MAX9717C/MAX9717D)，这减少了使用元件的数量。

低功耗关断模式关闭了偏置产生电路和放大器，将静态电流消耗降低到10nA以内。这些器件采用Maxim业内领先的全面杂音抑制，减小了上电和关断时可听到的咔嗒噼噗声。

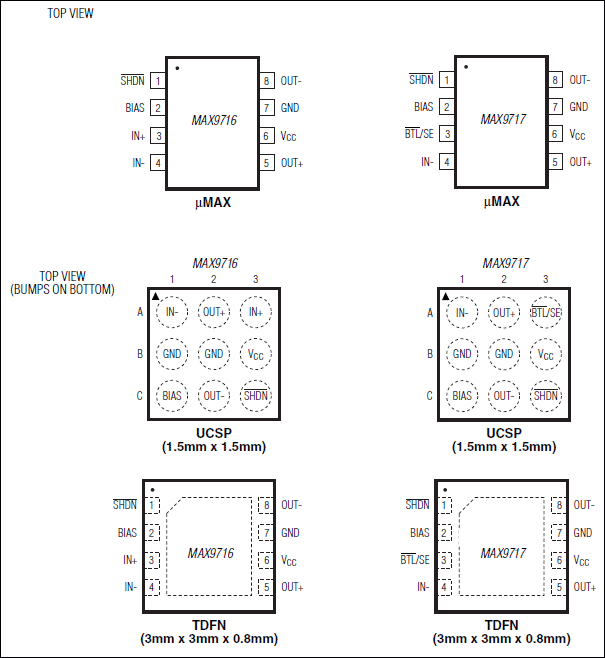

MAX9717有一个耳机检测输入(/BTL/SE)，它能够检测到耳机是否与器件相连。若相连，则关断BTL从驱动器和扬声器，把耳机作为单端负载进行驱动。MAX9716与LM4890引脚兼容，提供9焊球UCSP™、8引脚TDFN (3mm x 3mm)和8引脚µMAX®封装。MAX9717提供9焊球UCSP、8引脚TDFN和8引脚µMAX封装。两款器件都工作在-40°C至+85°C的宽温度范围内。

应用

• 移动电话
• PDA
• 便携式设备
