特性

• DirectDrive技术省去大尺寸的隔直电容
• SmartSense技术自动检测短路
• 低达5mA的静态电流
• 固定增益，无需外部反馈网络
  • MAX9720A：-1V/V
  • MAX9720B：-1.41V/V
• 每声道输出功率50mW
• 0.003%的超低THD+N
• 高PSRR (217Hz时，92dB)
• 内部集成的咔嗒声和噼噗声抑制功能
• 1.8V至3.6V单电源工作
• 过热保护功能
• 提供节省空间的封装
  • 16引线点UCSP封装(2mm x 2mm x 0.6mm)
  • 16引脚TSSOP封装

产品详情和应用

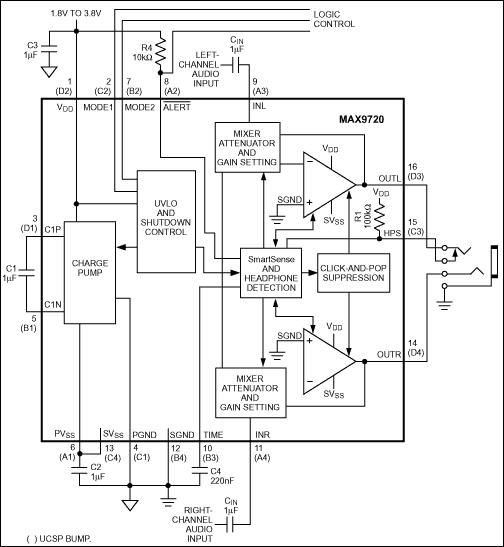

MAX9720立体声耳机放大器集成了Maxim的DirectDrive和SmartSense技术，可自动检测单声道/立体声模式。传统的耳机放大器在耳机和放大器之间需要一个大尺寸的隔直电容。DirectDrive可以在单电源供电的情况下产生一个以地为基准的输出，无需大尺寸的隔直电容，可以节省成本、减小电路板空间和降低元件高度。

SmartSense自动探测左声道或者右声道运放输出的短路状态。发生故障时，出现短路的输出被自动禁止，而立体声输入信号被自动混合，并通过剩下的有效通道输出。此功能在手机和PDA等应用中非常有用，因为在此类应用中，耳机插孔可能经常有很多不同负载的耳机接入。SmartSense既能防止损坏放大器，同时还避免输出短路时电池能量被耗尽。

MAX9720每个声道能够向16Ω的负载提供高达50mW的输出，并且具有0.003%的超低THD+N。高(217kHz时92dB)的电源纹波抑制比(PSRR)允许器件在没有任何附加调节器的情况下，在充满噪声的数字电源下工作。MAX9720的增益为内部设置，这样将进一步减少元件数量。该器件具有两个不同增益的版本(MAX9720A的-1V/V，MAX9720B的-1.41V/V)。耳机输出具有完备的杂音抑制电路，可以消除启动和关断时的音频脉冲。关断模式具有250µs快速导通时间。

MAX9720工作在1.8V至3.6V的单电源下，仅消耗5mA的电源电流。MAX9720还具有过热保护，规定工作在-40°C至+85°C的温度范围内。MAX9720采用微型(2mm x 2mm x 0.6mm)的16焊球晶片级封装(UCSP™)以及16引脚的TSSOP封装。

应用

• 蜂窝电话
• MP3播放器
• 笔记本电脑
• PDA
• 便携式音频装置
• 智能电话
• 平板PC
