特性

• 5V供电时，能够为3Ω负载提供3.7W输出功率(10% THD)；为8Ω负载提供1.7W输出功率(10% THD)
• 对长达12英寸的扬声器电缆，仍可通过EMI限制，无需滤波
• 在217Hz下具有83dB PSRR
• 扩展频谱调制和有源辐射抑制
• 5种引脚可选增益
• 卓越的咔嗒/噼噗声抑制
• 过热和过流保护
• 低电流关断模式
• 节省空间的3mm x 3mm x 0.75mm、14引脚TDFN封装

产品详情和应用

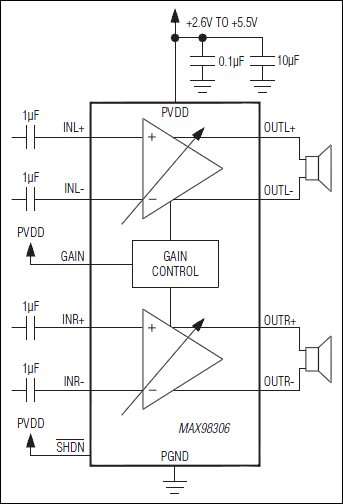

MAX98306立体声、3.7W、D类放大器能够以D类放大器的效率提供AB类放大器的音频性能。器件提供5种可选增益(6dB、9dB、12dB、15dB和18dB)，由一个增益选择输入(GAIN)设置。

具有有源辐射抑制的边沿速率和过冲控制电路，结合无滤波、扩展频谱调制架构(SSM)提供优异的EMI性能，并且省去了传统D类器件中常见的输出滤波电路。这些功能大大减少了系统所需的元件数量。

IC在3.7V供电时的静态电流为2.0mA，有效延长便携设备的电池使用寿命。

IC采用14引脚TDFN (3mm x 3mm x 0.75mm)封装，工作在-40°C至+85°C扩展级温度范围。

应用

• 扬声器配件
• 蜂窝电话
• MP3播放器
• 便携式音频播放器
• 智能电话
• 平板电脑
• VoIP电话
