特性

• 无滤波放大器，符合FCC辐射标准, 符合100mm电缆传输标准
• 独特的扩频模式，与传统方案相比辐射性能改善5dB
• 可选外部SYNC输入
• 简单的主从配置，适合立体声操作
• 94%效率
• 为8Ω负载提供1.2W功率
• 0.01%低THD+N
• 高PSRR (217Hz时72dB)
• 集成的杂音抑制
• 低静态电流(4mA)
• 低功耗关断模式(0.1µA)
• 短路和过热保护
• 采用热效应好、节省空间的封装
  • 10引脚TDFN封装(3mm x 3mm x 0.8mm)
  • 10引脚µMAX封装
  • 12引脚UCSP封装(1.5mm x 2mm x 0.6mm)

产品详情和应用

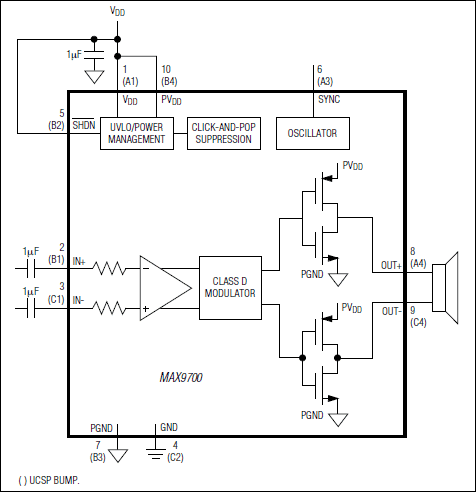

MAX9700单声道D类音频功率放大器具有AB类放大器的性能和D类放大器的效率，节省板上空间并延长电池寿命。采用D类结构，MAX9700可为8Ω负载提供1.2W功率，效率高达90%以上。低EMI调制方案省去了传统D类方案的输出滤波器。

MAX9700提供两种调制方案：固定频率(FFM)模式和扩频模式，扩频模式通过调制频率降低EMI辐射。此外，MAX9700振荡器可以通过SYNC输入同步到一个外部时钟，允许用户定义开关频率。SYNC输入还允许多个MAX9700级联并锁定频率，降低了时钟互调制所造成的干扰。器件具有全差分结构、全桥输出以及全面的杂音抑制功能。MAX9700的增益由内部设定(MAX9700A：6dB, MAX9700B：12dB, MAX9700C：15.6dB, MAX9700D：20dB)，进一步减少了外部元件的数目。

MAX9700具有72dB高PSRR、0.01%低THD+N及90dB以上的SNR。短路和热过载保护可防止在故障发生时器件受到损坏。MAX9700采用10引脚TDFN封装(3mm x 3mm x 0.8mm)、10引脚µMAX®或12焊球UCSP™ (1.5mm x 2mm x 0.6mm)封装。MAX9700工作于-40°C至+85°C温度范围内。

应用

• 蜂窝电话
• MP3播放器
• PDA
• 便携式音频
