不推荐用于新设计
特性
- 无滤波、数字输入单声道D类放大器
- I2C控制接口
- 串行数字音频接口支持常见音频格式（I2S、PCM、LJ、RJ、TDM1-16、PDM）
- 支持宽范围采样速率：8.0 kHz至96.0 kHz
- 可通过内置锁相环(PLL)提供MCLK和BCLK
- 支持单电源模式；可通过内置低压差(LDO)稳压器提供DVDD
- SPKVDD工作电源电压为2.5 V至5.5 V
- DVDD工作电源电压为1.08 V至1.98 V
- 支持片外音量控制，无需I2C。
- 采用5V电源时能够以2.4 W功率驱动4 Ω负载、以1.4W功率驱动8 Ω负载，且THD+N小于1%
- 采用16引脚、1.92 mm × 1.94 mm、0.4 mm间距WLCSP封装
- 满量程条件下驱动8 Ω负载的效率为95%
- 信噪比(SNR)：103 dB，A加权
- 电源抑制比(PSRR)：>80 dB (217 Hz)
- 数字式音量控制：−70 dB至+24 dB，0.375 dB步长
- 超低空闲电流
- 自动采样速率检测
- 爆音与咔嚓声抑制
- 带可编程自动恢复功能的短路和热保护
- 未检测到输入信号时支持智能掉电
- 上电复位和UVLO电压监控
- 可选的超低EMI辐射模式
- 支持SPKVDD电压监控
- 数字音频处理
- 7频段可编程均衡器
- 利用噪声门、扩展器、压缩器和限幅器实现可编程的动态范围压缩(DRC)
产品详情和应用

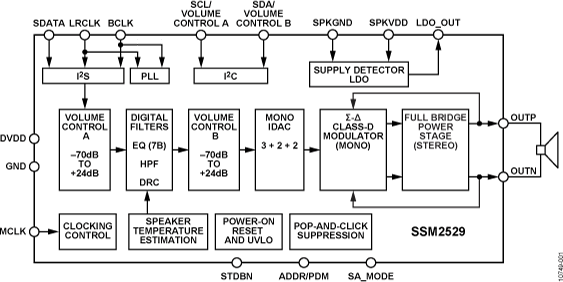

SSM2529是一款结合了一个数模转换器(DAC)、一个低功耗特定音频数字信号处理器和一个Σ-Δ D类调制器的数字输入D类功率放大器。
它采用特别的架构，处理数字音频源时实际功耗极低，同时又具备出色的音频性能。SSM2529特别适合对功耗敏感的应用，例如移动电话和便携式媒体播放器，这些情况下系统噪声会破坏发送至模拟输入音频放大器的小模拟信号。
利用SSM2529，音频数据可以通过标准数字音频串行接口传输至放大器，从而大大降低GSM干扰或传输音频上其他数字信号等噪声源的影响。闭环数字输入设计保留了纯数字放大器的优势，同时又具有极佳的PSRR和音频性能。三级Σ-Δ D类调制器能在不影响音频质量的情况下，实现更小的EMI、更低的静态功耗和更高的音频效率。
音频输入通过一个串行音频接口提供，该接口可被编程为接受所有通用音频格式，包括I2S、TDM和PDM。IC控制通过I2C控制接口实现。I2C控制的一种替代方案为独立运行模式，允许通过调节片外外部电阻来实现不同的设置。SSM2529可以接受各种输入MCLK频率，在某些配置中还可将BCLK用作时钟源。还可以通过一个集成PLL为设备提供一个主时钟。
集成DSP包含软数字音量控制电路、一个去加重高通滤波器、一个七频段可编程均衡器及一个可编程数字动态范围压缩器。此外，该元件还包含了一个前馈扬声器温度预测模块，用于保护扬声器。
SSM2529支持单电源模式，通过片内LDO稳压器提供DVDD，无需外部数字内核电源。
数字接口的使用非常灵活方便。数字接口为具有唯一数字音频源的其他产品提供了一个更好的系统解决方案，例如无线扬声器、笔记本电脑、便携式数字电视和导航系统等。

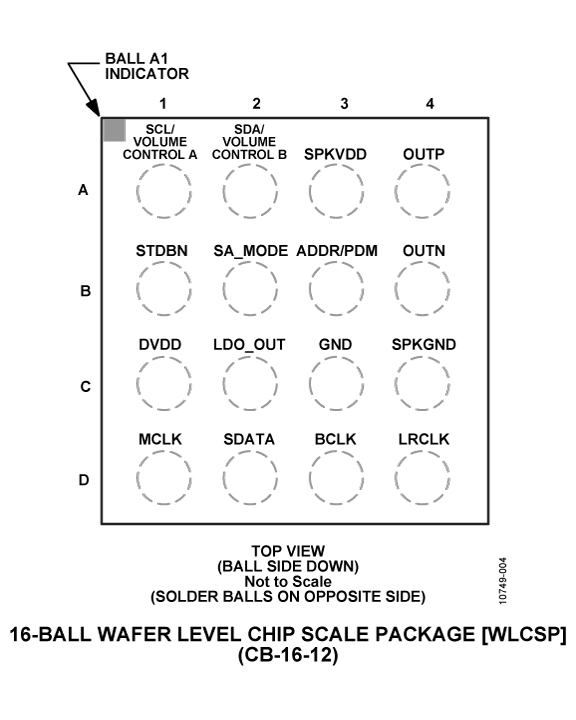

SSM2529的额定温度范围为−40°C至+85°C工业温度范围。它内置热关断和输出短路保护功能，采用16引脚、1.92 mm x 1.94 mm晶圆级芯片规模封装(WLCSP)。
应用
- 移动电话
- 便携式媒体播放器
- 笔记本电脑
- 无线扬声器
- 便携式游戏机
- 导航系统
