特性

• 2.4V至5.5V单电源工作
• 可调或固定增益可选
• 高PSRR (1kHz时86dB)
• 高CMRR (1kHz时70dB)
• 低等效输入噪声
• 集成麦克风偏置
• 工作电流750µA
• 关断电流0.3µA
• ±4kV　ESD保护(AUX_IN)
• 满摆幅输出
• THD+N：1kHz时0.04%
• 提供节省空间的封装
  • 8引脚TDFN封装(MAX4060/MAX4061)
  • 8引脚µMAX封装(MAX4060/MAX4061)
  • 10引脚µMAX封装(MAX4062)

产品详情和应用

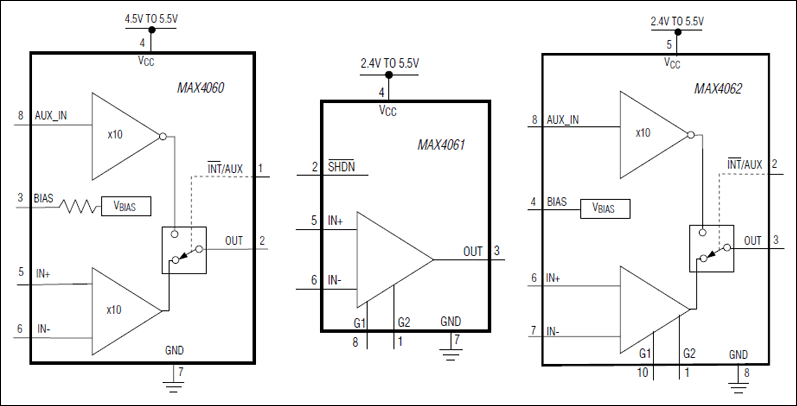

MAX4060/MAX4061/MAX4062是专为笔记本电脑及PDA的音频系统优化设计的差分输入麦克风前置放大器。这些器件的增益可调，有出色的电源抑制比和共模抑制比，非常适合于便携式音频系统中的低噪声应用。

MAX4060/MAX4062的输出可以切换，允许选择差分输入或单端、辅助麦克风放大器输入。另外，MAX4060/MAX4062还具有一个低噪声麦克风偏置发生器。MAX4061/MAX4062的差分增益由单个电阻设定。MAX4060具有10V/V的固定增益，并符合PC99/2001规范。MAX4061具有完全关断模式，在关断状态下，电源电流减小到0.3µA，到麦克风的偏置电流也被切断，最大限度节省了电能。

MAX4060工作于4.5V至5.5V的单电源，而MAX4061/MAX4062工作于2.4V至5.5V。所有器件的额定工作温度范围都可达到-40°C至+85°C。MAX4060/MAX4061有8引脚薄型QFN (3mm x 3mm x 0.8mm)和8引脚µMAX®封装。MAX4062采用10引脚µMAX封装。

应用

• AES-42兼容麦克风
• 笔记本电脑音频系统
• PDA音频系统
• 信号调理
• 平板PC
• USB音频外设
