量产
特性
- 具有扩频Σ-Δ调制能力的无滤波器D类放大器，集成升压调节器(5.1 V)
- 提供输出电压、输出电流和VBAT电源电压的数字输出
- 集成升压调节器
- 多种串行数据格式
- PDM输入/输出
- TDM从机单总线上支持多达8个芯片
- I2S或左对齐从机
- 多芯片I2S，单I2S总线上支持多达4个芯片
- 8 kHz至192 kHz PCM采样速率
- 2.048至6.14 MHz PDM输入采样速率
- 通过I2C控制、TDM控制或PDM模式码进行配置
- 独立控制模式
- 采用3.6 V电源供电时，能够以2.5 W功率驱动4 Ω负载，以1.42 W功率驱动8 Ω负载，总谐波失真加噪声(THD + N)小于1%

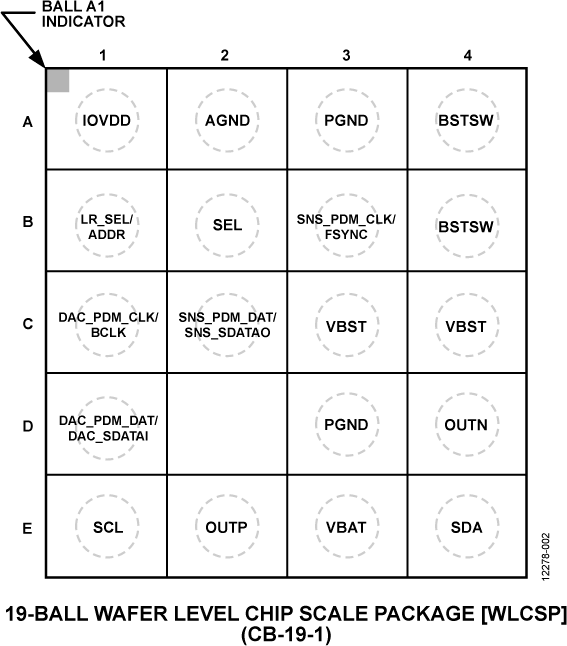

- 采用19引脚1.74 mm x 2.1 mm，0.4 mm间距WLCSP封装
- 系统效率：89.7%（以1 W功率驱动8 Ω负载，VBAT = 3.6 V）
- 输出噪声：21.7 µV rms（A加权）
- THD + N：0.025%（1 kHz、输出功耗为500 mW）
- PSSR：90 dB（217 Hz，扰动输入）
- 输出电流检测的信噪比(SNR)为72 dB，电压检测的SNR则为77 dB
- 静态功耗：19.8 mW
- 爆音与咔嚓声抑制
- 灵活的电池监控AGC
- 升压和D类输出有短路保护，此外还提供热保护和自动恢复功能
- 检测到PDM停止条件或无时钟输入时智能关断
- PDM输入有隔直高通滤波器和静态输入直流保护
- 可选超低EMI辐射和低延迟模式
产品详情和应用
SSM4567是一款数字输入D类功率放大器，集成升压转换器，相比普通电池电源具有更高的输出功率。 这意味着最大输出功率在电池电压范围内是恒定的。 SSM4567是功率敏感应用的理想选择。在功率敏感应用中系统噪声能够破坏发送至放大器的小模拟信号，例如移动电话、平板电脑和便携式多媒体播放器。
SSM4567在单个芯片上集成了一个音频数模转换器(DAC)、一个功率放大器和PDM或PCM (I2S/TDM)数字音频接口。 利用SSM4567，音频能够以数字的方式发送至音频放大器，从而显著降低传输音频上噪声源的影响，无需使用输入耦合电容。 SSM4567采用3.6 V电源供电时，能够提供2.5 W连续输出功率，驱动4Ω负载，且THD+N值小于1%。
通过I2C、PDM模式控制或TDM控制，可控制SSM4567。 该器件也可以在无控制接口的独立模式下工作。
SSM4567内置检测电路，可检测输出电流、输出电压和VBAT电源电压。 电流检测采用输出引脚和负载之间连接的片内检测电阻来实现。 输出电流和电压发送至ADC。 这些ADC的输出通过数字串行输出端口提供。 VBAT电源电压可与完全可配置的自动增益控制电路一同使用。 AGC在低电池电压时可限制最大输出，从而避免从电池吸取过多电流，延长电池使用寿命。
SSM4567采用高效率、低噪声调制方案，无需外部LC输出滤波器。 闭环五级调制器设计保留了数字放大器的优势，同时又具有极佳的PSRR和音频性能。 该调制能够在低功耗情况下继续提供高效率，且A加权SNR为104dB。 与其它D类架构相比，采用扩频脉冲密度调制可提供更低的电磁辐射。
SSM4567具有微功耗关断模式，在VBAT电源下的关断电流典型值为0.2 μA。 关断通过选通输入时钟和数据信号来自动启动。
SSM4567的额定温度范围为−40°C至+85°C工业温度范围。它内置热关断、放大器和升压输出短路保护功能， 采用19引脚、1.74 mm x 2.1 mm晶圆级芯片规模封装(WLCSP)。
应用
- 手机
- 平板电脑
- 便携式媒体播放器
