特性

• 宽输入电压范围(5.5V至16V)
• 动态裕量跟踪(DHT)保证一致的听觉体验
• 集成热保护和折返式输出保护
• 使用磁珠滤波器，远端输出检测使THD+N改善20dB
• EMI抑制允许省去D类放大器输出滤波器
  • 有源辐射抑制(AEL)
  • 扩频调制(SSM)
  • 开关摆率控制
• 110dB A加权动态范围
• 0.006% THD+N @ 3W，8Ω负载，f = 1kHz
• 0.025% THD+N @ 3W，8Ω负载，f = 6kHz
• 1% THD+N时的输出功率：
  • 13.5W @ 8Ω负载，V_PVDD = 16V
  • 12.5W @ 4Ω负载，V_PVDD = 12V
• 10% THD+N对应的输出功率：
  • 16.9W @ 8Ω负载，V_PVDD = 16V
  • 15.3W @ 4Ω负载，V_PVDD = 12V
• 扬声器放大器效率：
  • 90.5% @ 10W，8Ω负载，V_PVDD = 12V
  • 81% @ 15.3W，4Ω负载，V_PVDD = 12V
• BDE提供电源掉电保护
• 全面的咔嗒/噼噗声抑制
• 节省空间的封装
  • 25焊球WLP封装(2.17mm x 2.25mm x 0.64mm，0.4mm焊球间距)
  • 22引脚FCQFN封装(3mm x 3mm x 0.55mm，0.4mm焊球间距)

产品详情和应用

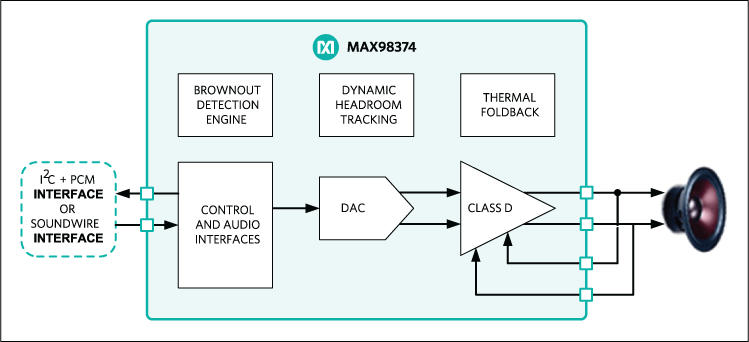

MAX98374为高效、D类单声道音频放大器，具有动态裕量跟踪(DHT)和掉电保护。如果瞬态和电池寿命下降而造成电源电压变化，DHT自动优化D类放大器的裕量，保持听觉体验的一致性。5.5V至16V较宽电源范围允许器件提供高达16W @ 8Ω驱动。

灵活的数字接口支持MIPI SoundWire^®兼容接口(音频和控制数据)或PCM接口(音频数据)和标准I²C接口(控制数据)。PCM接口支持I²S、左对齐和TDM音频数据格式，采样率为16、32、44.1、48、88.2和96kHz，数据为16、24和32位。TDM模式下，器件可支持多达16路音频数据。独有的时钟结构无需PCM通信中常见的外部主控时钟，减少引脚数量、简化电路板布局。

有源辐射抑制(AEL)、扩频调制(SSM)和摆率控制最大程度降低EMI，无需传统D类放大器中的输出滤波器。

当器件超出温度限值时，折返式热保护确保可靠可靠。使能热折返保护时，如果温度超过用户设定门限，则自动降低输出功率。即使在高温环境下也不间断音乐播放。除了可靠的过流保护外，器件还提供传统的热保护功能。

灵活的掉电检测引擎(BDE)可设置为根据电源电压状态启动各种增益调整、信号限制和箝位功能。门限、滞回以及触发/释放速率均可编程。

器件采用0.4mm焊球间距、25焊球晶圆级封装(WLP)，或者0.4mm焊球间距、22引脚FCQFN封装。器件工作在-40°C至+85°C扩展级温度范围。

应用

• 笔记本电脑
• 条形音箱
• 平板电脑
