特性

• 无滤波放大器通过FCC辐射标准，带有24in电缆
• 独特的扩频模式和有源辐射限制(AEL)，在FCC限制下具有超过20dB的裕量
• 零“死区时间” (ZDT) H桥保持了当前最高水平的效率和THD+N
• 简单的主从配置实现立体声工作
• 高达90%的效率
• 向4Ω负载提供2.3W功率(1%的THD+N)
• 0.02%的低THD+N (P_OUT = 1W，V_DD = 5.0V)
• 高PSRR (217Hz时为75dB)
• 集成杂音抑制功能
• 低静态电流(5.4mA)
• 低功耗关断模式(0.3µA)
• 短路和热过载保护
• 提供高热效、节省空间的封装
  • 10引脚TDFN (3mm x 3mm x 0.8mm)
  • 12焊球UCSP (1.5mm x 2mm x 0.6mm)
• 引脚兼容于MAX9700和MAX9712

产品详情和应用

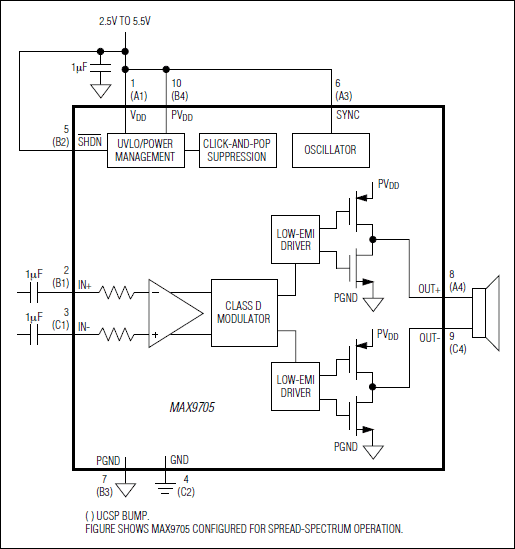

MAX9705第3代、超低EMI、单声道、D类音频功率放大器具有AB类的性能和D类的效率。MAX9705能够向一个4Ω负载提供2.3W功率，效率超过85%。在所有可能的瞬变输出电压情况下，有源辐射限制(AEL)电路主动控制输出FET的栅极转换，极大地降低了EMI。AEL防止了传统D类放大器中感性负载的续流特性所引起的高频辐射。零死区时间(ZDT)技术使输出FET能够同时切换，而不会产生交叉传导，从而保持了当前最高水平的效率和THD+N性能。扩频调制技术不需要传统D类器件中的输出滤波。这些设计理念降低了应用元件数量，延长了电池寿命。

MAX9705提供两种调制方案：固定频率(FFM)模式和扩频(SSM)模式，扩频模式进一步降低了由调制频率造成的EMI辐射。MAX9705的振荡器可通过SYNC输入同步至外部时钟，从而在外部设定开关频率。SYNC输入还支持多个MAX9705级联和频率锁定，以最大程度降低时钟交调引起的干扰。器件具有全差分结构、全桥输出和全面的杂音抑制功能。MAX9705的增益由内部设置(MAX9705A：6dB，MAX9705B：12dB，MAX9705C：15.6dB，MAX9705D：20dB)，进一步减少了外部元件数量。

MAX9705提供10引脚TDFN (3mm x 3mm x 0.8mm)和12焊球UCSP™ (1.5mm x 2mm x 0.6mm)封装。MAX9705额定工作在-40°C至+85°C扩展级温度范围。

应用

• 蜂窝电话
• MP3播放器
• PDA
• 便携式音频
