ADI亚德诺 MAX98390 产品介绍
2026-03-09
0次
特性
- 集成扬声器电流和电压检测，无需外部元件
- 集成可编程10V升压转换器
- 旁路模式
- 包括跟踪
- 集成动态扬声器管理
- 热保护
- 冲程保护
- 低频率扩展
- 8波段参数均衡器
- 动态范围压缩
- 感知功率降低
- 蜂音抑制
- 立体声低音管理
- 超低噪底
- 10μV输出噪声
- 116dB动态范围
- 低失真—0.01% THD+N
- 1% THD+N时的输出功率，VVBAT = 4.3V
- 5.1W @ 8Ω
- 5.1W @ 4Ω
- 10% THD+N时的输出功率，VVBAT = 4.3V
- 6.2W @ 8Ω
- 6.2W @ 4Ω
- 系统效率
- 82% @ 1.2W，8Ω负载，VVBAT = 3.7V
- 86% @ 0.45W，8Ω负载，VVBAT = 3.7V
- 动态扬声器输出FET调节
- 2.65V至5.5V电池电压范围
- I2S/16通道TDM和I2C接口
- D类摆率控制允许无滤波器操作
- 高级掉电保护机制
- 全面的咔嗒/噼噗声抑制
- 可靠的短路和热保护
- 节省空间的30焊球WLP封装(2.468mm x 2.968mm，0.5mm焊距)或36焊球WLP封装(2.418mm x 2.608mm，0.4mm焊距)
产品详情和应用

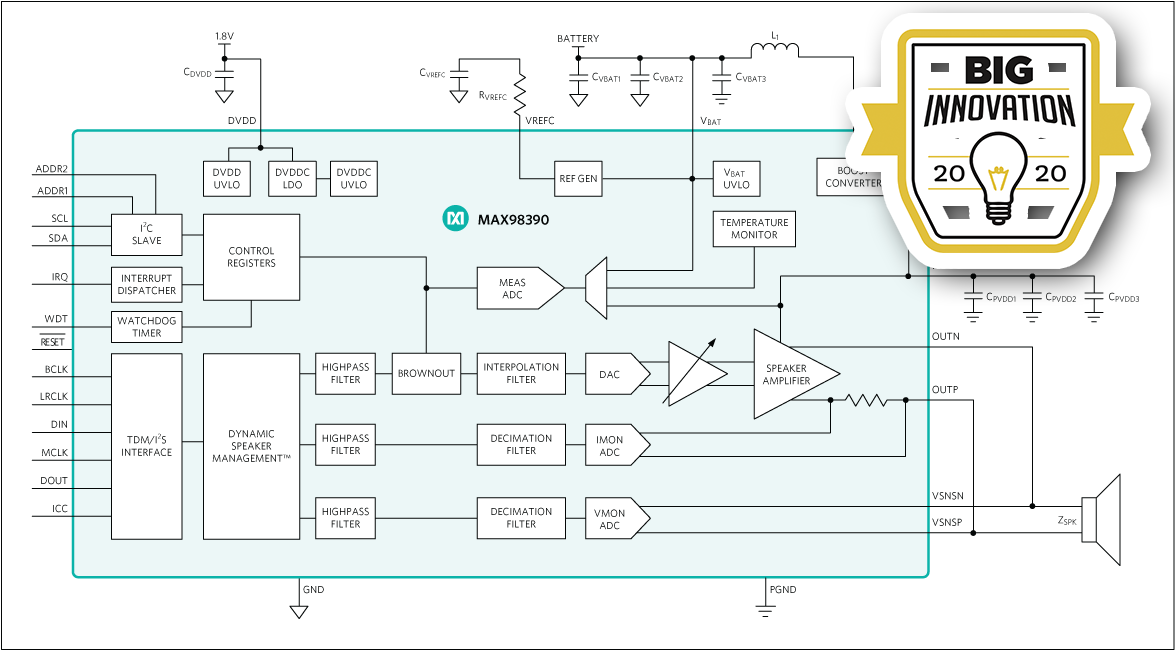

MAX98390为高效单声道D类DSM智能放大器，集成升压转换器、动态扬声器管理(Dynamic Speaker Management™)和FET调节，在低输出功率下实现高效率。
升压转换器的最大输出电压可在6.5V至10V范围内设置，步长为0.125V，可以支持低至2.65V的电池电压。升压转换器支持旁路模式，以实现较低静态电流、提高中等功率下的效率，以及包络跟踪，通过自动调节输出电压实现最大效率。负载为4Ω时，升压后的电源可有效提供高达6.2W @ 10% THD+N。
集成IV检测和动态扬声器管理支持更宏亮、更丰富的音频，同时保护扬声器不被损坏且提高音质。
PCM接口支持I2S、左对齐和16通道TDM格式，可作为从机或主控制器，通过I2C控制。无论BCLK还是MCLK均可用作内部时钟源，提供系统级灵活性。
还可利用I2C接口读取温度和其他状态数据。
拥有专利的有源辐射抑制带有摆率和过冲控制电路，最大程度降低EMI，无需传统D类器件中常见的输出滤波。
灵活的掉电检测机制(BDE)可设置为启动各种限流、信号限制和箝位功能，防止电池电压暂降。门限、滞回以及捕获/释放率均可编程。
IC采用0.4mm焊距、36焊球晶圆级封装。器件工作在-40°C至+85°C扩展级温度范围。
Design Solution: Unleash the Full Potential of Your Micro Speakers ›
应用
- 智能手机
- 平板电脑
- 笔记本电脑
- 单节锂离子电池设备
- IoT设备
- 玩具
